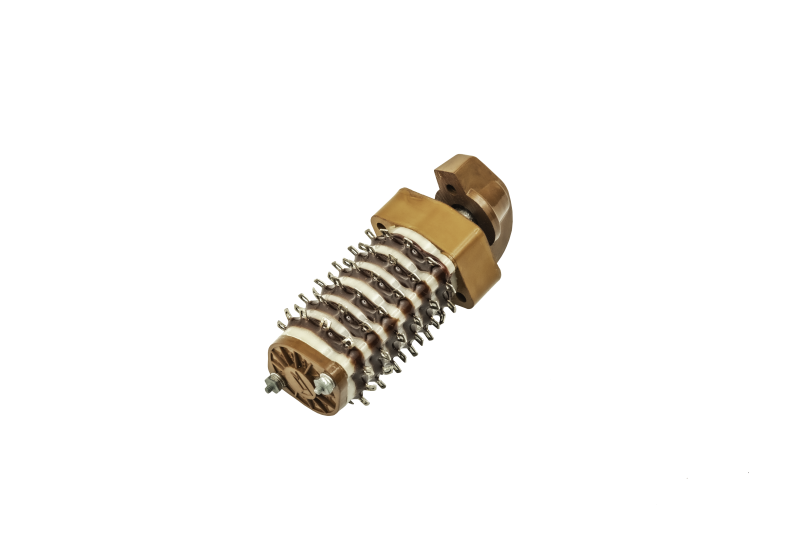

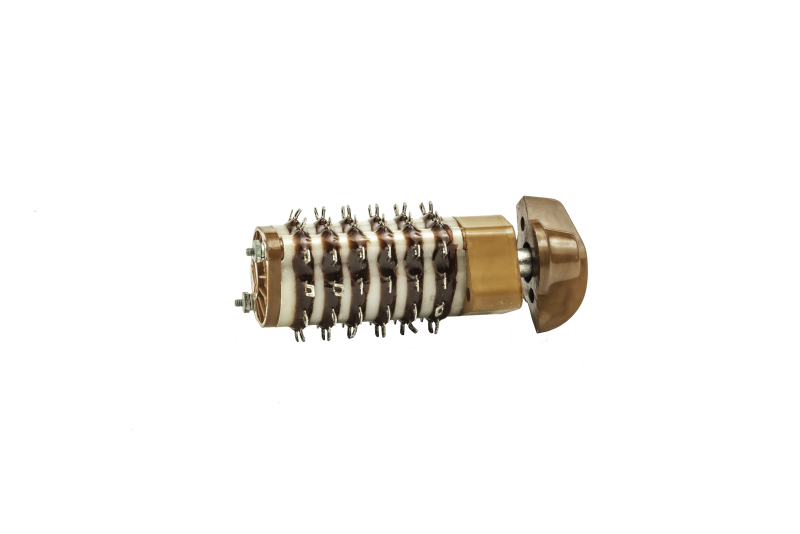

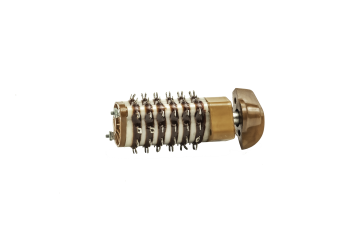

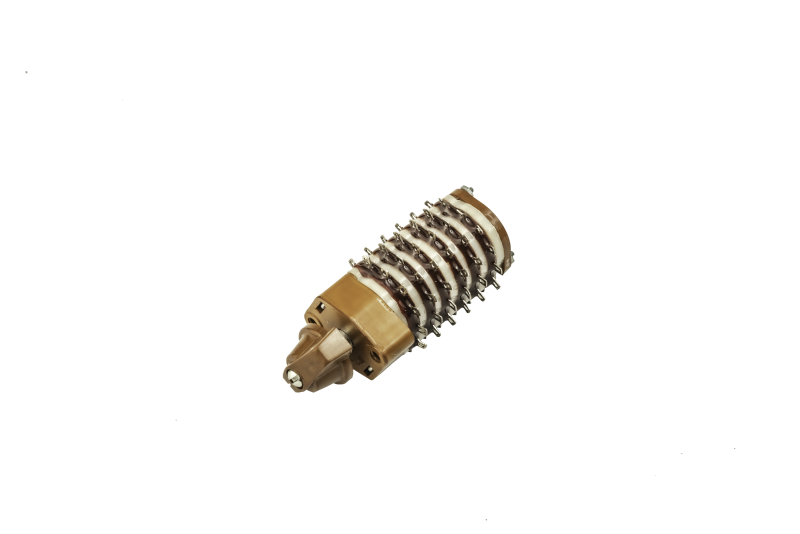

П2Г-3 – переключатель механический малогабаритный высокочастотный галетный поворотный роторного типа закрытого исполнения со съемной ручкой.

Переключатель предназначен для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Переключатель выполнен в пластмассовом негерметичном корпусе.

П2Г-3 соответствуют требованиям технических условий ЦЭ0.360.016 ТУ.



Категория качества: ОТК, экспорт, ВП, ОС.



Климатическое исполнение:

• умеренный и холодный климат – П2Г-3;
• всеклиматическое исполнение – П2Г-3В.

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ





ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ



Наименование параметра	Значение
Количество галет, шт	1 – 4
Количество положений, шт	2 – 12
Количество направлений (число независимых коммутируемых цепей), шт	1 – 16
Момент переключения, Н•м (кгс•см)	0,25 – 1,0 (2,5 – 10,0)
Сопротивление электрического контакта в замкнутом состоянии, Ом, не более	0,02
Тангенс угла диэлектрических потерь (tgδ) при f=1 МГц, не более	0,008
Электрическая емкость между разомкнутыми контактами, пФ, не более	1,0
Электрическая емкость между контактами и корпусом, пФ, не более	2,0
Индуктивность, мкГн при f≤10 кГц, не более	0,01
Толщина панели, на которую устанавливается переключатель, мм, не более	3,0
Температура окружающей среды, °С	от – 60 до + 155



РЕЖИМЫ КОММУТАЦИИ
