Функциональные аналоги: светосигнальная арматура серии АСЛ, АМЕ.

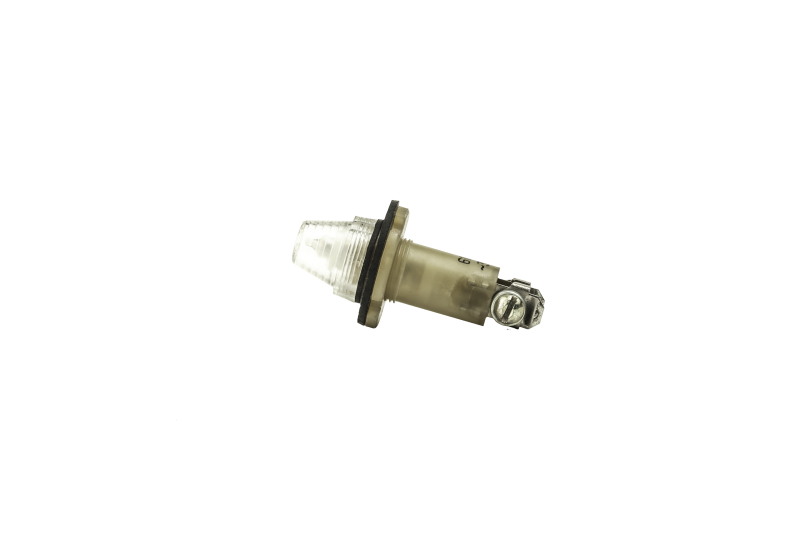

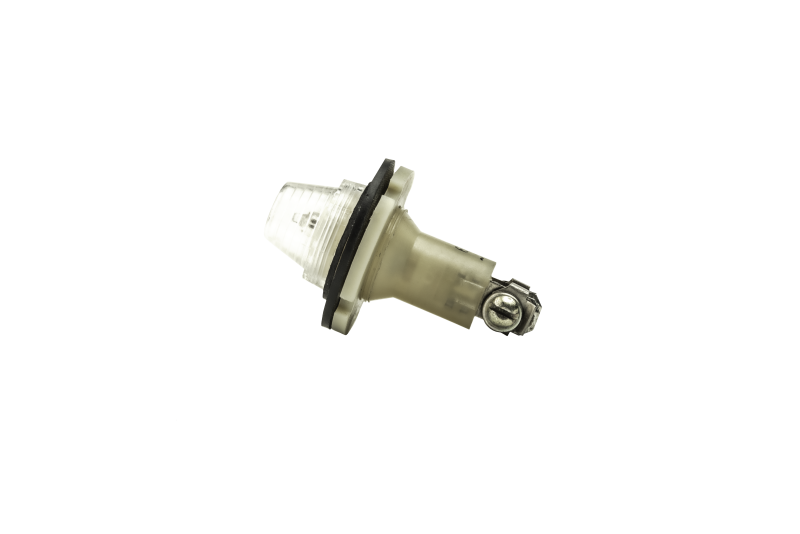

АВР – арматура светосигнальная (красный/оранжевый, синий/голубой, зеленый, желтый).

Арматура светосигнальная предназначена для световой сигнализации и индикации в схемах управления электроустановок постоянного тока с номинальным напряжением до 48 В и переменного тока с номинальным напряжением до 380 В частотой 50 или 60 Гц.

Арматура светосигнальная выполнена в пластмассовом негерметичном корпусе. Подключение осуществляется с помощью двух контактов. Зажимы арматуры допускают присоединение медных или алюминиевых проводников с помощью винтов «втычным» способом или с помощью пайки в отверстия контактов. Форма световой поверхности – круглая.

Арматура светосигнальная соответствует требованиям ГОСТ 10264, РД 16.01.007 и техническим условиям ИДЯУ.676649.001 ТУ.



Категория качества: ОТК, экспорт.



Климатическое исполнение:

• умеренный и холодный климат – УХЛ;
• тропический сухой и влажный климат – Т.

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ





ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ



Наименование параметра	Значение
Номинальное напряжение по изоляции, В	660
Номинальное напряжение сети:
постоянное, В	6, 12, 24, 48, 220
переменное частотой 50 и 60 Гц, В	24, 110 (127), 220, 380
Допустимое отклонение от номинального значения напряжения, %, не более	±10
Потребляемая мощность со светоизлучающими диодами (индикаторы единичные):
при Uраб=6 В, мВт, не более	200
при Uраб=12 В, мВт, не более	400
при Uраб=24 В, мВт, не более	550
при Uраб=48 В, мВт, не более	600
Потребляемая мощность индикаторами тлеющего заряда (люминесцентные):
при Uраб=110 В, мВт, не более	220
при Uраб=220 В, мВт, не более	350
при Uраб=380 В, мВт, не более	550
Диаметр корпусной установочной части:
компактный, мм	16
стандартный, мм	22
Толщина панели, на которую с помощью гайки устанавливается арматура, мм	1 – 2,5
Сечение проводников для присоединения к зажимам арматуры, мм², не более	2,5
Механическая износостойкость, установка источника света, циклов, не менее	200
Температура окружающей среды, °С	от – 60 до + 55
