Функциональные иностранные аналоги: делители на 2 выхода PSC-2-1-75, на 4 выхода PSC-4-1-75 (фирма MiniCircuits, США).

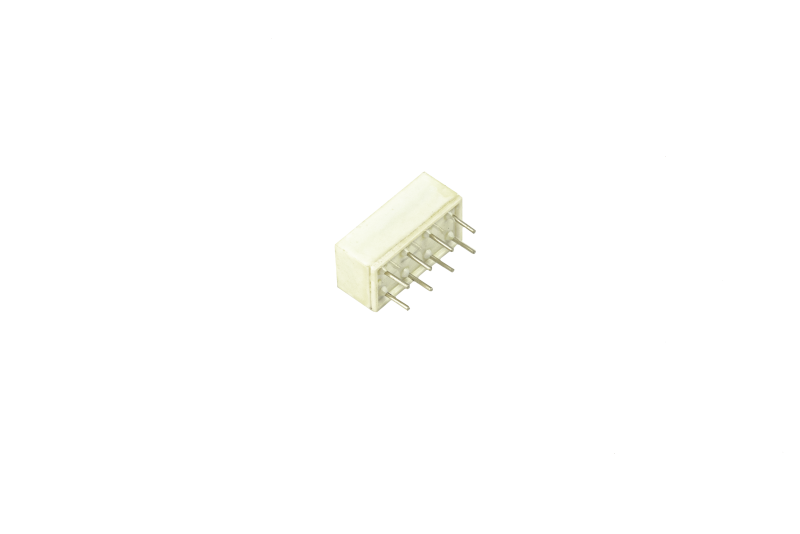

Д1:2 – делитель мощности высокочастотный пассивный на два выхода.

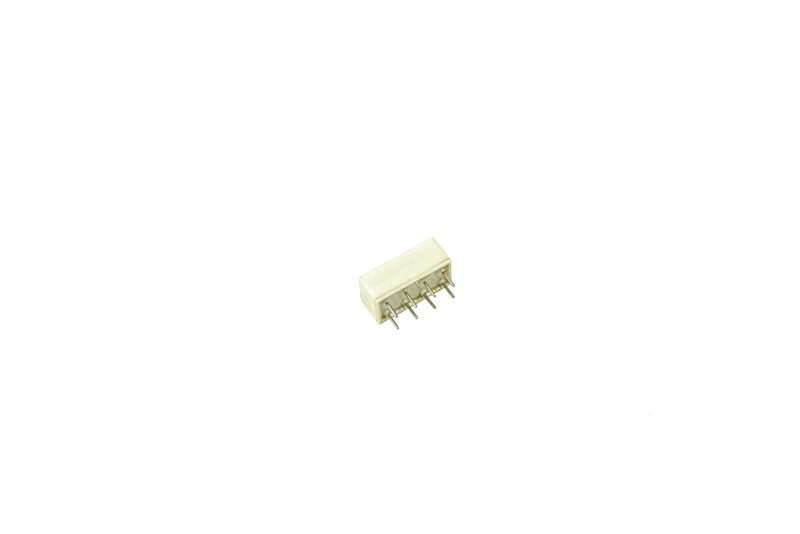

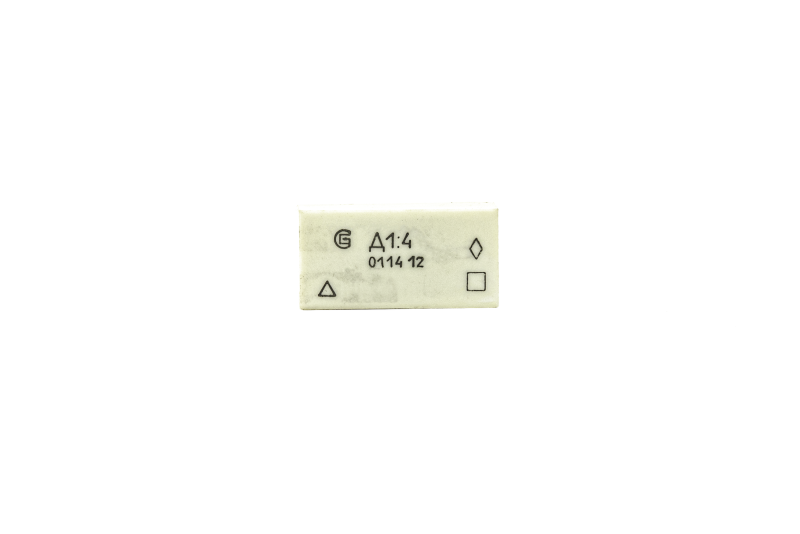

Д1:4 – делитель мощности высокочастотный пассивный на четыре выхода.

Делители мощности предназначены для работы в цепях переменного тока частотой от 1 до 50 МГц для деления сигналов малой мощности в трактах приёмопередающей аппаратуры связи.

Делители мощности выполнены в негерметичных сборных пластмассовых корпусах с выводами в отверстия на плату.

Делители мощности Д1:2, Д1:4 соответствуют требованиям технических условий ЛУЮИ.434724.001 ТУ.



Категория качества: ВП.

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ











ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ



Наименование параметра	Значение
	Д1:2	Д1:4
Развязка между выходами, дБ, не менее	24,0
Вносимые потери, дБ, не более	3,5	7,0
Разбаланс фаз, град (номинал)	0,5
Разбаланс фаз, град, не более	2,0
Разбаланс амплитуд, дБ (номинал)	0,1
Разбаланс амплитуд, дБ, не более	0,3	0,35
Коэффициент стоячей волны (по напряжению) по входу (номинал)	1,1
Коэффициент стоячей волны (по напряжению) по входу, не более	1,25	1,27
Коэффициент стоячей волны (по напряжению) по выходу (номинал)	1,1
Коэффициент стоячей волны (по напряжению) по выходу, не более	1,25	1,27
Диапазон изменения температуры среды, °С	от – 50 до + 65
