Функциональные иностранные аналоги: фильтры на основе дискретных LC-элементов серий RLP (ФРН2), RHP (ФРВ2), BPF (ФРП2) фирмы Mini-Circuits (США).

ФРН2, ФРВ2, ФРП2 – фильтры радиочастотные полосовые (ФРП2) верхних (ФРВ2) и нижних (ФРН2) частот в диапазоне частот от 30 до 7 600 МГц в дискретном исполнении.

Фильтры предназначены для частотной селекции радиосигналов в системах связи, радиолокационной и телекоммуникационной аппаратуре и системах управления в составе аппаратуры, обеспечивающей герметизацию и защиту фильтров.

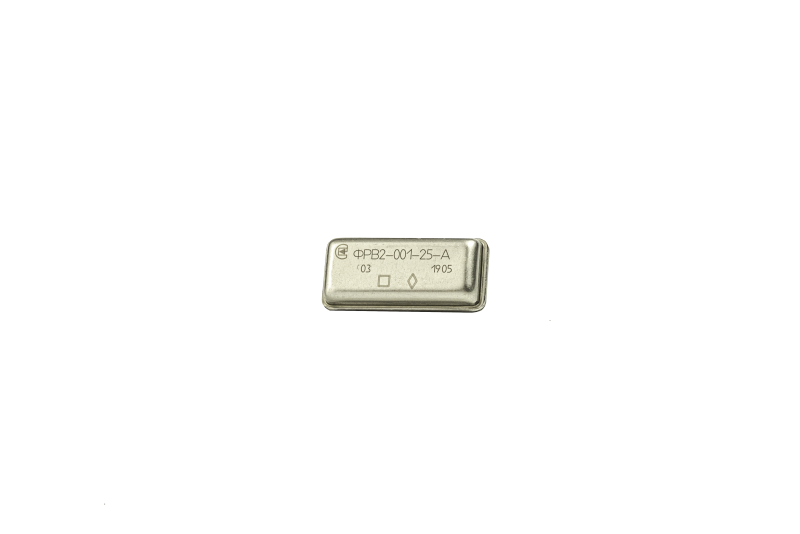

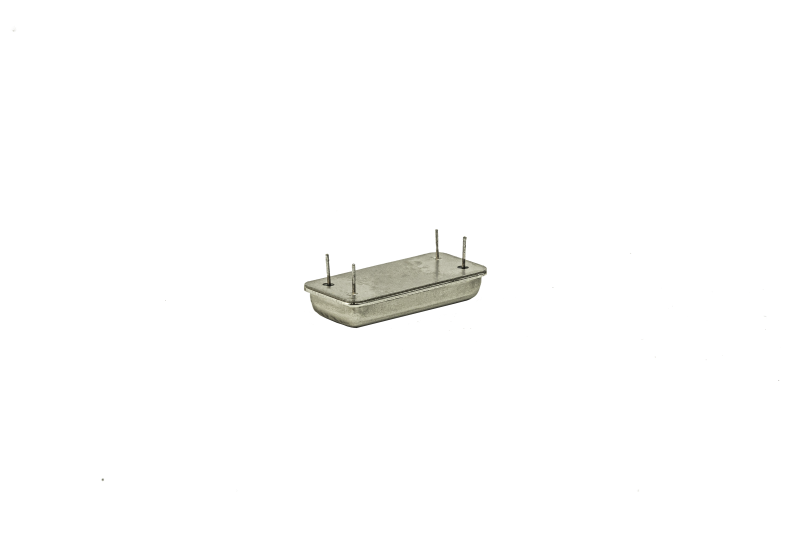

Фильтры выполнены в герметизированных металлостеклянных корпусах. Фильтры пригодны для ручной сборки аппаратуры.

Фильтры ФРН2, ФРВ2, ФРП2 соответствуют требованиям ГОСТ РВ 20.39.412 и техническим условиям ЛУЮИ.468820.001 ТУ.



Категория качества: ВП.

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ







ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ



Иполнение	Диапазон частот среза по относительному уровню 3 дБ, МГц	Диапазон номинальных частот, дБ	Точность установки частоты среза по относительному уровню 3 дБ, %, не более	Диапазон ширины полосы пропускания по относительному уровню 3 дБ, МГц	Допустимая входная мощность, Вт, не более	Выходное нагрузочное сопротивление фильтра, Ом	Вносимое затухание, дБ, не более	Гарантированное затухание, дБ, не менее	Коэффициент прямоугольности по уровням 20/3 дБ
ФРН2-001	30−1 000	-	±5	-	1,0	50,0	2,0	30,0	1,5
ФРВ2-001	25−400	-	±5	-
ФРП2-001	-	30−900	-	30−500			2,0−4,0		4,0−7,0
