Функциональные иностранные аналоги: реле серии R2N, R3N, R4N, RUC (фирма Relpol, Польша), реле серии 55, 60 (фирма Finder, Италия), реле серии LY2, LY3, LY4, MY2, MY4 (фирма Omrоn, Япония), реле серии LZX, LZX+LZS (фирмы Tyco Швейцария, США).

Функциональные отечественные аналоги: реле РП21 (ООО Завод «Электроконтактор», г.Чебоксары).

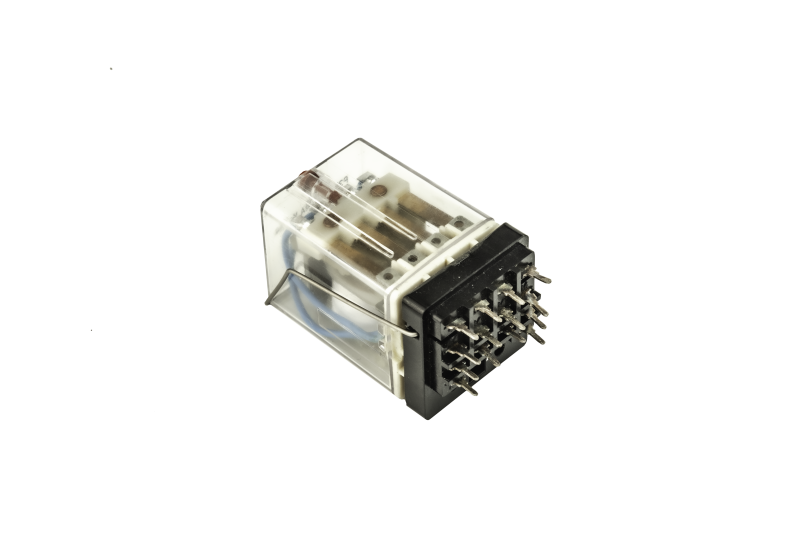

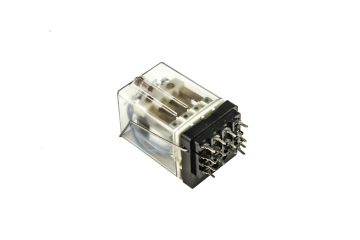

РЭП26 – реле электромагнитное, промежуточное, одностабильное, управляемое постоянным и переменным током.

Реле предназначено для применения в цепях переменного тока с номинальным напряжением до 380 В частотой 50 (60) Гц и постоянного тока с номинальным напряжением до 220 В.

Возможно применение реле в оборудовании иностранного производства взамен импортных аналогов, имеющих те же габаритно-присоединительные размеры.

Реле выполнено в пластмассовом негерметичном корпусе. Варианты крепления:

• реле с ламелями под пайку или под гнездо контактного разъема типа «фастон»;

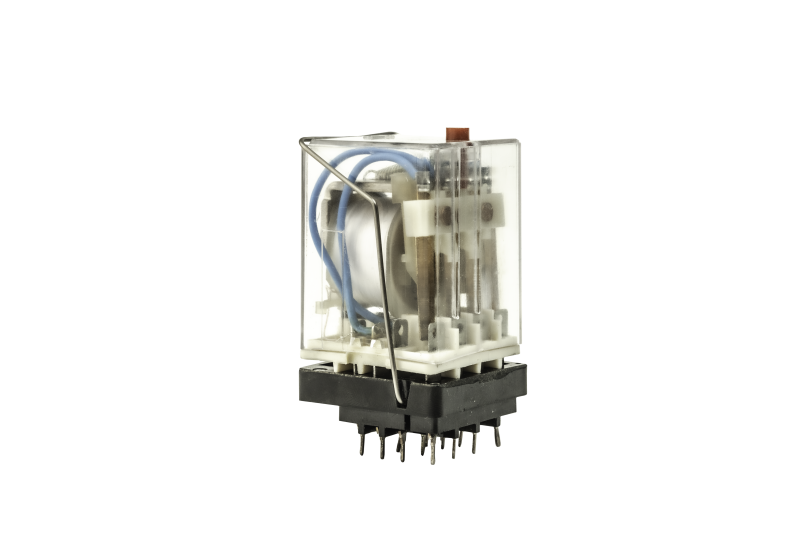

• реле на розетке с ламелями под пайку;
• реле на розетке с винтовыми зажимами.

Реле РЭП26 соответствуют требованиям ГОСТ 12434-83, ГОСТ 17523-85 и техническим условиям ТУ 16-93 ИГФР.647115.069 ТУ.



Категория качества: ОТК, экспорт.



Климатическое исполнение:

• умеренно-холодный климат – УХЛ;
• общеклиматическое исполнение (для тропического климата) – О.

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ









ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ



Наименование параметра	Значение
Время срабатывания/отпускания, мс, не более	30 / 30
Номинальное напряжение цепи контактов: при переменном токе, В при постоянном токе, В	5 – 380 5 – 220
Наименьшее номинальное рабочее напряжение цепи контактов, В	5
Номинальный ток контактов (длительно-допустимый), А	10
Наименьший номинальный ток контактов: при напряжении U=24 В, А при напряжении U=5 В, А	0,01 0,05
Допустимый сквозной ток через контакты в течение 1 секунды, А	160
Потребляемая мощность, не более: для реле постоянного тока с 1 – 3 контактами, Вт для реле постоянного тока с 4 контактами, Вт для реле постоянного тока с катушкой на 220 В, Вт для реле переменного тока всех исполнений, ВА	1,5 2,0 2,5 3,0
Отключаемая мощность в режиме нормальных коммутаций при напряжении U=220 В на постоянном токе, Вт при напряжении U=380 В на переменном токе, ВА	15 100

РЕЖИМЫ КОММУТАЦИИ



Режим нормальных коммутаций			Режим редких коммутаций			Категория применения по ГОСТ 12434, род тока	Вид нагрузки
Коммутируемые токи и напряжения		Коммутационная износостойкость, циклов вкл.-откл.	Коммутируемые токи и напряжения		Коммутационная износостойкость, циклов вкл.-откл.
I, А	U, В		I, А	U, В
0,63	110,0	4,0•106	10,0	12,0 – 380,0	50,0	А-12 vario	индуктивная cosφ≥0,4
0,45	220,0		10,0	12,0 – 380,0
0,27	380,0		10,0	12,0 – 380,0
-	-	-	10,0	12,0 – 380,0	50,0	AC-21 vario	активная, умеренные перегрузки cosφ≥0,95
-	-	4,0•106	10,0	6,0 – 12,0	20,0	Д-12 const	слабоиндуктивная  т≤0,04 с
0,5	24,0		5,2	24,0
-	-		2,0	48,0
-	-		1,2	60,0
0,16	110,0		0,4	110,0
0,08	220,0		0,16	220,0
-	-	-	10,0	6,0 – 12,0	20,0	Д-12 const	активная, умеренные нагрузки
			5,2	24,0
			2,0	48,0
			1,2	60,0
			0,4	110,0
			0,16	220,0
