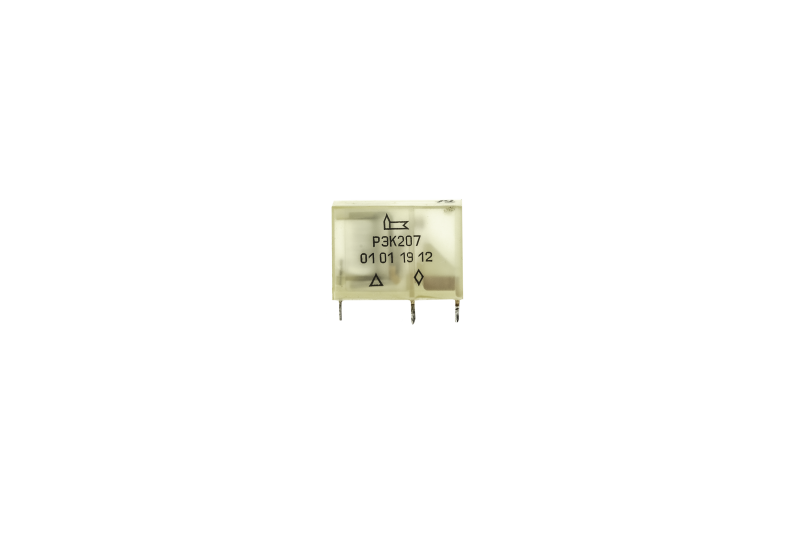

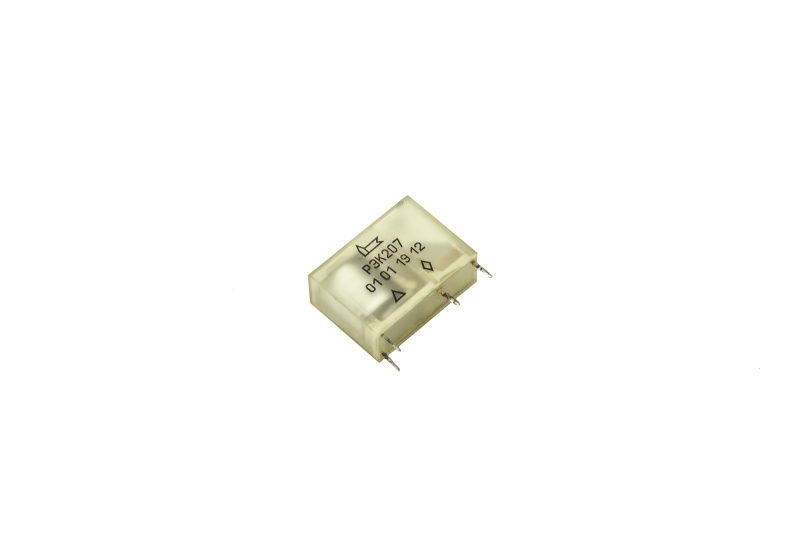

РЭК207 – реле слаботочные, электромагнитные, низкочастотные, неполяризованные, одностабильные, двухпозиционные, негерметичные, управляемые постоянным током, с одним замыкающим каналом.

Реле предназначено для коммутации электрических цепей постоянного тока до 3 А мощностью до 90 Вт и цепей переменного тока до 5 А, напряжением до 250 В, мощностью до 750 ВА.

Реле выполнено в пластмассовом негерметичном корпусе для печатного и навесного монтажа без элементов крепления.

Реле РЭК207 соответствуют требованиям ГОСТ РВ 20.39.412 и техническим условиям ЛУЮИ.647612.005 ТУ.



Категория качества: ОТК, экспорт, ВП.



Климатическое исполнение: умеренный и холодный климат (УХЛ) – РЭК207.

Климатическое исполнение: умеренный и холодный климат (УХЛ) – РЭК207.



ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ





ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ



Наименование параметра	Значение
Сопротивление цепи контакта, Ом, не более	0,5
Время срабатывания/отпускания, мс, не более	30 / 30
Сопротивление изоляции, МОм, не менее: между токоведущими цепями; между токоведущими цепями и корпусом (обмотка обесточена)	500 500
Электрическая изоляция (испытательное переменное напряжение частотой 50Гц, эффективное значение), В между токоведущими цепями	500
Рабочее напряжение, В	6 ± 0,6; 12 ± 1,2; 24 ± 2,4
Сопротивление обмотки, Ом	180 ± 18; 720 ± 72; 2880 ± 288



РЕЖИМЫ КОММУТАЦИИ



Коммутируемые токи и напряжения		Коммут. мощ-ть, не более	Род тока	Вид нагрузки	Частота коммутации, Гц, не более	Число коммутационных циклов
I, A	U, B					Ʃ	при Тmax
3,0	30,0	90,0 Вт	const	активная	5	2,0•105	1,0•105
3,0	125,0	750,0 ВА	vario	активная	5	2,0•105	1,0•105
3,0	250,0	750,0 ВА	vario	активная	5	1,0•105	5,0•104
5,0*	250,0*	750,0 ВА	vario	активная	5	5,0•104	2,5•104



* Значения коммутируемых токов и напряжений должны соответствовать максимальной коммутируемой мощности
