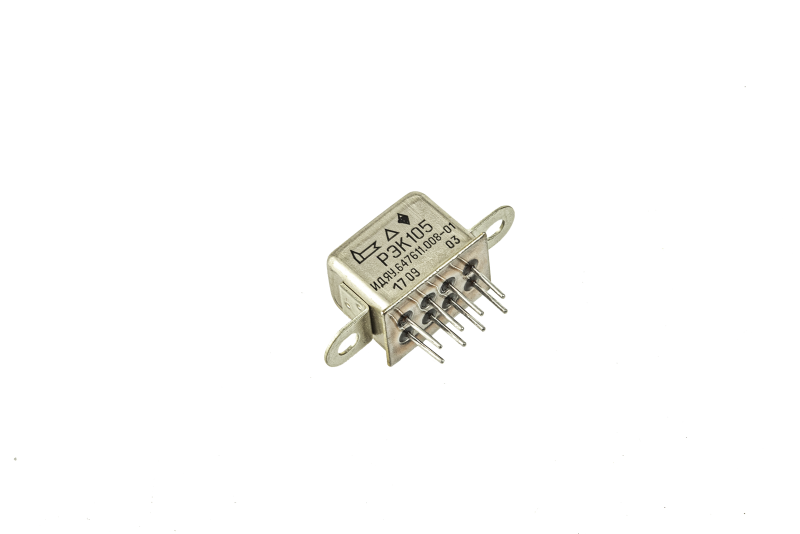

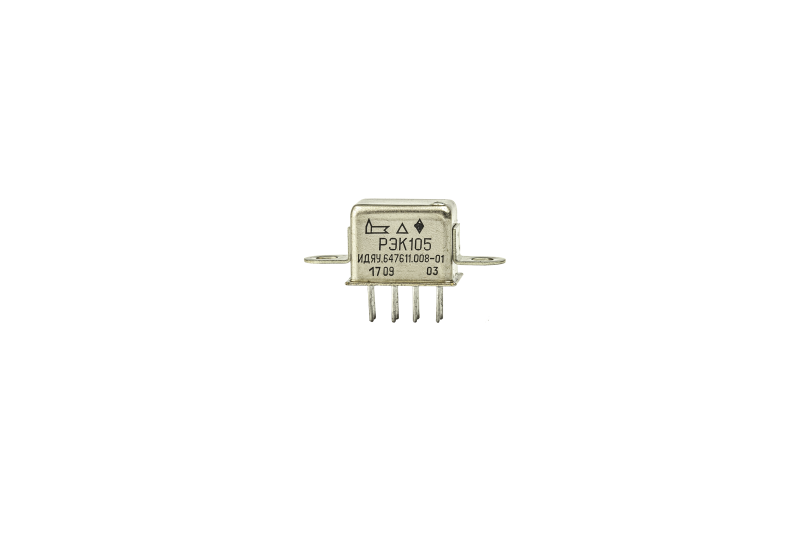

Реле электромагнитные неполяризованные РЭК105.
Отечественные и зарубежные аналоги отсутствуют.
РЭК105 – реле слаботочные, электромагнитные, низкочастотные, неполяризованные, одностабильные, двухпозиционные, герметичные, управляемые постоянным током, с двумя переключающими каналами.
Реле предназначено для коммутации электрических цепей постоянного тока напряжением до 30 В и переменного тока напряжением 115 В, частотой от 50 до 10 000 Гц.
Реле выполнено в металлостеклянном герметичном корпусе. Варианты крепления:
- печатный и навесной монтаж без элементов крепления – ИДЯУ.647611.008, -02;
- печатный и навесной монтаж с элементами крепления – ИДЯУ.647611.008 01,-03;
- герметичное (без знака «□») – все варианты исполнений;
- с повышенной степенью герметичности (со знаком «□») – все варианты исполнений.
Реле РЭК105 соответствуют требованиям ГОСТ РВ 5945-002 и техническим условиям ИДЯУ.647611.008 ТУ.
Категория качества: ОТК, экспорт, ВП.
Климатическое исполнение: всеклиматическое (В) – РЭК105.
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 0,5 |
Время срабатывания/отпускания, мс, не более | 5 / 5 |
Сопротивление изоляции, МОм, не менее:
|
500 200
|
Электрическая изоляция (испытательное переменное напряжение частотой 50Гц, эффективное значение), В
|
500 250 |
Рабочее напряжение, В | 27; 12 ± 2,4 |
Сопротивление обмотки, Ом | 830 ± 125; 240 ± 35 |
РЕЖИМЫ КОММУТАЦИИ
Диапазон коммутации | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
5,0•10-6 – 1,0•10-2 | 0,05 – 30,0 | vario (50 – 10 000) Гц | активная | 10 | 1,0•106 | 0,5•106 |
1,0•10-2 – 1,6 | 2,0 – 30,0 | const | активная | 3 | 1,0•105 | 0,5•105 |
1,0•10-3 – 0,8 | 2,0 – 30,0 | const | индуктивная т≤0,015 с | 3 | 0,5•105 | 0,25•105 |
1,0•10-2 – 0,5 | 2,0 – 30,0 | vario (50 – 10 000) Гц | активная | 3 | 1,0•105 | 0,5•105 |
1,0•10-3 – 0,5 | 2,0 – 30,0 | индуктивная cosφ≥0,5 | 3 | 0,5•105 | 0,25•105 | |
1,0•10-2 – 0,5 | 6,0 – 115,0 эфф | активная | 1 | 5,0•103 | 2,5•103 | |
