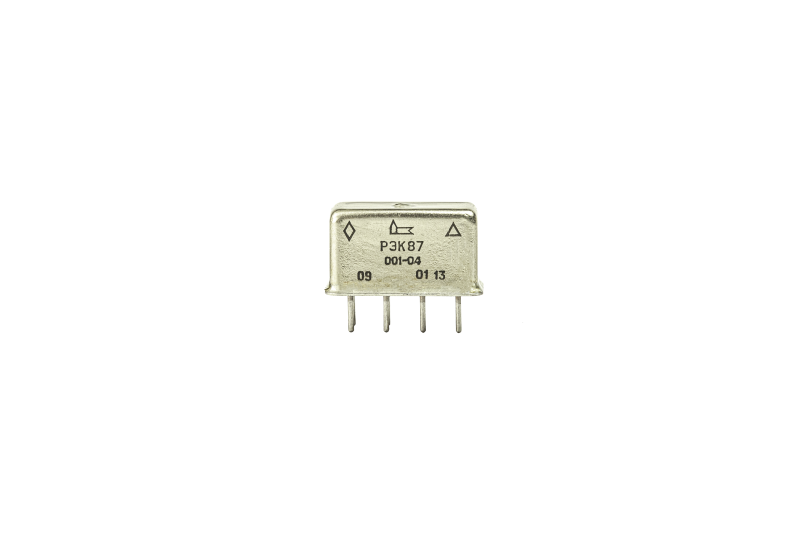

Реле электромагнитные неполяризованные РЭК87.
Функциональные иностранные аналоги: РЭС47 (ГП «Завод «Радиореле», Украина).
РЭК87 – реле слаботочные, электромагнитные, низкочастотные, неполяризованные, одностабильные, двухпозиционные, герметичные, управляемые постоянным током, с двумя переключающими каналами.
Реле предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 2 500 Гц.
Реле выполнены в металлостеклянном герметичном корпусе. Варианты крепления:
- печатный и навесной монтаж без элементов крепления;
- герметичное (без знака «□»);
- с повышенной степенью герметичности (со знаком «□»).
Реле РЭК87 соответствуют требованиям ГОСТ 16121-86, ГОСТ ВД 16121-86 и техническим условиям ИДЯУ.647611.001 ТУ.
Категория качества: ОТК, экспорт, ВП, ОС.
Климатическое исполнение:
- умеренный и холодный климат (УХЛ) – РЭК87;
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 0,6 |
Время срабатывания/отпускания, мс, не более | 5 / 1,5 |
Сопротивление изоляции, МОм, не менее:
| 200 |
Электрическая изоляция (испытательное переменное напряжение частотой 50Гц, эффективное значение), В
|
350 500
|
Рабочее напряжение, В | 6; 12±1,2; 12; 27 ± 3; 27 |
Сопротивление обмотки, Ом | 40; 165; 650 ± 65 |
РЕЖИМЫ КОММУТАЦИИ
Для исполнений ИДЯУ.647611.001, -01…-04, -10…-14.
Диапазон коммутации | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
0,01 – 0,5 | 5,0 – 34,0 | const | активная | 1 | 1,0•105 | 2,5•104 |
0,5 – 1,0 | 5,0 – 34,0 | const | активная | 1 | 5,0•104 | 1,25•104 |
0,05 – 0,3 | 12,0 – 115,0 | vario (50 – 2 500) Гц | индуктивная cosφ≥0,5 | 1 | 2,0•104 | 5,0•103 |
0,02 – 0,3 | 5,0 – 34,0 | const | индуктивная т≤0,007 с | 1 | 1,0•104 | 2,0•103 |
0,05 – 0,3 | 12,0 – 150,0 | const | активная | 1 | 3,0•104 | 1,0•104 |
1,0 – 1,5 | 5,0 – 34,0 | const | активная | 1 | 1,5•104 | 3,75•103 |
1,5 – 2,0 | 5,0 – 30,0 | const | активная | 1 | 5,0•103 | 1,25•103 |
2,0 – 3,0 | 5,0 – 34,0 | const | активная | 0,5 | 2,0•103 | 1,0•103 |
Для исполнений ИДЯУ.647611.001-05…-09, -15…-19.
Диапазон коммутации | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
1,0•10-6 – 0,01 | 0,05 – 10,0 | const | активная | 7 | 1,0•105 | 5,0•104 |
1,0•10-3 – 0,1 | 0,05 – 34,0 | const | активная | 7 | 1,0•104 | 5,0•103 |
