Реле электромагнитные неполяризованные РЭК80, РЭК81.
Функциональные иностранные аналоги: РЭС80, РЭС80-1 (ГП «Завод «Радиореле», Украина), РЭС60 (АО «НПК «Северная Заря», Россия)
РЭК80, РЭК81 – реле слаботочные, электромагнитные, низкочастотные, неполяризованные, одностабильные, двухпозиционные, субминиатюрные, герметичные, управляемые постоянным током, с двумя переключающими каналами.
Реле предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 10 000 Гц.
Реле выполнены в металлостеклянном герметичном корпусе. Варианты крепления:

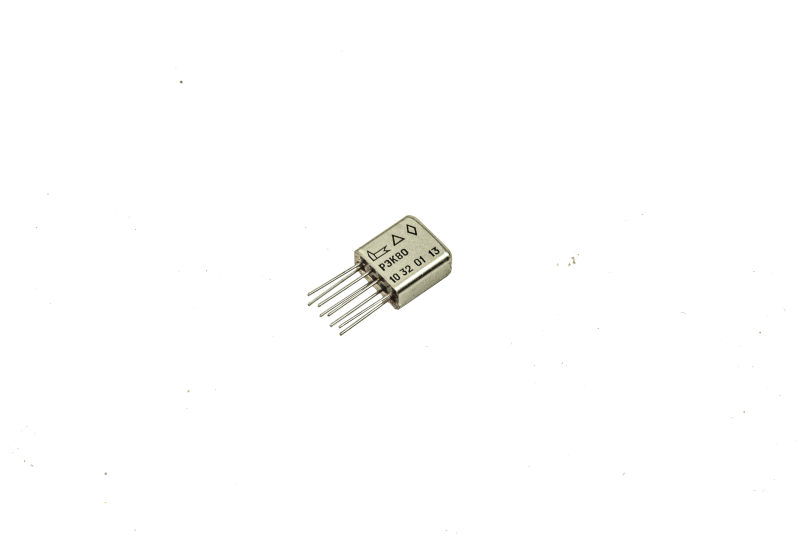

- технология пайки в отверстия (штыревые выводы) – РЭК80, РЭК80В;

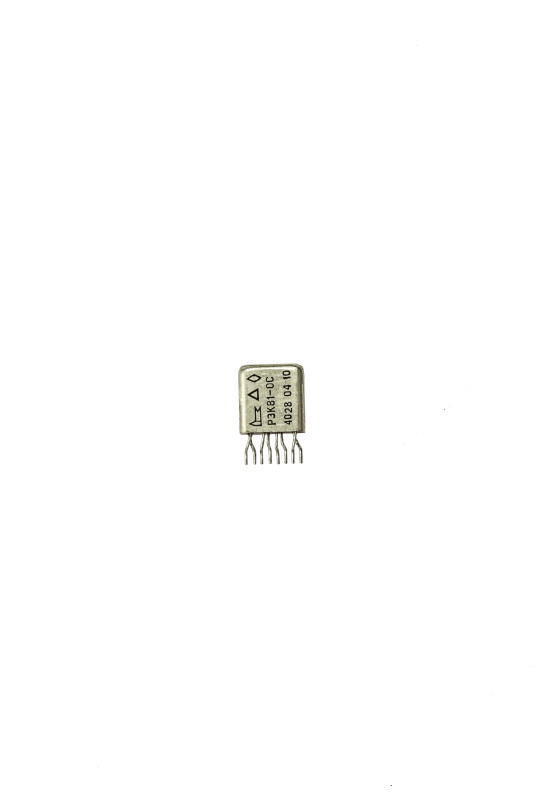

- поверхностный монтаж (планарные выводы) – РЭК81, РЭК81В;
- герметичное (без знака «□») – все варианты исполнений;
- с повышенной степенью герметичности (со знаком «□») – все варианты исполнений.
Реле РЭК80, РЭК81 соответствуют требованиям ГОСТ 16121-86 и техническим условиям ИДЯУ.647611.002-00 ТУ.
Категория качества: ОТК, экспорт, ВП, ОС.
Климатическое исполнение:
- умеренный и холодный климат (УХЛ) – РЭК80, РЭК81;
- всеклиматическое (В) и тропическое (Т) исполнение – РЭК80В, РЭК81В.
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 0,5 |
Время срабатывания/отпускания, мс, не более | 2 / 1,5 |
Сопротивление изоляции, МОм, не менее:
| 200 |
Электрическая изоляция (испытательное переменное напряжение частотой 50Гц, эффективное значение), В
|
180 200 |
Рабочее напряжение, В | 27 ± 2,7; 27; 15 ± 1,5; 15; 6,3 ± 0,63; 6,3; 4,4 ± 0,4; 4,4; 3 ± 0,3; 3 |
Сопротивление обмотки, Ом | 1700; 610 ± 61; 105 ± 10,5; 55 ± 5,5; 30 ± 3; 1620 |
РЕЖИМЫ КОММУТАЦИИ
Для исполнений ИДЯУ.647611.002, -01…-05, -20…-25, -40…-45, -60…-65.
Диапазон коммутации | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
0,01 – 0,25 | 6,0 – 36,0 | const | активная | 10 | 1,0•105 | 0,5•105 |
0,25 – 0,5 | 6,0 – 36,0 | const | активная | 10 | 5,0•104 | 2,5•104 |
0,5 – 1,0 | 6,0 – 36,0 | const | активная | 1 | 0,5•104 | 0,25•104 |
0,01 – 0,15 | 6,0 – 60,0 эфф | vario (50 – 10 000) Гц | активная | 10 | 1,0•105 | 0,5•105 |
0,005 – 0,15 | 6,0 – 36,0 | const | индуктивная т≤0,015 с | 3 | 2,5•104 | 1,25•104 |
0,15 – 0,25 | 6,0 – 36,0 | const | 3 | 12,5•103 | 0,25•103 | |
0,25 – 0,5 | 6,0 – 36,0 | const | индуктивная т≤0,005 с | 1 | 5,0•103 | 2,5•103 |
0,01 – 0,25 | 6,0 – 44,0 эфф | vario (50 – 10 000) Гц | активная | 7 | 4,0•104 | 2,0•104 |
0,25 – 0,5 | 6,0 – 44,0 эфф | активная | 5 | 5,0•104 | 2,5•104 | |
0,5 – 1,0 | 6,0 – 44,0 эфф | активная | 1 | 2,0•103 | 1,0•103 | |
0,5 – 1,0 | 6,0 – 30,0 | const | активная | 1 | 1,0•104 | 0,5•104 |
Для исполнений ИДЯУ.647611.002-10…-15, -30…-35, -50…-55, -70…-75.
Диапазон коммутации | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
5,0•10-6 – 0,01 | 0,05 – 10,0 | const | активная | 10 | 1,5•105 | 0,75•105 |
0,001 – 0,1 | 0,05 – 36,0 | const | активная | 10 | 1,0•105 | 0,5•105 |
0,001 – 0,1 | 0,05 – 36,0 | const | индуктивная т≤0,005 с | 7 | 8,0•104 | 4,0•104 |
5,0•10-6 – 0,01 | 0,05 – 10,0 | vario (50 – 10 000) Гц | активная | 10 | 1,0•105 | 0,5•105 |
0,001 – 0,1 | 0,05 – 36,0 | активная | 7 | 4,0•104 | 2,0•104 | |
