Реле электромагнитные неполяризованные РЭА17.
Функциональные иностранные аналоги: РЭВ16, РЭВ17 (ГП «Завод «Радиореле», Украина).
РЭА17 – реле слаботочное, электромагнитное, высокочастотное, неполяризованное, нейтральное, негерметичное.
Реле предназначено для коммутации высокочастотных сигналов частотой до 1000 МГц мощностью 30 Вт при работе на согласованную нагрузку 50, 75 Ом.

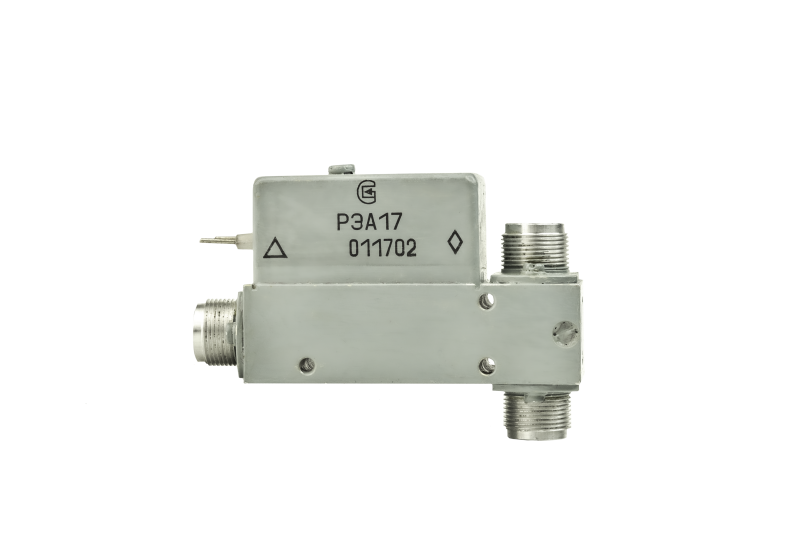

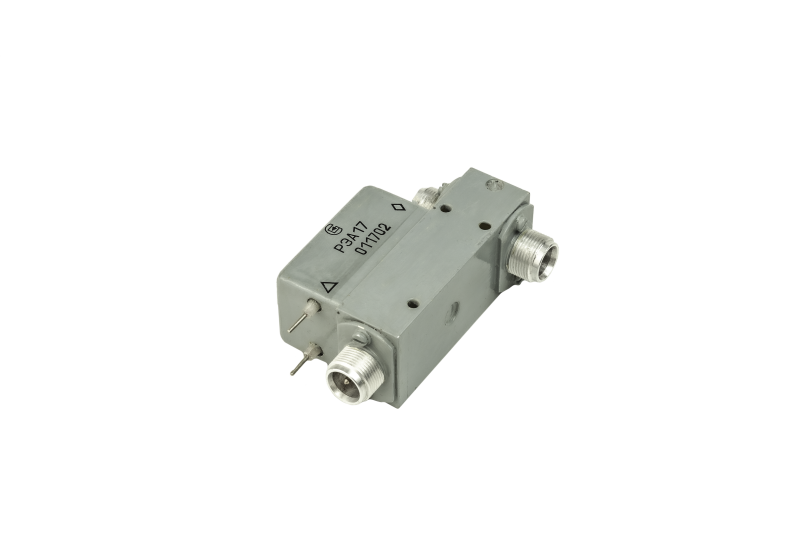

Реле выполнено в металлическом корпусе, с одним коаксиальным переключающим контактом.
Реле РЭА17 соответствует требованиям технических условий ЛУЮИ.647612.002 ТУ.
Категория качества: ВП.
Климатическое исполнение: умеренный и холодный климат (УХЛ) – РЭА17.
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 0,5 |
Время срабатывания/отпускания, мс, не более | 30 / 30 |
Сопротивление изоляции, МОм, не менее:
|
500 500
|
Электрическая изоляция (испытательное переменное напряжение частотой 50Гц, эффективное значение), В
|
500 500 |
Волновое сопротивление, Ом | 50; 75 |
Частота, коммутируемого сигнала, МГц | 1 000 |
Коэффициент стоячей волны по напряжению на частоте 1 000 МГц | 1,42 (для ЛУЮИ.647612.002) 1,24 (для ЛУЮИ.647612.002-01) |
Затухание в цепи разомкнутых контактов, дБ, на частоте 500 МГц | 31 |
Затухание в цепи замкнутых контактов, дБ, на частоте 1 000 МГц | 0,7 |
Рабочее напряжение, В | 27 |
Сопротивление обмотки, Ом | 210 |
РЕЖИМЫ КОММУТАЦИИ
Коммутируемые токи и напряжения | Коммут. мощ-ть, Вт, не более | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
50 |
| - | согласованная 50 Ом | 5 | 1,0•105 | 5,0•104 |
- | 30 | 30 | 1 | 1,0•105 | 5,0•104 | |
- | 50 | 50 | 1 | 1,0•105 | 5,0•104 | |
50 |
| - | согласованная 75 Ом | 5 | 1,0•105 | 5,0•104 |
- | 30 | 30 | 1 | 1,0•105 | 5,0•104 | |
- | 50 | 50 | 1 | 1,0•105 | 5,0•104 | |
