Реле электромагнитные неполяризованные РЭА16.
Функциональные иностранные аналоги: РЭВ14, РЭВ15 (ГП «Завод «Радиореле», Украина).

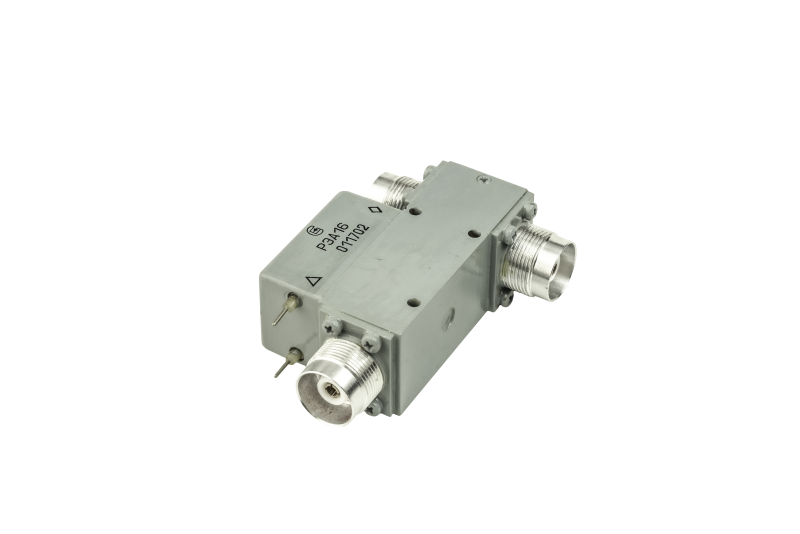

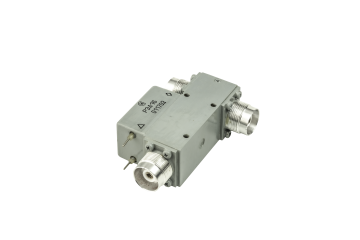

РЭА16 – реле слаботочное, электромагнитное, высокочастотное, неполяризованное, с самовозвратом, без замедления, негерметичное, постоянного тока.
Реле предназначено для коммутации высокочастотных сигналов частотой до 650 (500) МГц мощностью 100 (1500) Вт при работе на согласованную нагрузку 50, 75 Ом.
Реле выполнено в металлическом корпусе с одним коаксиальным переключающим контактом.
Реле РЭА16 соответствует требованиям технических условий ЛУЮИ.647115.001 ТУ.
Категория качества: ВП.
Климатическое исполнение: умеренный и холодный климат УХЛ – РЭА16.
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 0,2 |
Время срабатывания/отпускания, мс, не более | 30 / 10 |
Сопротивление изоляции, МОм, не менее:
|
500 500
200 |
Электрическая изоляция (испытательное переменное напряжение частотой 50Гц, эффективное значение), В
|
600 1500 500 |
Волновое сопротивление, Ом | 50; 75 |
Частота, коммутируемого сигнала, МГц | 650 |
Затухание в цепи разомкнутых контактов, дБ, на частоте 650 МГц | 20 |
Затухание в цепи замкнутых контактов, дБ, на частоте 650 МГц | 0,98 |
Рабочее напряжение, В | 27; 12,6 |
Сопротивление обмотки, Ом | 120; 30 |
РЕЖИМЫ КОММУТАЦИИ
Коммутируемые токи и напряжения | Коммут. мощ-ть, Вт, не более | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
50 |
| - | согласованная 50 Ом | 5 | 1,0•105 | 5,0•104 |
- | 100 | 100 | 1 | 1,0•105 | 5,0•104 | |
- | 1 500 | 1 500 | - | - | - | |
50 |
| - | согласованная 75 Ом | 5 | 2,0•105 | 1,0•105 |
- | 100 | 100 | 5 | 2,0•105 | 1,0•105 | |
- | 1 500 | 1 500 | - | - | - | |
- | 1 000 | 1 000 | - | - | - | |
