Реле электромагнитные неполяризованные РЭА15.
Функциональные иностранные аналоги: реле HFW5A (фирма Tyco Electronics, CША), G6Y и G6K (фирма Omron, Япония).

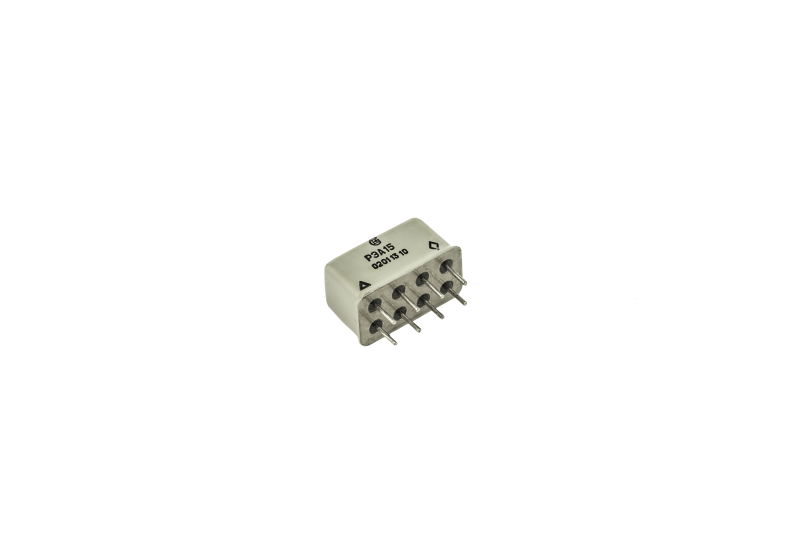

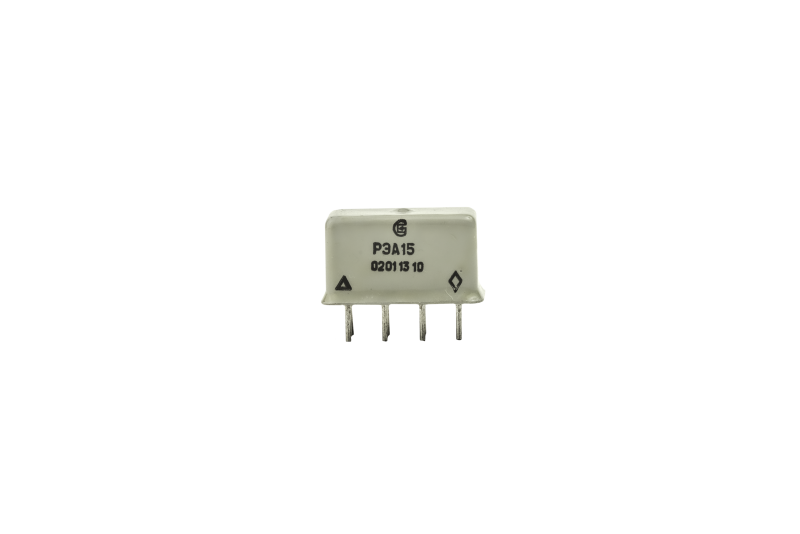

РЭА15 – реле слаботочное, электромагнитное, высокочастотное, неполяризованное, одностабильное, двухпозиционное, герметичное, постоянного тока с двумя переключающими контактами.
Реле предназначено для коммутации электрических цепей постоянного тока до 4 А мощностью до 100 Вт и электрических цепей переменного тока частотой до 500 МГц мощностью до 1 Вт при работе на согласованную нагрузку 50 Ом.
Реле выполнено в герметичном металлостеклянном корпусе с выводами в отверстия на печатную плату.
Реле РЭА15 соответствует требованиям технических условий ЛУЮИ.647611.001 ТУ.
Категория качества: ВП.
Климатическое исполнение: умеренный и холодный климат (УХЛ) – РЭА15.
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 1 |
Время срабатывания/отпускания, мс, не более | 9 / 4 |
Сопротивление изоляции, МОм, не менее:
| 200 |
Электрическая изоляция (испытательное переменное напряжение частотой 50Гц, эффективное значение), В
|
300
500 |
Волновое сопротивление, Ом | 50 |
Частота, коммутируемого сигнала, МГц | 500 |
Затухание в цепи разомкнутых контактов, дБ, на частоте 500 МГц | 20 |
Затухание в цепи замкнутых контактов, дБ, на частоте 500 МГц | 1 |
Рабочее напряжение, В | 5; 12; 27 |
Сопротивление обмотки, Ом | 52; 165; 650 |
РЕЖИМЫ КОММУТАЦИИ
Диапазон коммутации | Коммут. мощ-ть, Вт, не более | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | ||||
0,1 – 0,5 | 5,0 – 34,0 | 10 | const | активная | 5 | 5,0•104 | 2,5•104 |
0,5 – 1,0 | 5,0 – 34,0 | 15 | const | активная | 1 | 2,5•104 | 1,25•104 |
0,1 – 0,3 | 12,0 – 150,0 | 45 | const | активная | 0,5 | 3,0•104 | 1,5•104 |
0,5 – 4,0 | 5,0 – 34,0 | 100 | const | активная | 0,5 | 1,0•103 | 5,0•102 |
- | - | 1 | vario (0,1 – 500) МГц | согласованная 50 Ом | 5 | 1,0•105 | 5,0•104 |
