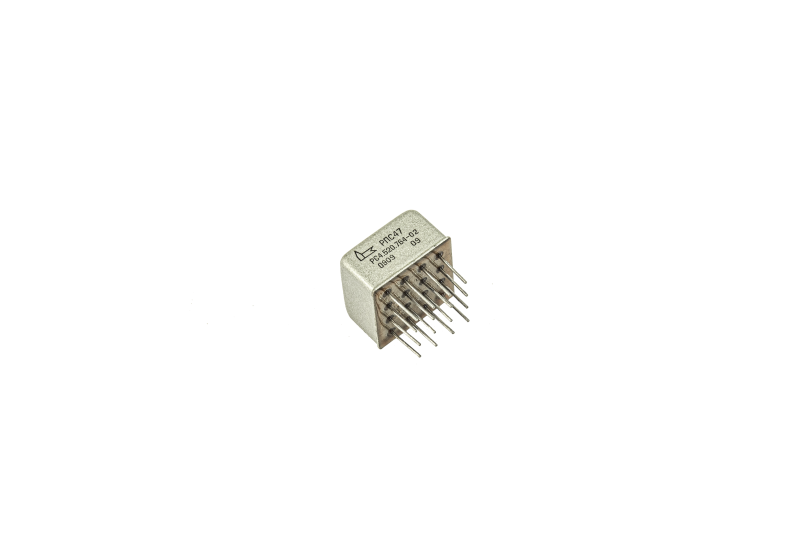

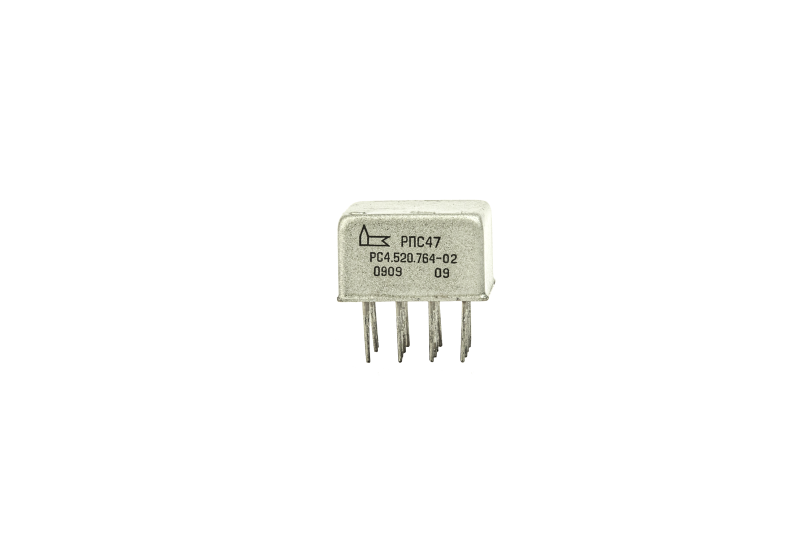

Реле электромагнитные поляризованные РПС47.
Отечественные и зарубежные аналоги отсутствуют.
РПС47 – реле слаботочное, электромагнитное, низкочастотное, поляризованное, двустабильное, двухпозиционное, герметичное, управляемое постоянным током с четырьмя переключающими контактами.
Реле предназначено для коммутации электрических цепей постоянного и переменного тока, частотой до 10 000 Гц.
Реле выполнено в металлостеклянном герметичном корпусе. Варианты крепления:
- печатный и навесной монтаж без элементов крепления;
- герметичное (без знака «∆»);
- с повышенной степенью герметичности (со знаком «∆»).
Реле РПС47 соответствует требованиям ГОСТ 16121-86 и техническим условиям ЯЛ0.452.093 ТУ.
Категория качества: ОТК, экспорт, ВП, ОС.
Климатическое исполнение:
- умеренный и холодный климат (УХЛ) – РПС47;
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 0,25 |
Время срабатывания, мс, не более | 5,0 |
Сопротивление изоляции, МОм, не менее:
| 200 |
Электрическая изоляция (испытательное переменное напряжение частотой 50Гц, эффективное значение), В
|
220
300 |
Рабочее напряжение, В | 15; 24; 27 |
Сопротивление обмотки, Ом | 200; 400; 740 |
РЕЖИМЫ КОММУТАЦИИ
Диапазон коммутации | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
5,0•10-6 – 1,0•10-3 | 0,05 – 10,0 | const & vario | активная | 5 | 1,0•105 | 0,5•105 |
1,0•10-3 – 0,1 | 0,5 – 36,0 | const | активная | 5 | 1,0•105 | 0,5•105 |
1,0•10-2 – 1,0 | 6,0 – 36,0 | const | активная | 5 | 1,0•105 | 0,5•105 |
1,0•10-2 – 0,15 | 1,2 – 60,0 | vario до 1 100 Гц | активная | 3 | 5,0•103 | 2,5•103 |
5,0•10-3 – 0,15 | 1,2 – 36,0 | const | индуктивная т≤0,015 с | 5 | 1,0•105 | 0,5•105 |
0,15 – 0,5 | 1,2 – 36,0 | const | 1 | 5,0•103 | 2,5•103 | |
0,05 – 0,25 | 1,2 – 36,0 | const | 1 | 1,0•104 | 0,5•104 | |
1,0 – 1,5 | 6,0 – 30,0 | const | активная | 1 | 2,0•103 | − |
