Отечественные и зарубежные аналоги отсутствуют.

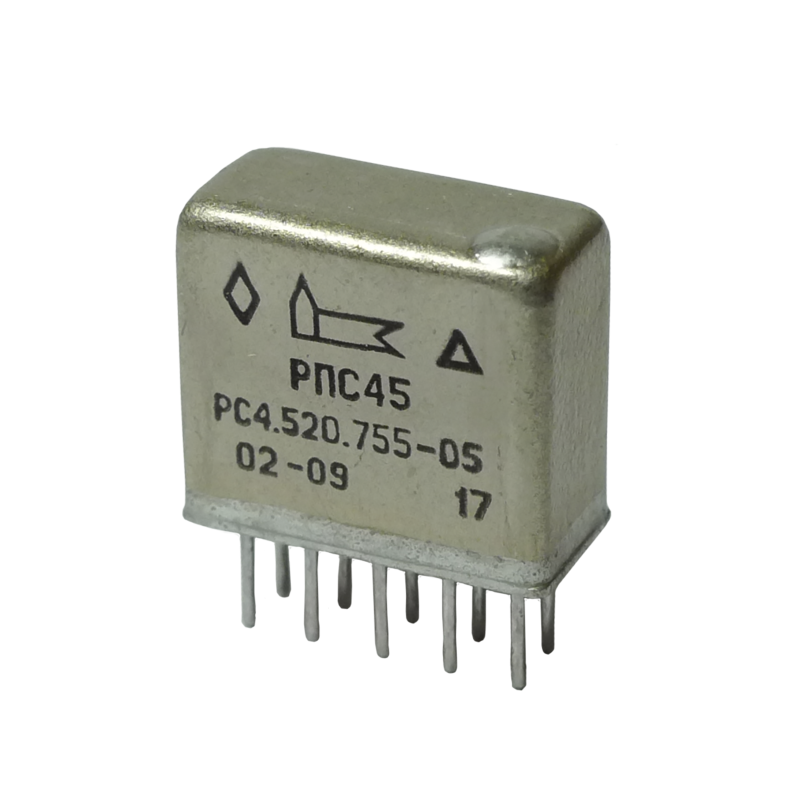

РПС45 – реле слаботочное, электромагнитное, низкочастотное, поляризованное, двустабильное, двухпозиционное, герметичное, субминиатюрное, управляемое постоянным током с двумя переключающими контактами.

Реле предназначено для коммутации электрических цепей постоянного и переменного тока, частотой до 10 000 Гц.

Реле выполнено в металлостеклянном герметичном корпусе. Варианты крепления:

• технология пайки в отверстия (штыревые выводы) – РПС45, РПС45-Т;
• поверхностный монтаж (планарные выводы) – РПС45-1, РПС45-1-Т;
• герметичное (без знака «∆») – все варианты исполнений;
• с повышенной степенью герметичности (со знаком «∆») – все варианты исполнений;
• для эксплуатации в специальной газовой среде (со знаком «6∆») – все варианты исполнений.

Реле РПС45 соответствует требованиям ГОСТ 16121-86 и техническим условиям ЯЛ0.452.081 ТУ.



Категория качества: ОТК, экспорт, ВП, ОС.



Климатическое исполнение:

• умеренный и холодный климат (УХЛ) – РПС45, РПС45-1;

всеклиматическое исполнение (В) и тропическое (Т) – РПС45-Т, РПС45-1-Т.

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ





ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ



Наименование параметра	Значение
Сопротивление цепи контакта, Ом, не более	0,5
Время срабатывания, мс, не более	5
Сопротивление изоляции, МОм, не менее: между токоведущими цепями реле, токоведущими цепями и корпусом	200
Электрическая изоляция (испытательное переменное напряжение частотой 50Гц, эффективное значение), В между токоведущими цепями, между токоведущими цепями и корпусом между обмотками и корпусом	500   300
Рабочее напряжение, В	3; 4; 6,3;12; 15; 27
Сопротивление обмотки, Ом	9; 17; 43; 150; 220; 800



РЕЖИМЫ КОММУТАЦИИ



Для исполнений РС4.520.755; -01…-05; -11…-15; РС4.520.756; -01…-05; -11…-15



Диапазон коммутации		Род тока	Вид нагрузки	Частота коммутации, Гц, не более	Число коммутационных циклов
I, A	U, B				Ʃ	при Тmax
5,0•10-6 – 0,01	0,05 – 10,0	const & vario 10 000 Гц	активная	5	1,0•105	0,5•105
1,0•10-3 – 0,1	0,5 – 36,0	const	активная	5	1,0•105	0,5•105
5,0•10-6 – 0,005	0,05 – 10,0	const	индуктивная т≤0,015 с	3	1,0•105	0,5•105
5,0•10-3 – 0,05	2,0 – 36,0	const		1	5,0•104	2,5•104



Для исполнений РС4.520.755; -06…-10; -16…-21; РС4.520.756; -06…-10; -16…-21



Диапазон коммутации		Род тока	Вид нагрузки	Частота коммутации, Гц, не более	Число коммутационных циклов
I, A	U, B				Ʃ	при Тmax
0,05 – 0,5	0,5 – 36,0	const	активная	5	1,0•105	0,5•105
0,01 – 0,15	6,0 – 60,0	vario	активная	3	5,0•103	2,5•103
0,05 – 0,25	0,05 – 36,0	const	индуктивная т≤0,015 с	1	1,0•104	0,5•104
0,01 – 0,06	6,0 – 36,0	const	активная	5	1,0•105	0,5•105
0,01 – 0,06	6,0 – 36,0	const	индуктивная т≤0,015 с	1	1,0•104	0,5•104
0,5 – 1,0	6,0 – 36,0	const	активная	5	1,0•104	0,5•104
