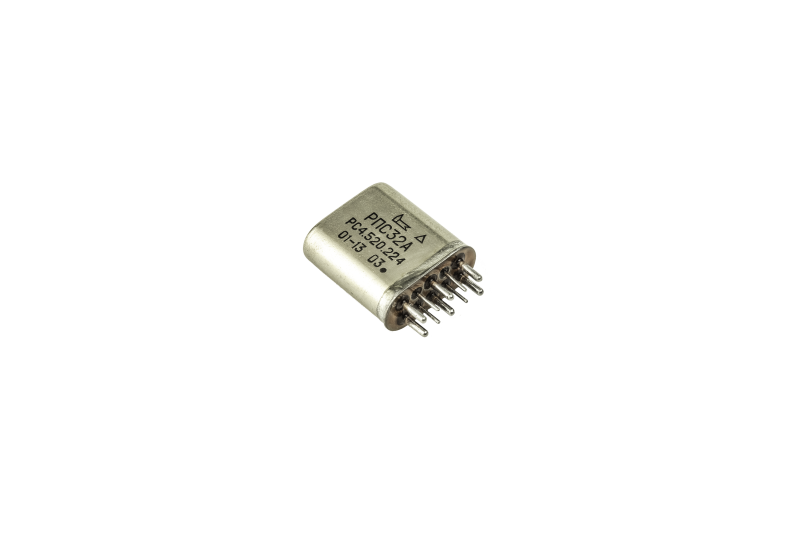

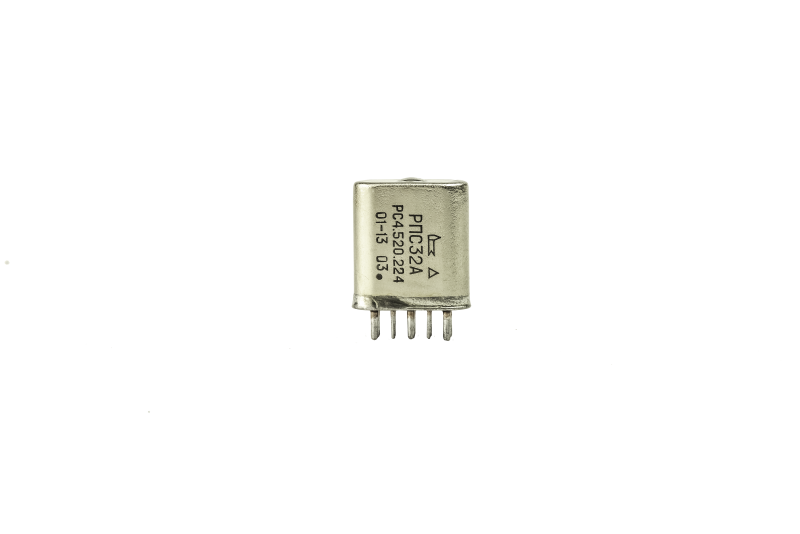

Реле электромагнитные поляризованные РПС32.
Отечественные и зарубежные аналоги отсутствуют.
РПС32 – реле слаботочное, электромагнитное, низкочастотное, поляризованное, двустабильное, двухпозиционное, герметичное, управляемое постоянным током с двумя переключающими контактами.
Реле предназначено для коммутации электрических цепей постоянного и переменного тока, частотой до 10 000 Гц.
Реле выполнено в металлическом герметичном корпусе. Варианты крепления:
- печатный и навесно монтаж без элементов крепления – РПС32А, РПС32А-Т;
- печатный и навесной монтаж с элементами крепления – РПС32Б, РПС32Б-Т, РПС32В;
- герметичное (без знака «□») – все варианты исполнений;
- с повышенной степенью герметичности (со знаком «□») – все варианты исполнений.
Реле РПС32 соответствует требованиям ГОСТ 16121-86 и техническим условиям ЯЛ0.452.080 ТУ.
Категория качества: ОТК, экспорт, ВП, ОС.
Климатическое исполнение:
- умеренный и холодный климат (УХЛ) – РПС32А, РПС32Б, РПС32В;
- всеклиматическое исполнение (В) и тропическое (Т) – РПС32А-Т, РПС32Б-Т.
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
Обозначение | Габаритные размеры, мм | Масса, г, не более | Срок сохраняемости, лет, не менее |
РПС32А, РПС32А-Т | 22,7 х 10,5 х 25,1 (без учета длины выводов) | 19,5 | 12 (для реле без знака «□») 20 (для реле со знаком «□») |
РПС32Б, РПС32Б-Т | 39,5 х 10,5 х 25,1 (без учета длины выводов) | 20 | |
РПС32В | 22,7 х 11,0 х 25,1 (без учета длины выводов) | 20 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 1,5 |
Время срабатывания/отпускания, мс, не более | 5 |
Сопротивление изоляции, МОм, не менее:
| 200 |
Электрическая изоляция (испытательное переменное напряжение частотой 50Гц, эффективное значение), В
| 500 |
Рабочее напряжение, В | 2,4; 4; 6;10; 12;15; 20; 27 |
Сопротивление обмотки, Ом | 5; 15; 25; 75; 110; 175; 310; 500 |
РЕЖИМЫ КОММУТАЦИИ
Для исполнений РС4.520.201 – РС4.520.208
Диапазон коммутации | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
0,2 – 0,5 | 6,0 – 34,0 | const | активная | 5 | 1,0•106 | 0,5•106 |
0,5 – 2,0 | 6,0 – 34,0 | const | активная | 5 | 1,0•105 | 0,5•105 |
2,0 – 3,0 | 6,0 – 34,0 | const | активная | 5 | 1,0•104 | 0,5•104 |
0,005 – 0,01 | 100,0 – 200,0 | const | активная | 5 | 1,0•106 | 0,5•105 |
0,1 – 1,0 | 12,0 – 127,0 | vario (50 – 10 000) Гц | активная | 5 | 1,0•104 | 0,5•104 |
0,1 – 0,5 | 12,0 – 220,0 | активная | 5 | 1,0•104 | 0,5•106 | |
0,04 – 0,15 | 6,0 – 34,0 | const | индуктивная т≤0,015 с | 5 | 2,5•105 | 1,25•105 |
0,15 – 1,0 | 6,0 – 34,0 | const | 1 | 2,5•104 | 1,25•104 | |
0,1 – 0,25 | 12,0 – 220,0 | vario (50 – 10 000) Гц | индуктивная cosφ≥0,3 | 1 | 0,5•104 | 0,25•104 |
0,15 – 1,0 | 6,0 – 36,0 | const | индуктивная т≤0,005 с | 1 | 1,0•105 | 0,5•105 |
Для исполнений РС4.520.209 – РС4.520.216
Диапазон коммутации | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
5,0•10-6 – 0,01 | 0,05 – 10,0 | const & vario (50 – 10 000) Гц | активная | 5 | 1,0•106 | 0,5•106 |
0,001 – 0,01 | 3,0 – 34,0 | const | активная | 5 | 1,0•106 | 0,5•106 |
0,01 – 0,1 | 5,0 – 115,0 | vario (50 – 10 000) Гц | активная | 5 | 1,0•105 | 0,5•105 |
0,001 – 0,1 | 10,0 – 34,0 | const | активная | 5 | 1,0•105 | 0,5•105 |
0,005 – 0,06 | 3,0 – 34,0 | const | индуктивная т≤0,05 с | 3 | 0,5•105 | 0,25•105 |
0,06 – 0,15 | 10,0 – 34,0 | const | индуктивная т≤0,015 с | 1 | 0,6•104 | 0,3•104 |
0,01 – 0,05 | 5,0 – 115,0 | vario (50 – 10 000) Гц | индуктивная cosφ≥0,3 | 1 | 0,4•104 | 0,2•104 |
0,005 – 0,06 | 3,0 – 34,0 | const | индуктивная т≤0,005 с | 5 | 0,5•105 | 0,25•105 |
Для исполнений РС4.520.217 – РС4.520.224
Диапазон коммутации | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
0,08 – 0,25 | 6,0 – 34 | const | активная | 5 | 1,0•106 | 0,5•106 |
0,25 – 2,0 | 6,0 – 34 | const | активная | 5 | 1,0•105 | 0,5•105 |
2,0 – 3,0 | 6,0 – 34 | const | активная | 5 | 1,0•104 | 0,5•104 |
5,0•10-3 – 0,01 | 100,0 – 200 | const | активная | 5 | 1,0•106 | 0,5•106 |
0,1 – 1,0 | 12,0 – 127 | vario (50 – 10 000) Гц | активная | 5 | 1,0•104 | 0,5•104 |
0,1 – 0,5 | 12,0 – 220 | активная | 5 | 1,0•104 | 0,5•104 | |
0,04 – 0,15 | 6,0 – 34 | const | индуктивная т≤0,015 с | 5 | 2,5•105 | 1,25•105 |
0,15 – 1,0 | 6,0 – 34 | const | 1 | 2,5•104 | 1,25•104 | |
0,1 – 0,25 | 12,0 – 220 | vario (50 – 10 000) Гц | индуктивная cosφ≥0,3 | 1 | 0,5•104 | 0,25•104 |
0,15 – 1,0 | 6,0 – 36,0 | const | индуктивная т≤0,005 с (5 мс) | 1 | 1,0•105 | 0,5•105 |
0,2 – 0,5 | 6,0 – 34,0 | const | активная | 5 | 1,0•106 | 0,5•106 |
Для исполнений РС4.520.290 – РС4.520.297
Диапазон коммутации | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
0,08 – 0,25 | 6,0 – 34,0 | const | активная | 5 | 1,0•106 | 0,5•106 |
0,25 – 2,0 | 6,0 – 34,0 | const | активная | 5 | 1,0•105 | 0,5•105 |
2,0 – 3,0 | 6,0 – 34,0 | const | активная | 5 | 1,0•104 | 0,5•104 |
5,0•10-3 – 0,01 | 100,0 – 200,0 | const | активная | 5 | 1,0•106 | 0,5•106 |
0,1 – 1,0 | 12,0 – 127,0 | vario (50 – 10 000) Гц | активная | 5 | 1,0•104 | 0,5•104 |
0,1 – 0,5 | 12,0 – 220,0 | активная | 5 | 1,0•104 | 0,5•104 | |
0,04 – 0,15 | 6,0 – 34,0 | const | индуктивная т≤0,015 с | 5 | 2,5•105 | 1,25•105 |
0,15 – 1,0 | 6,0 – 34,0 | const | 1 | 2,5•104 | 1,25•104 | |
0,1 – 0,25 | 12,0 – 220,0 | vario (50 – 10 000) Гц | индуктивная cosφ≥0,3 | 1 | 0,5•104 | 0,25•104 |
0,15 – 1,0 | 6,0 – 36,0 | const | индуктивная т≤0,005 с | 1 | 1,0•105 | 0,5•105 |
0,8 – 0,25 | 6,0 – 34,0 | const | активная | 5 | 2,0•106 | 1•106 |
