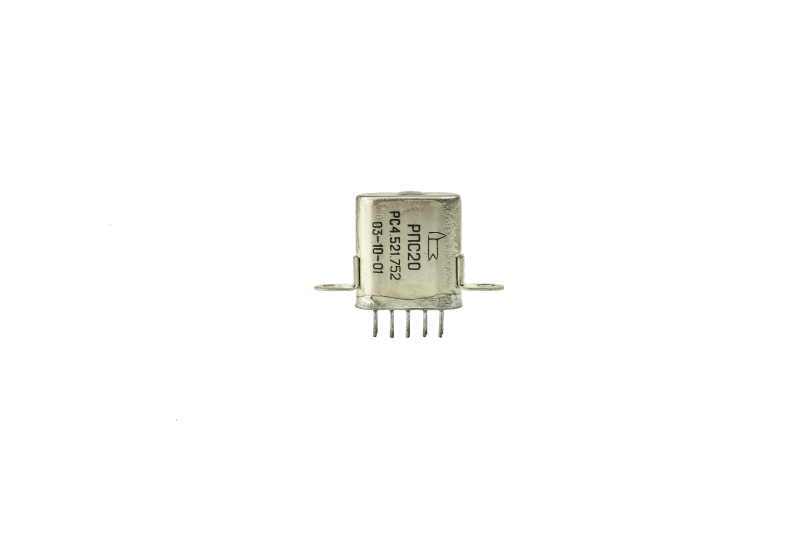

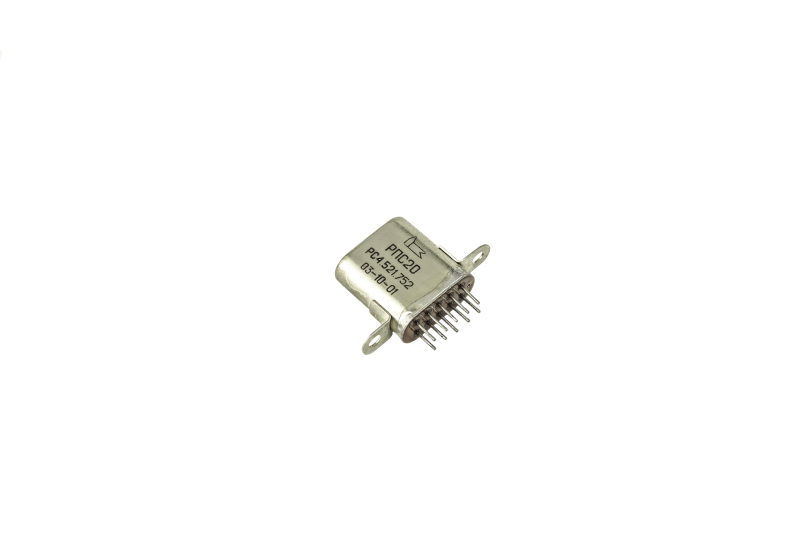

Реле электромагнитные поляризованные РПС20.
Отечественные и зарубежные аналоги отсутствуют.
РПС20 – реле слаботочное, электромагнитное, низкочастотное, поляризованное, двустабильное, двухпозиционное, негерметичное, управляемое постоянным током с двумя переключающими контактами.
Реле предназначено для коммутации электрических цепей постоянного и переменного тока, частотой (50 – 400) Гц.
Реле выполнено в металлостеклянном негерметичном корпусе для печатного и навесного монтажа с элементами крепления.
Реле РПС20 соответствует требованиям ГОСТ 16121-86 и техническим условиям РС0.452.055 ТУ.
Категория качества: ОТК, экспорт, ВП, ОС.
Климатическое исполнение: умеренный и холодный климат (УХЛ) – РПС20.
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 1 |
Время срабатывания, мс, не более | 10 |
Сопротивление изоляции, МОм, не менее:
| 200 |
Электрическая изоляция (испытательное переменное напряжение частотой 50Гц, эффективное значение), В
| 500 |
Рабочее напряжение, В | 4,6; 6; 12;15; 20; 27 |
Сопротивление обмотки, Ом | 18; 30; 130; 175; 310; 500; 660 |
РЕЖИМЫ КОММУТАЦИИ
Для исполнений РС4.521.751 – РС4.521.754; РС4.521.757 – РС4.521.759
Диапазон коммутации | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
0,08 – 2,0 | 6,0 – 34,0 | const | активная | 3,0 | 1,0•104 | 0,25•104 |
2,0 – 3,0 | 6,0 – 27,0 | const | активная | 3 | 1,0•104 | 0,25•104 |
0,05 – 0,5 | 12,0 – 115,0 | vario (50 – 400) Гц | активная | 3 | 1,0•104 | 0,25•104 |
0,5 – 1,0 | 12,0 – 115,0 | активная | 0,5 | 1,0•104 | 0,25•104 | |
0,04 – 0,15 | 6,0 – 34,0 | const | индуктивная т≤0,015 с | 3 | 1,0•104 | 0,25•104 |
0,15 – 1,0 | 6,0 – 34,0 | const | 1 | 1,0•104 | 0,25•104 | |
0,05 – 0,5 | 12,0 – 115,0 | vario (50 – 400) Гц | индуктивная cosφ≥0,3 | 1 | 0,5•104 | 0,125•104 |
Для исполнений РС4.521.756; РС4.521.760 – РС4.521.763
Диапазон коммутации | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
5,0•10-6 – 0,001 | 0,05 – 1,0•10[1] | const & vario (50 – 400) Гц | активная | 3 | 1,0•104 | 0,25•104 |
0,001 – 0,01 | 3,0 – 32,0 | const | активная | 3 | 1,0•104 | 0,25•104 |
0,01 – 0,1 | 10,0 – 32,0 | const | активная | 3 | 1,0•104 | 0,25•104 |
0,001 – 0,05 | 5,0 – 115,0 | vario (50 – 400) Гц | активная | 3 | 1,0•104 | 0,25•104 |
[1] 5 кОм ≤ R нагрузки ≤ 500 кОм
