Отечественные и зарубежные аналоги отсутствуют.

РПС18/4 – реле слаботочное, электромагнитное, низкочастотное, поляризованное, двустабильное, двухпозиционное, негерметичное, управляемое постоянным током с одним переключающим контактом.

РПС18/5 – реле слаботочное, электромагнитное, низкочастотное, поляризованное, одностабильное, трехпозиционное, негерметичное, управляемое постоянным током с одним переключающим контактом.

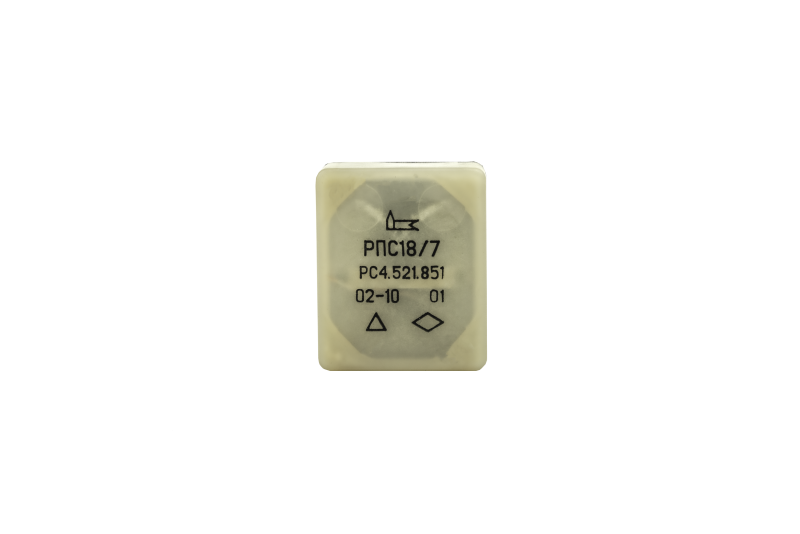

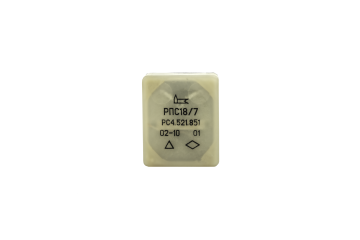

РПС18/7 – реле слаботочное, электромагнитное, низкочастотное, поляризованное, одностабильное, двухпозиционное, негерметичное, управляемое постоянным током с одним переключающим контактом.

Реле предназначено для коммутации электрических цепей постоянного тока.

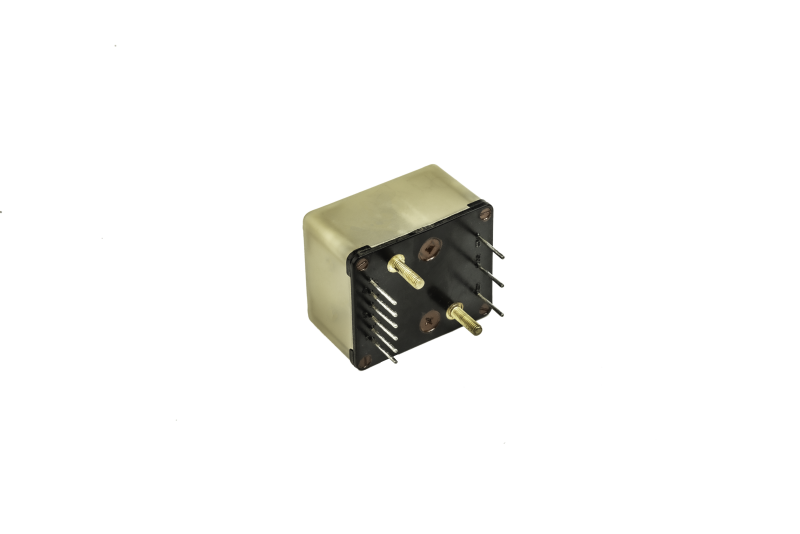

Реле выполнено в пластмассовом негерметичном корпусе для печатного и навесного монтажа с элементами крепления.

Реле РПС18 соответствует требованиям ГОСТ 16121-86 и техническим условиям ЯЛ0.452.088 ТУ.



Категория качества: ОТК, экспорт, ВП, ОС.



Климатическое исполнение: умеренный и холодный климат (УХЛ) – РПС18.

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ





ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ



Наименование параметра	Значение
Сопротивление цепи контакта, Ом, не более	1,5
Время срабатывания, мс, не более	10
Сопротивление изоляции, МОм, не менее: между токоведущими цепями реле, токоведущими цепями и корпусом	200
Электрическая изоляция (испытательное переменное напряжение частотой 50Гц, эффективное значение), В между токоведущими цепями, между токоведущими цепями и корпусом; между контактами	500   350
Рабочий ток, А	1,6 – 33
Сопротивление обмотки, Ом	6 – 12 000





РЕЖИМЫ КОММУТАЦИИ



Диапазон коммутации		Род тока	Вид нагрузки	Частота коммутации, Гц, не более	Число коммутационных циклов
I, A	U, B				Ʃ	при Тmax
РПС18/4
0,2 – 0,3	6,0 – 34,0	const	активная	10	5,0•105	1,25•105
0,1 – 0,15	6,0 – 34,0	const	индуктивная т≤0,015 с	2	2,5•105	6,25•104
РПС18/5
0,2 – 0,3	6,0 – 34,0	const	активная	10	5,0•105	1,25•105
РПС18/7
0,2 – 0,3	6,0 – 34,0	const	активная	10	5,0•105	1,25•105
