Функциональные иностранные аналоги: реле РЭН35 (ГП «Завод Радиореле», Украина).

РПК102, РПК102-1 – реле слаботочное, электромагнитное, низкочастотное, поляризованное, одностабильное, двухпозиционное, герметичное с четырьмя группами переключающих контактов и с управлением постоянным (РПК102) и переменным (РПК102-1) током частотой 50 и 400 Гц.

Реле предназначены для коммутации цепей постоянного тока до 10 А, напряжением до 220 В мощностью до 300 Вт и переменного тока до 10 А, напряжением до 380 В, мощностью до 300 ВА.

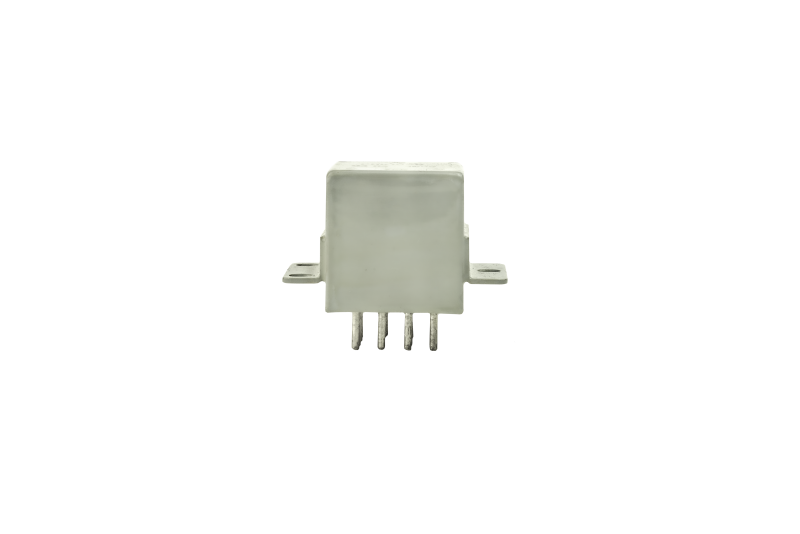

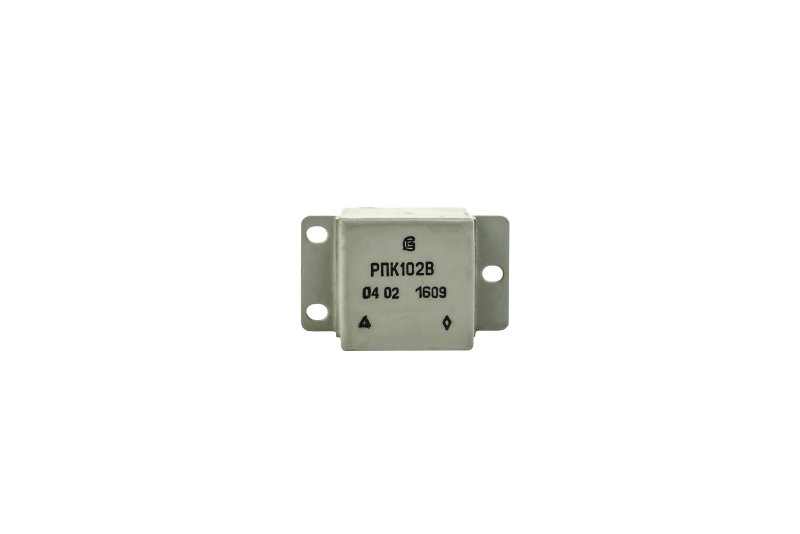

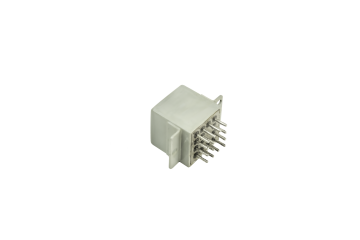

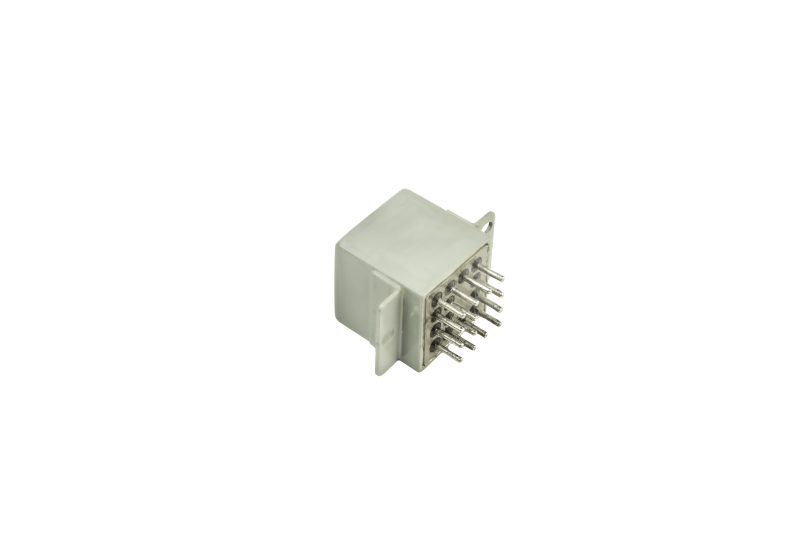

Реле выполнены в металлостеклянном герметичном корпусе для печатного и навесного монтажа с элементами крепления.

Реле РПК102, РПК102-1 соответствуют требованиям ГОСТ 16121 и техническим условиям ИДЯУ.647614.003 ТУ.



Категория качества: ОТК, ВП.



Климатическое исполнение:

• умеренный и холодный климат (УХЛ) – РПК102, РПК102-1;

всеклиматическое исполнение (В) – РПК102В, РПК102-1В.

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ





ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ



Наименование параметра	Значение
Сопротивление цепи контакта, Ом, не более	0,5
Время срабатывания/отпускания, мс, не более	30 / 30
Сопротивление изоляции, МОм, не менее: между токоведущими цепями реле, токоведущими цепями и корпусом (обмотка обесточена)	200
Электрическая изоляция (испытательное переменное напряжение частотой 50Гц, эффективное значение), В между токоведущими цепями, между токоведущими цепями и корпусом; между обмоткой и корпусом	700   500
Рабочее напряжение, В	5; 12; 27; 220; 380
Сопротивление обмотки, Ом	16,7; 96; 270; 17300





РЕЖИМЫ КОММУТАЦИИ



Диапазон коммутации		Коммут. мощ-ть, Вт, не более	Род тока	Вид нагрузки	Частота коммутации, Гц, не более	Число коммутационных циклов
I, A	U, B					Ʃ	при Тmax
0,001 – 0,5	5,0 – 60,0	10	const	активная	5	2,0•105	1,0•105
0,5 – 10,0	5,0 – 220,0	300	const	активная	0,167	2,0•104	1,0•104
0,001 – 0,5	5,0 – 36,0	5	const	индуктивная т≤0,015 с	5	1,0•105	5,0•104
0,5 – 5,0	5,0 – 220,0	150	const	индуктивная т≤0,015 с	0,167	1,0•104	5,0•103
0,01 – 0,5	12,0 – 60,0	(10)	vario	активная	5	2,0•105	1,0•105
0,5 – 10,0	12,0 – 380,0	(300)	vario	активная	0,167	1,0•103	5,0•102
