Реле электромагнитные поляризованные РПВ5.
Функциональные аналоги: РПА11, РПА12, РЭА15 (АО «СКТБ РТ», г.Великий Новгород).
РПВ5/4 – реле слаботочное, электромагнитное, высокочастотное, поляризованное, двустабильное, двухпозиционное, негерметичное с одним переключающим контактом.

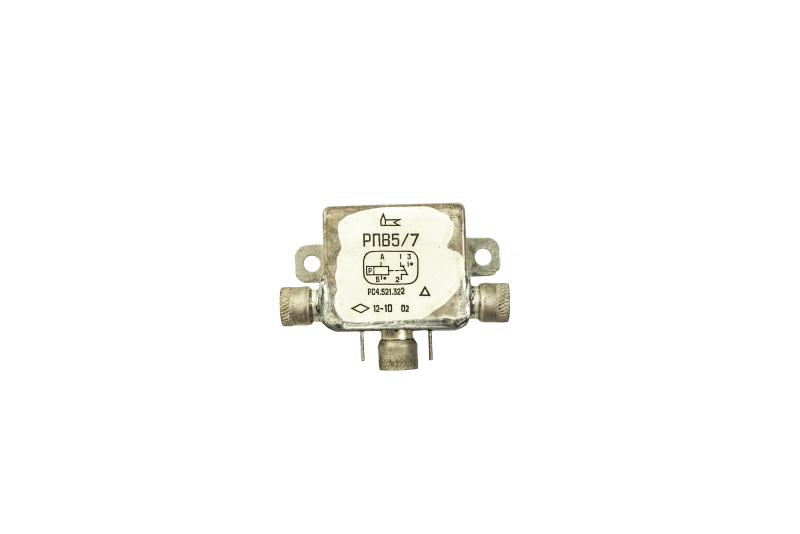

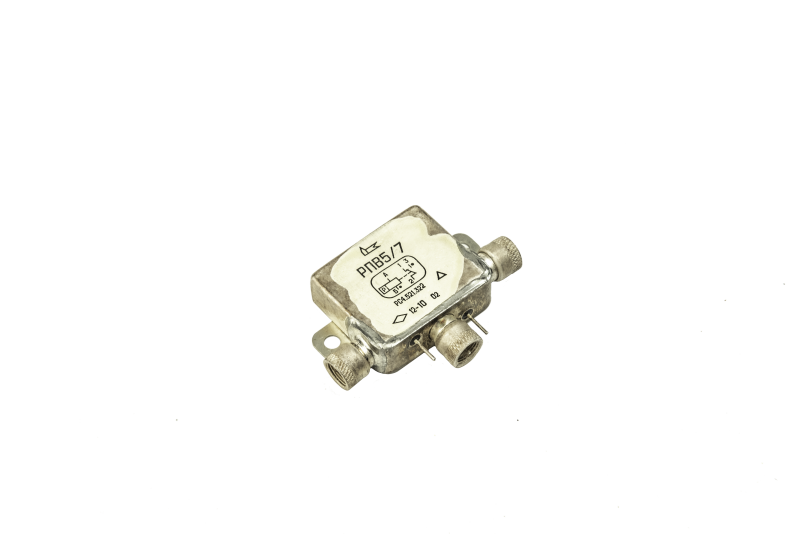

РПВ5/7 – реле слаботочное, электромагнитное, высокочастотное, поляризованное, одностабильное, двухпозиционное, негерметичное с одним переключающим контактом.
Реле предназначено для коммутации электрических цепей постоянного и переменного тока, частоты до 500 МГц при мощности до 24Вт и частоты до 1 000 МГц при мощности до 2 Вт.
Реле выполнено в металлостеклянном негерметичном корпусе для навесного монтажа с элементами крепления.
Реле РДВ5 соответствует требованиям ГОСТ 16121-86 и техническим условиям Бг0.452.002 ТУ.
Категория качества: ОТК, экспорт, ВП, ОС.
Климатическое исполнение: умеренный и холодный климат (УХЛ) – РПВ5/4, РПВ5/7.
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 1,5 |
Время срабатывания/отпускания, мс, не более | 5 / 3 |
Сопротивление изоляции, МОм, не менее:
|
200
500 |
Электрическая изоляция (испытательное переменное напряжение частотой 50Гц, эффективное значение), В
| 500 |
Волновое сопротивление, Ом | 50; 75 |
Частота, коммутируемого сигнала, МГц | до 1000 |
Коэффициент стоячей волны по напряжению на частоте МГц:
|
1,35 1,45 1,5 1,6 1,8 1,82 1,95 |
Рабочее напряжение, В | 27 ± 3 |
Сопротивление обмотки, Ом | 1100 ± 165 |
РЕЖИМЫ КОММУТАЦИИ
Для исполнений: РПВ5/7 РС4.521.322; РПВ5/4 РС4.521.324
Диапазон коммутации | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
0,2 – 0,8 | 6,0 – 30,0 | const & vario до 500 МГц | активная | 10 | 1,0•105 | 2,0•104 |
0,1 – 0,2 | 30,0 – 110,0 | const & vario до 1 000 МГц | активная | 10 | 1,0•105 | 2,0•104 |
0,05 – 0,1 | 110,0 – 250,0[1] | const & vario до 1 000 МГц | активная | 10 | 1,0•105 | 2,0•104 |
0,05 – 0,4 | 6,0 – 30,0 | const | индуктивная т≤0,015 с | 10 | 0,5•105 | 2,5•104 |
0,1 – 0,4 | 6,0 – 30,0 | vario (50 – 1 000) Гц | индуктивная cosφ≥0,3 | 1 | 1,0•105 | 2,0•104 |
Для исполнений: РПВ5/7 РС4.521.325; РПВ5/4 РС4.521.326
Диапазон коммутации | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
1,0•10-6 – 1,0•10-5 | 0,05 – 1,0 | const & vario до 1 000 МГц | активная | 10 | 1,0•105 | 2,0•104 |
1,0•10-5 – 1,0•10-4 | 0,5 – 10,0 | активная | 10 | 1,0•105 | 2,0•104 | |
1,0•10-4 – 0,2 | 2,0 – 30,0 | const & vario до 500 МГц | активная | 10 | 1,0•105 | 2,0•104 |
1•10-4 – 0,1 | 2,0 – 30,0 | vario (50 – 1 000) Гц | индуктивная cosφ≥0,3 | 1 | 1,0•105 | 2,0•104 |
0,005 – 0,06 | 2,0 – 30,0 | const | индуктивная т≤0,05 с | 5 | 0,5•105 | 1,25•104 |
0,06 – 0,15 | 2,0 – 30,0 | const | индуктивная т≤0,015 с | 1 | 0,2•105 | 0,5•104 |
Для исполнений: РПВ5/7 РС4.521.323
№№ каналов | Диапазон коммутации | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | ||||
1 – 2 | 1,0•10-6 – 1,0•10-5 | 0,05 – 1,0 | const & vario до 1 000 МГц | активная | 10 | 1,0•105 | 2,0•104 |
1 – 2 | 1,0•10-5 – 1,0•10-4 | 0,5 – 10,0 | активная | 10 | 1,0•105 | 2,0•104 | |
1 – 2 | 1,0•10-4 – 0,2 | 2,0 – 30,0 | const & vario до 500 МГц | активная | 10 | 1,0•105 | 2,0•104 |
2 – 3 | 0,2 – 0,8 | 6,0 – 30,0 | активная | 10 | 1,0•105 | 2,0•104 | |
2 – 3 | 0,1 – 0,2 | 30,0 – 110,0 | const & vario до 1 000 МГц | активная | 10 | 1,0•105 | 2,0•104 |
2 – 3 | 0,05 – 0,1 | 110,0 – 250,0[2] | активная | 10 | 1,0•105 | 2,0•104 | |
1 – 2 | 0,005 – 0,06 | 2,0 – 30,0 | const | индуктивная т≤0,05 с | 5 | 0,5•105 | 1,25•104 |
1 – 2 | 0,05 – 0,15 | 2,0 – 30,0 | const | индуктивная т≤0,015 с | 1 | 0,2•105 | 0,5•104 |
1 – 2 | 1,0•10-4 – 0,1 | 2,0 – 30,0 | vario (50 – 1 000) Гц | индуктивная cosφ≥0,3 | 1 | 1,0•105 | 2,0•104 |
2 – 3 | 0,05 – 0,4 | 6,0 – 30,0 | const | индуктивная т≤0,015 с | 10 | 0,5•105 | 2,5•104 |
2 – 3 | 0,1 – 0,4 | 6,0 – 30,0 | vario (50 – 1 000) Гц | индуктивная cosφ≥0,3 | 1 | 1,0•105 | 2,0•104 |
[1] При атмосферном давлении от 666 до 53 320 Па (от 5 до 400 мм рт.ст.) напряжение на контактах не более 120 В переменного тока или 170 В постоянного тока.
[2] При атмосферном давлении от 666 до 53 320 Па (от 5 до 400 мм рт.ст.) напряжение на контактах не более 120 В переменного тока или 170 В постоянного тока.
