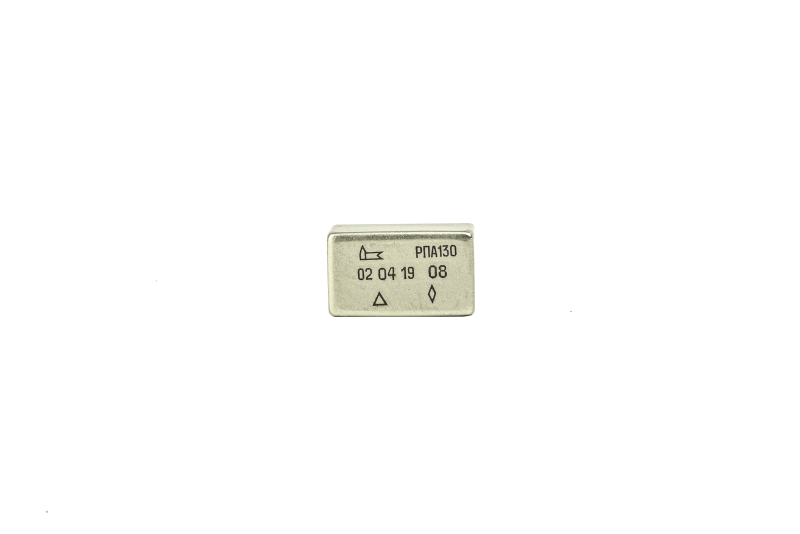

Реле электромагнитные поляризованные РПА130.
Полные иностранные аналоги: реле серии RX, RK (Фирма «Panasonic», Япония).
РПА130 – реле слаботочное, электромагнитное, высокочастотное, поляризованное, одностабильное, двухпозиционное, негерметичное с одним переключающим контактом.
Реле предназначено для коммутации высокочастотных сигналов до 2,5 ГГц при работе на согласованную нагрузку 50 Ом.

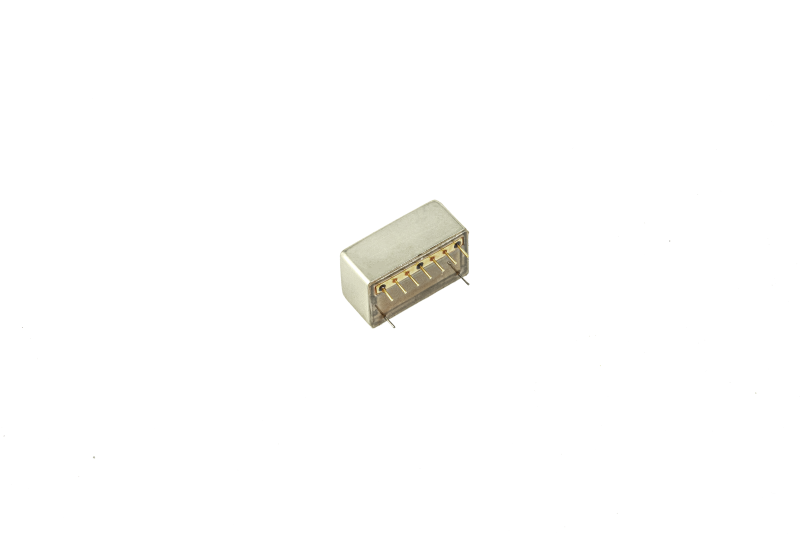

Реле выполнено в металлическом негерметичном корпусе с пластмассовым основанием для печатного и навесного монтажа без элементов крепления.
Реле РПА130 соответствует требованиям технических условий ЛУЮИ.647615.002 ТУ.
Категория качества: ОТК, экспорт, ВП.
Климатическое исполнение: умеренный и холодный климат (УХЛ) – РПА130.
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 0,5 |
Время срабатывания/отпускания, мс, не более | 25 / 20 |
Сопротивление изоляции м/у токоведущими цепями реле, токоведущими цепями и корпусом (обмотка обесточена), МОм, не менее | 100 |
Электрическая изоляция (испытательное переменное напряжение частотой 50Гц, эффективное значение), В
| 500 |
Волновое сопротивление, Ом | 50 |
Частота, коммутируемого сигнала, МГц | 2500 |
Коэффициент стоячей волны по напряжению на частоте 2 500 МГц | 1,3 |
Затухание в цепи разомкнутых контактов, дБ, на частоте 2 500 МГц | 40 |
Затухание в цепи замкнутых контактов, дБ, на частоте 2 500 МГц | 0,4 |
Рабочее напряжение, В | 6 ± 0,6; 12 ± 1,2; 24 ± 2,4 |
Сопротивление обмотки, Ом | 180 ± 18; 720 ± 72; 2880 ± 288 |
РЕЖИМЫ КОММУТАЦИИ
Коммутируемые токи и напряжения | Коммут. мощ-ть, Вт, не более | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | ||||
0,01 | 24,0 | - | const | активная | 5 | 3,0•105 | 1,5•105 |
0,5 | 30,0 | - | const | активная | 5 | 1,0•104 | 5,0•103 |
- | - | 10 | vario до 2,5 ГГц | согласованная 50 Ом | 5 | 1,0•105 | 5,0•104 |
