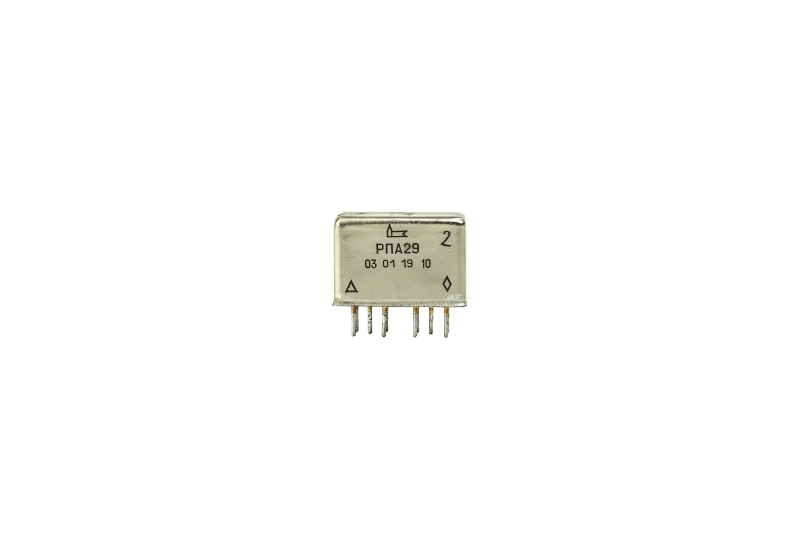

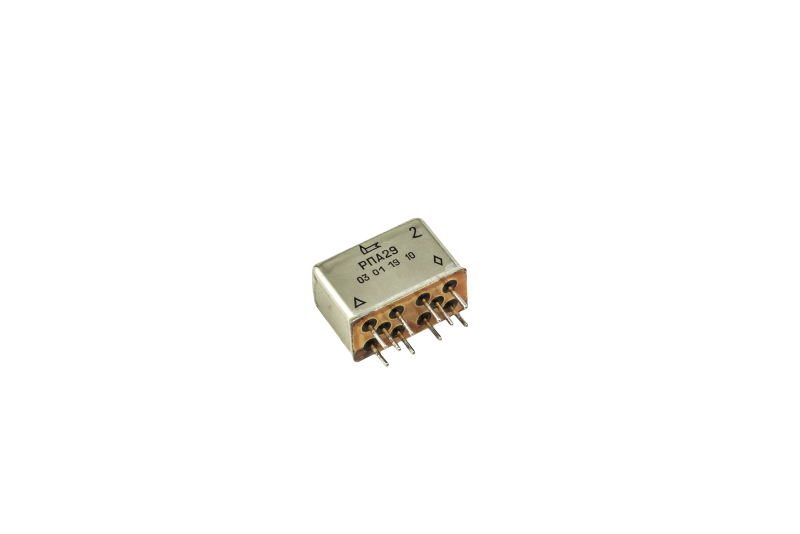

Реле электромагнитные поляризованные РПА29.
Полные иностранные аналоги: реле серии HR255/HR257 (Фирма «TELEDYNE RELAYS», США).
РПА29 – реле слаботочное, электромагнитное, высокочастотное, поляризованное, двустабильное, двухпозиционное, герметичное, постоянного тока с двумя переключающими неперекрывающими контактами.
Реле предназначены для коммутации высокочастотных сигналов до 3 ГГц и электрических цепей постоянного тока до 2 А и напряжением до 28 В.
Реле выполнено в металлическом герметичном корпусе для печатного монтажа без элементов крепления.
Реле РПА29 соответствует требованиям технических условий ЛУЮИ.647614.008 ТУ.
Категория качества: ОТК, экспорт, ВП.
Климатическое исполнение: умеренный и холодный климат (УХЛ) – РПА29.
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 0,4 |
Время срабатывания, мс, не более | 10 |
Сопротивление изоляции м/у токоведущими цепями реле, токоведущими цепями и корпусом, МОм, не менее | 500 |
Электрическая изоляция (испытательное переменное напряжение частотой 50Гц, эффективное значение), В
| 400 |
Волновое сопротивление, Ом | 50 |
Частота, коммутируемого сигнала, МГц | 3000 |
Коэффициент стоячей волны по напряжению на частоте МГц
|
1,6 2,4 |
Затухание в цепи разомкнутых контактов, дБ, на частоте МГц
|
20 15 |
Затухание в цепи замкнутых контактов, дБ, на частоте МГц
|
0,5 2,5 |
Рабочее напряжение, В | 5 ± 0,5; 6 ± 0,6; 12 ± 1,2; 26,5 ± 2,6 |
Сопротивление обмотки, Ом | 30 ± 3; 50 ± 5; 140 ± 14; 675 ± 68 |
РЕЖИМЫ КОММУТАЦИИ
Коммутируемые токи и напряжения | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
2,0 | 28,0 | const | активная | 10 | 1,0•105 | 5,0•104 |
4,0 | 28,0 | const | активная | 10 | 100,0 | 50,0 |
