Полные иностранные аналоги: реле серии HR420/422 (Фирма «TELEDYNE RELAYS», США).

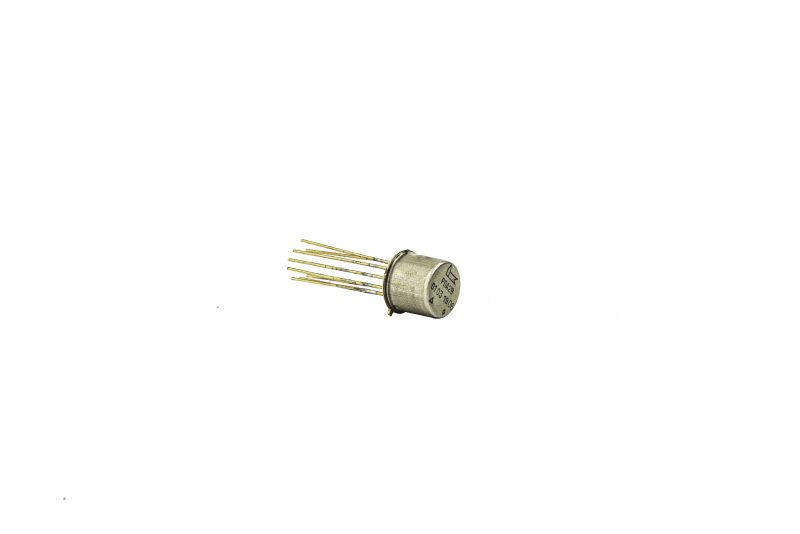

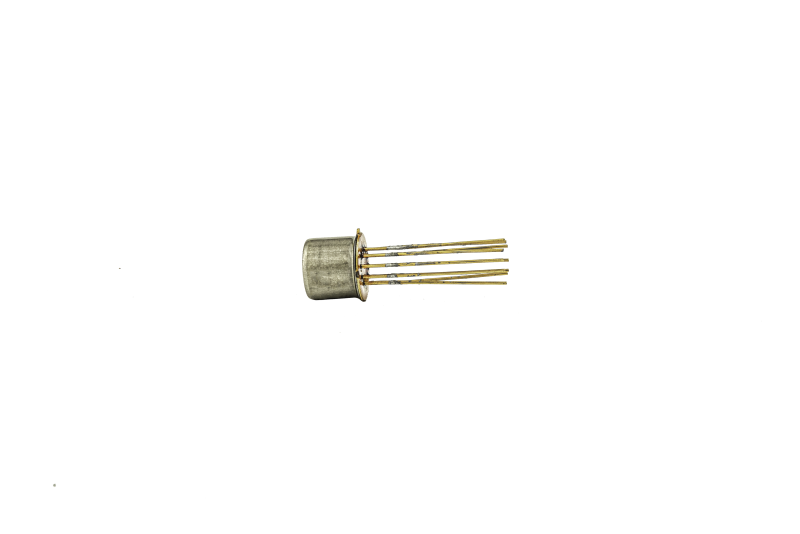

РПА28 – реле слаботочное, электромагнитное, высокочастотное, поляризованное, двустабильное, двухпозиционное, герметичное, постоянного тока с двумя переключающими неперекрывающими контактами.

Реле предназначены для коммутации высокочастотных сигналов до 1 ГГц и электрических цепей постоянного тока до 1 А и напряжением до 28 В.

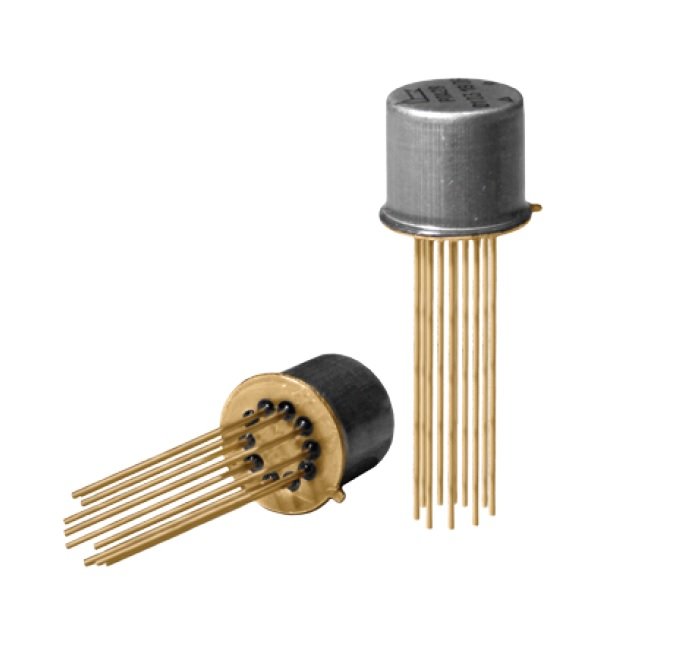

Реле выполнено в металлическом герметичном корпусе для печатного монтажа без элементов крепления.

Реле РПА28 соответствует требованиям технических условий ЛУЮИ.647614.007 ТУ.



Категория качества: ОТК, экспорт, ВП.



Климатическое исполнение: умеренный и холодный климат (УХЛ) – РПА28.

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ





ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ



Наименование параметра	Значение
Сопротивление цепи контакта, Ом, не более	0,4
Время срабатывания, мс, не более	10
Сопротивление изоляции м/у токоведущими цепями реле, токоведущими цепями и корпусом, МОм, не менее	200
Электрическая изоляция (испытательное переменное напряжение частотой 50Гц, эффективное значение), В между токоведущими цепями, между токоведущими цепями и корпусом	400
Волновое сопротивление, Ом	50
Частота, коммутируемого сигнала, МГц	1000
Коэффициент стоячей волны по напряжению на частоте 1 000 МГц	1,2
Затухание в цепи разомкнутых контактов, дБ, на частоте 1 000 МГц	20
Затухание в цепи замкнутых контактов, дБ, на частоте 1 000 МГц	0,5
Рабочее напряжение, В	5 ± 0,5; 12 ± 1,2; 26,5 ± 2,6
Сопротивление обмотки, Ом	38 ± 4; 140 ± 14; 1000 ± 100









РЕЖИМЫ КОММУТАЦИИ



Коммутируемые токи и напряжения		Род тока	Вид нагрузки	Частота коммутации, Гц, не более	Число коммутационных циклов
I, A	U, B				Ʃ	при Тmax
1,0	28,0	const	активная	10	1,0•106	5,0•105
2,0	28,0	const	активная	10	100,0	50,0
