Реле электромагнитные поляризованные РПА11, РПА12.
Функциональные аналоги: РЭА15, РПВ5 (АО «СКТБ РТ», г.Великий Новгород).

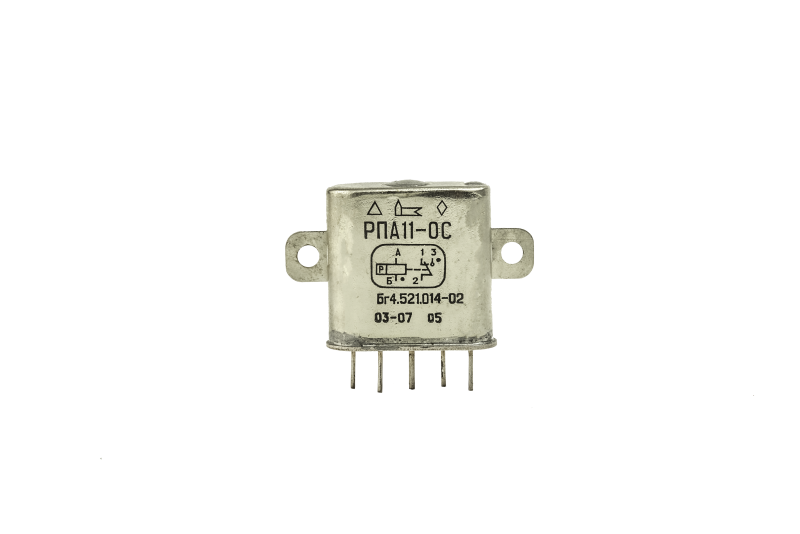

РПА11 – реле слаботочное, электромагнитное, высокочастотное, поляризованное, двухпозиционное, двустабильное, герметичное, управляемое постоянным током.

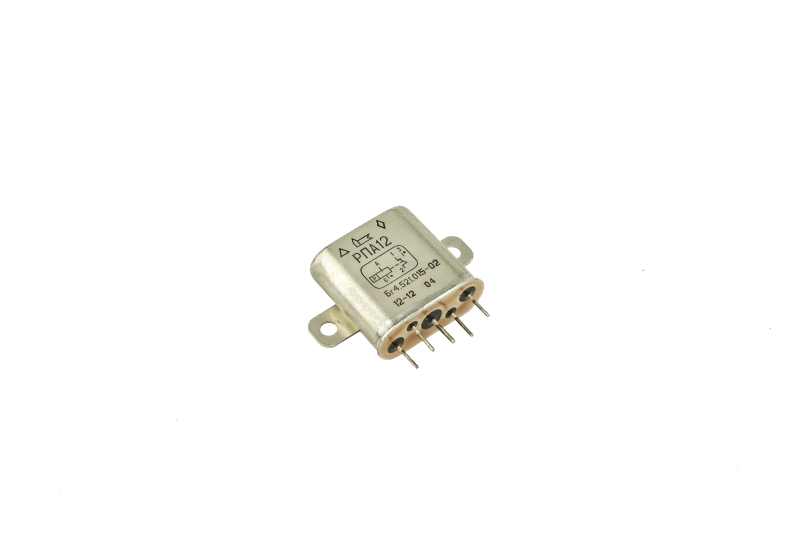

РПА12 – реле слаботочное, электромагнитное, высокочастотное, поляризованное, двухпозиционное, одностабильное, герметичное, управляемое постоянным током.
Реле предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 150 МГц.
Реле выполнено в герметичном металлостеклянном корпусе. Варианты крепления:
- печатный и навесной монтаж, с элементами крепления;
- герметичное.
Реле РПА11, РПА12 соответствуют требованиям ГОСТ 16121-86 и техническим условиям Бг.450.000 ТУ.
Категория качества: ОТК, экспорт, ВП, ОС.
Климатическое исполнение:
- умеренный и холодный климат (УХЛ) – РПА11, РПА12;
- всеклиматическое исполнение (В2) – РПА11В2, РПА12В2.
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 1,5 |
Время срабатывания/отпускания, мс, не более | 10 / 5 |
Сопротивление изоляции м/у токоведущими цепями реле, токоведущими цепями и корпусом, МОм, не менее | 500 |
Электрическая изоляция (испытательное переменное напряжение частотой 50Гц, эффективное значение), В
|
500
500 |
Рабочее напряжение, В | 13 ± 1,3; 27 ± 3; 2,4 |
Сопротивление обмотки, Ом | 280 ± 28; 1100 ± 65; 15 ± 1,5 |
РЕЖИМЫ КОММУТАЦИИ (по исполнениям)
Для исполнений:
- РПА11 Бг4.521.014, РПА11В2 Бг4.521.016, РПА11 Бг4.521.014-02, РПА11В2 Бг4.521.016-02;
- РПА12 Бг4.521.015, РПА12В2 Бг4.521.017, РПА12 Бг4.521.015-04, РПА12В2 Бг4.521.017-04.
Диапазон коммутации | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
0,2 – 0,8 | 6 – 30 | const & vario до 150 МГц | активная | 10 | 1•105 | 5•104 |
0,1 – 0,2 | 30 – 110 | const & vario до 10 000 Гц | активная | 10 | 1•105 | 5•104 |
0,05 – 0,1 | 110 – 250 | |||||
0,05 – 0,4 | 6 – 30 | const | индуктивная т≤0,015 с | 10 | 5•104 | 2,5•104 |
0,1 – 0,4 | 6 - 30 | vario (50 – 10 000) Гц | индуктивная cosφ≥0,3 | 1 | 1•105 | 5•104 |
Для исполнений
- РПА11 Бг4.521.014-01, РПА11В2 Бг4.521.016-01, РПА11 Бг4.521.014-03, РПА11В2 Бг4.521.016-03
- РПА12 Бг4.521.015-01, РПА12В2 Бг4.521.017-01, РПА12 Бг4.521.014-05, РПА12В2 Бг4.521.016-05, РПА12 Бг4.521.014-06, РПА12В2 Бг4.521.016-06
Диапазон коммутации | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
1,0•10-6 – 1,0•10-5 | 0,05 – 1,0 | const & vario до 150 МГц | активная | 10 | 1,0•105 | 5,0•104 |
1,0•10-5 – 1,0•10-4 | 0,5 – 10,0 | активная | 10 | 1,0•105 | 5,0•104 | |
1,0•10-4 – 0,2 | 2,0 – 30,0 | активная | 10 | 1,0•105 | 5,0•104 | |
1,0•10-4 – 0,1 | 2,0 – 30,0 | vario (50 – 10 000) Гц | индуктивная cosφ≥0,3 | 1 | 1,0•105 | 5,0•104 |
0,005 – 0,06 | 2,0 – 30,0 | const | индуктивная т≤0,05 с | 2 | 5,0•104 | 2,5•104 |
0,06 – 0,15 | 2,0 – 30,0 | const | индуктивная т≤0,015 с | 1 | 2,0•104 | 1,0•104 |
Для исполнений:
- РПА12 Бг4.521.015-02, РПА12В2 Бг4.521.017-02, РПА12 Бг4.521.014-03, РПА12В2 Бг4.521.016-03
№№ контактов | Диапазон коммутации | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | ||||
1 – 2 | 1,0•10-6 – 1,0•10-5 | 0,05 – 1,0 | const & vario до 150 МГц | активная | 10 | 1,0•105 | 5,0•104 |
1 – 2 | 1,0•10-5 – 1,0•10-4 | 0,5 – 10,0 | активная | 10 | 1,0•105 | 5,0•104 | |
1 – 2 | 1,0•10-4 – 0,2 | 2,0 – 30,0 | активная | 10 | 1,0•105 | 5,0•104 | |
2 – 3 | 0,2 – 0,8 | 6,0 – 30,0 | активная | 10 | 1,0•105 | 5,0•104 | |
2 - 3 | 0,1 – 0,2 | 30,0 – 110,0 | const & vario до 10 000 Гц | активная | 10 | 1,0•105 | 5,0•104 |
2 - 3 | 0,05 – 0,1 | 110,0 – 250,0 | |||||
2 - 3 | 0,05 – 0,4 | 6,0 – 30,0 | const | индуктивная т≤0,015 с | 10 | 5,0•104 | 2,5•104 |
1 – 2 | 0,005 – 0,06 | 2,0 – 30,0 | const | индуктивная т≤0,05 с | 2 | 5,0•104 | 2,5•104 |
1 – 2 | 1,0•10-4 – 0,1 | 2,0 – 30,0 | vario (50 – 10 000) Гц | индуктивная cosφ≥0,3 | 1 | 1,0•105 | 5,0•104 |
2 - 3 | 0,1 – 0,4 | 6,0 – 30,0 | 1 | 1,0•105 | 5,0•104 | ||
1 – 2 | 0,06 – 0,15 | 2,0 – 30,0 | const | индуктивная т≤0,015 с | 1 | 2,0•104 | 1,0•104 |
