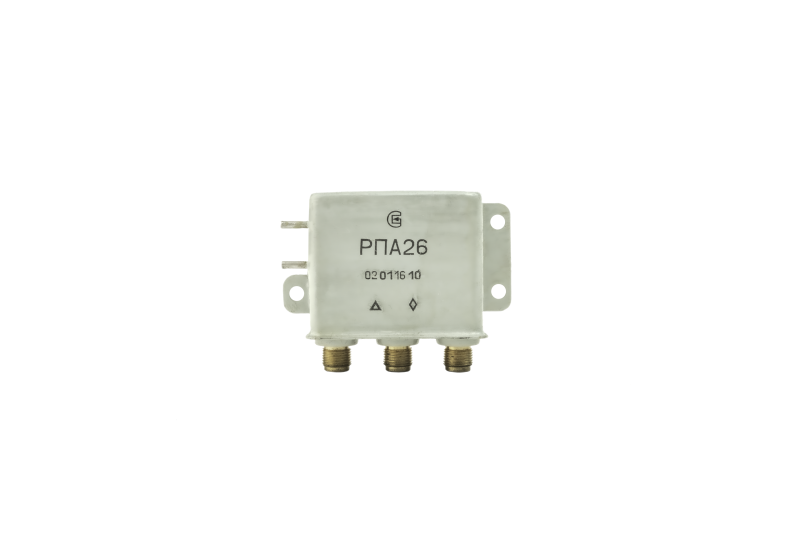

Реле электромагнитные поляризованные РПА26.
Полные иностранные аналоги: реле РПА16 (ГП «Завод Радиореле», Украина).
РПА26 – реле слаботочное, электромагнитное, высокочастотное, поляризованное, двухпозиционное, одностабильное, герметичное с одним высокочастотным коаксиальным переключающим контактом.
Реле предназначено для коммутации электрических цепей переменного тока частотой до 1000 МГц и мощностью до 35 Вт при работе на согласованную нагрузку 50 Ом.
Реле выполнено в металлическом, герметичном корпусе с выводами для монтажа в отверстия.
Реле РПА26 соответствует требованиям технических условий ЛУЮИ.647614.003 ТУ.
Категория качества: ВП.
Климатическое исполнение: умеренный и холодный климат (УХЛ) – РПА26.
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 0,25 |
Время срабатывания/отпускания, мс, не более | 12 / 10 |
Сопротивление изоляции м/у токоведущими цепями реле, токоведущими цепями и корпусом, МОм, не менее | 1000 |
Электрическая изоляция (испытательное переменное напряжение частотой 50Гц, эффективное значение), В
| 650 |
Волновое сопротивление, Ом | 50 |
Частота, коммутируемого сигнала, МГц | до 1000 |
Коэффициент стоячей волны по напряжению, на частоте МГц
|
1,11 1,33 |
Затухание в цепи разомкнутых контактов, дБ, на частоте МГц
|
90 70 |
Рабочее напряжение, В | 12; 27 |
Сопротивление обмотки, Ом | 83; 270 |
РЕЖИМЫ КОММУТАЦИИ
Диапазон коммутации | Частота тока, МГц, не более | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
1,0•10-14 – 15,0 | 50,0 | 1000 | согласованная 50 Ом | 5 | 1,0•105 | 5,0•104 |
15,0 – 35,0 | 150,0 | 400 | 1 | 1,0•105 | 5,0•104 | |
