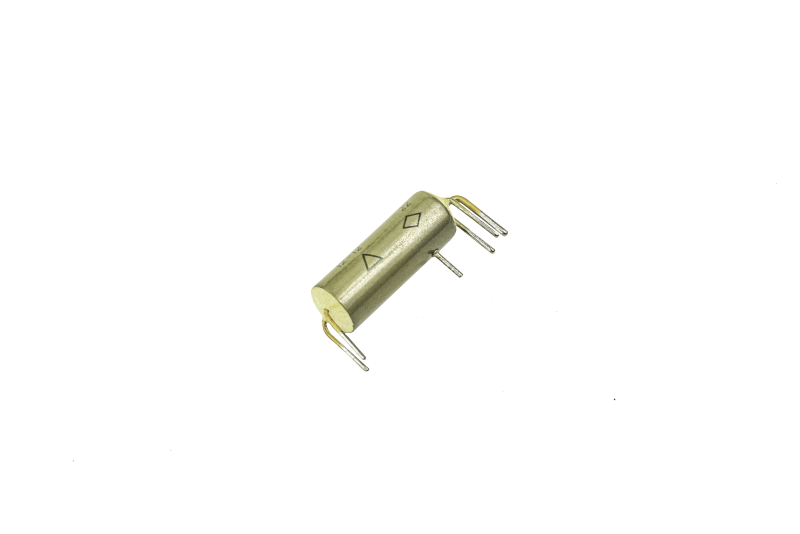

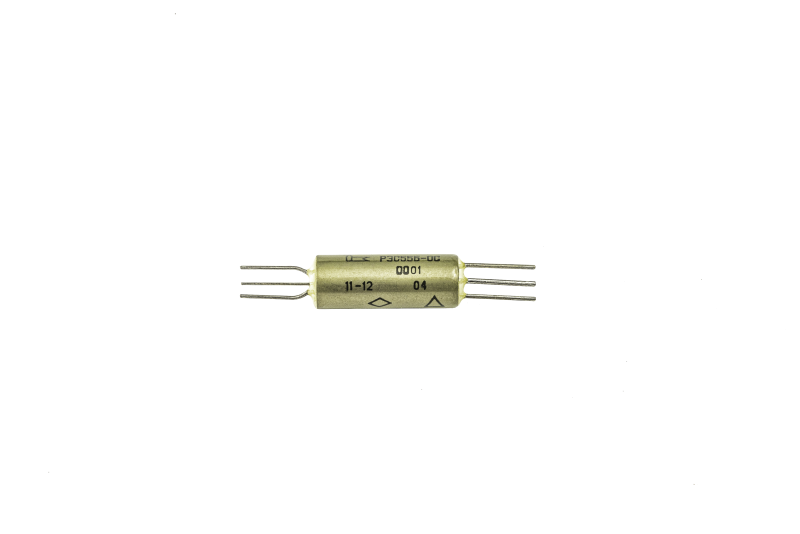

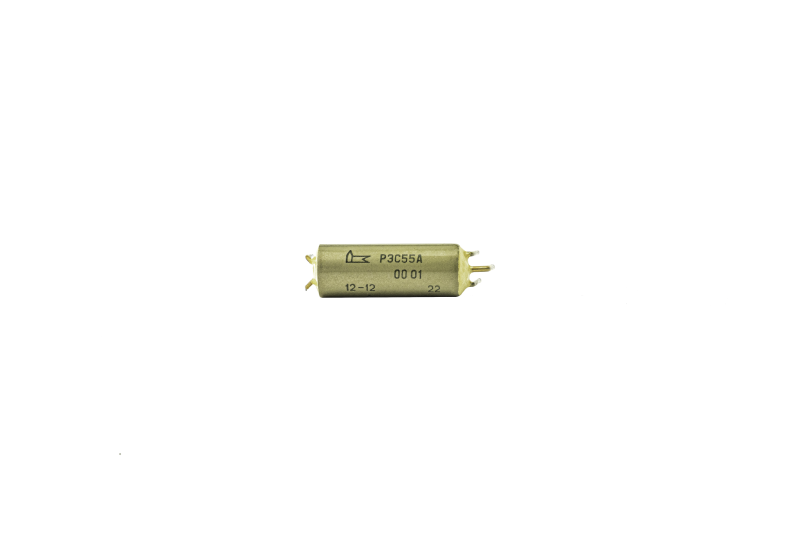

Реле электромагнитное герконовое РЭС55.
Функциональные аналоги: РГК56 (АО «СКТБ РТ», г.Великий Новгород).
РЭС55 – реле слаботочное, электромагнитное, герконовое, низкочастотное, неполяризованное, одностабильное, двухпозиционное, негерметичное, управляемое постоянным током с одним переключающим контактом.
Реле предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10 000 Гц.
Реле имеет защитный экран, выполнено в металлическом корпусе. Варианты крепления:
- РЭС55А, РЭС55А-В – технология пайки в отверстия, без элементов крепления;
- РЭС55Б, РЭС55Б-В – навесной монтаж, без элементов крепления.
Реле РЭС55 соответствует требованиям ГОСТ 16121-86 и техническим условиям РС0.456.011 ТУ.
Категория качества: ОТК, экспорт, ВП, ОС.
Климатическое исполнение:
- умеренный и холодный климат (УХЛ) – РЭС55А, РЭС55Б;
- всеклиматическое исполнение (В) – РЭС55А-В, РЭС55Б-В.
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 0,5 |
Время срабатывания/отпускания, мс, не более | 1,5 / 2,3 |
Сопротивление изоляции м/у токоведущими цепями реле, токоведущими цепями и корпусом, МОм, не менее | 500 |
Электрическая изоляция (испытательное переменное напряжение частотой 50Гц, эффективное значение), В
|
500 150 |
Рабочее напряжение, В | 27 ± 2,7; 12,6 ± 1,26; 6 ± 0,6; 5 ± 0,5; 3 ± 0,3; 10 ± 1; 48 ± 4,8 |
Сопротивление обмотки, Ом | 1880 ± 282; 377 ± 56,5; 95 ± 14,2; 67 ± 10; 35 ± 3,5 |
РЕЖИМЫ КОММУТАЦИИ
Диапазон коммутации | Коммут. мощ-ть, Вт, не более | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | ||||
Для исполнений РС4.569.600-00 … -04 и РС4.569.625-00 … -04 | |||||||
5,0•10-6 – 0,01 | 0,05 – 6,0 | - | const & vario | активная | 50 | 3,0•106 | 1,5•106 |
0,01 – 0,06 | 6,0 – 127,0 | 7,5 | const & vario | активная | 50 | 1,0•106 | 5,0•105 |
0,01 – 0,25 | 6,0 – 36,0 | 7,5 | const | активная | 50 | 5,0•105 | 2,5•105 |
0,01 – 0,25 | 6,0 – 36,0 | 7,5 | vario | активная | 50 | 5,0•105 | 2,5•105 |
0,25 – 0,5 | 6,0 – 36,0 | 15 | const | активная | 10 | 4,0•104 | 2,0•104 |
0,25 – 0,5 | 6,0 – 36,0 | 15 | vario | активная | 10 | 4,0•104 | 2,0•104 |
0,01 – 0,15 | 6,0 – 36,0 | - | const | активная и индуктивная т≤0,015 с | 50 | 1,0•106 | 5,0•105 |
0,01 – 0,1 | 6,0 – 36,0 | - | vario | активная | 50 | 1,0•106 | 5,0•105 |
Для исполнений РС4.569.600-05 … -12 и РС4.569.625-05 … -09 | |||||||
5,0•10-6 – 0,01 | 0,05 – 6,0 | - | const & vario | активная | 50 | 3,0•106 | 1,5•106 |
0,01 – 0,25 | 6,0 – 36,0 | 7,5 | const | активная | 50 | 5,0•105 | 2,5•105 |
0,01 – 0,25 | 6,0 – 36,0 | 7,5 | vario | активная | 50 | 5,0•105 | 2,5•105 |
0,25 – 0,5 | 6,0 – 36,0 | 15 | const | активная | 10 | 4,0•104 | 2,0•104 |
0,25 – 0,5 | 6,0 – 36,0 | 15 | vario | активная | 10 | 4,0•104 | 2,0•104 |
0,01 – 0,15 | 6,0 – 36,0 | - | const | активная и индуктивная т≤0,015 с | 50 | 1,0•106 | 5,0•105 |
0,01 – 0,05 | 6,0 – 36,0 | - | vario | активная | 50 | 7,5•105 | 3,75•105 |
Для исполнений РС4.569.600-13 … -17 и РС4.569.625-10 … -14 | |||||||
0,5 – 1,0 | 6,0 – 36,0 | 30 | const & vario | активная | 1 | 1,0•104 | 5,0•103 |
0,25 – 0,5 | 6,0 – 36,0 | 15 | vario | активная | 10 | 4,0•104 | 2,0•104 |
0,01 – 0,25 | 6,0 – 36,0 | 7,5 | vario | активная | 50 | 5,0•105 | 2,5•105 |
