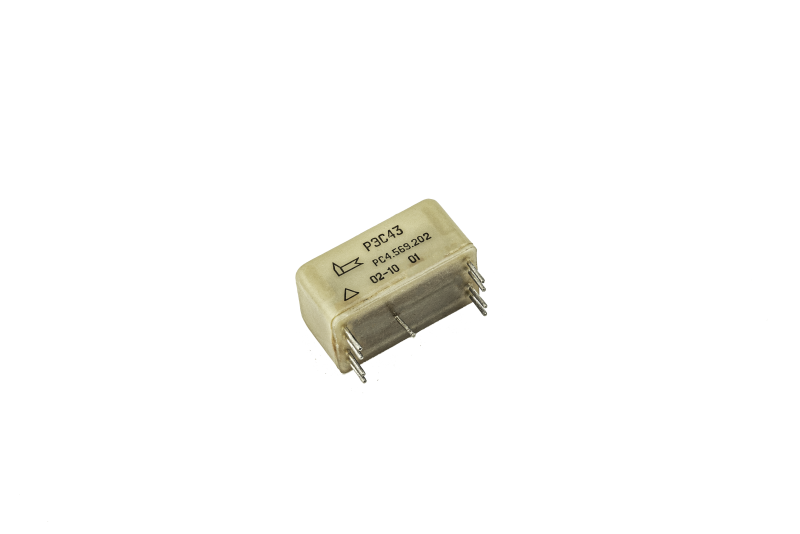

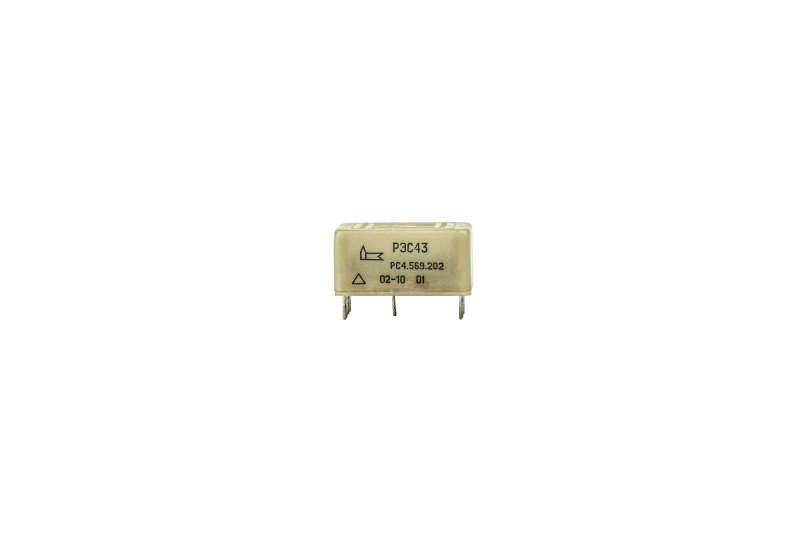

Реле электромагнитное герконовое РЭС43.
Отечественные и зарубежные аналоги отсутствуют.
РЭС43 – реле слаботочное, электромагнитное, герконовое, низкочастотное, неполяризованное, одностабильное, двухпозиционное, негерметичное, управляемое постоянным током с двумя замыкающими контактами.
Реле предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10 000 Гц.
Реле выполнено в пластмассовом, негерметичном корпусе для печатного и навесного монтажа без элементов крепления.
Реле РЭС43 соответствует требованиям ГОСТ 16121-86 и техническим условиям КЩ0.450.014 ТУ.
Категория качества: ОТК, экспорт, ВП, ОС.
Климатическое исполнение: умеренный и холодный климат (УХЛ) – РЭС43.
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 0,2 |
Время срабатывания/отпускания, мс, не более | 1,3 / 0,5 |
Сопротивление изоляции м/у токоведущими цепями реле, токоведущими цепями и корпусом, МОм, не менее | 500 |
Электрическая изоляция (испытательное переменное напряжение частотой 50Гц, эффективное значение), В
|
500
200
300 |
Рабочее напряжение, В | 12; 27 ± 5; 27 ± 3; 27; 10 ±1; 48 ± 5 |
Сопротивление обмотки, Ом | 230 ± 34,5; 460 ± 69; 115 ± 17,25; 1200 ± 180; 2400 ± 360; 600 ± 90; 760 ± 114; 7500 ± 1500 |
РЕЖИМЫ КОММУТАЦИИ
Диапазон коммутации | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
5,0•10-6 – 0,001 | 0,05 – 30,0 | const & vario | активная | 100 | 1,0•108 | 5,0•106 |
0,01 – 0,1 | 0,05 – 30,0 | const & vario | активная | 100 | 1,0•107 | 2,0•106 |
0,1 – 0,25 | 0,05 – 30,0 | const & vario | активная | 100 | 1,0•106 | 2,0•105 |
0,02 – 0,03 | 150,0 – 180,0 | const & vario | активная | 100 | 1,0•106 | 2,0•105 |
0,001 – 0,01 | 0,05 – 30,0 | const & vario | активная | 100 | 1,0•107 | 2,0•106 |
0,01 – 0,1 | 0,05 – 30,0 | const | индуктивная т≤0,015 с | 10 | 1,0•105 | 5,0•104 |
0,1 – 0,2 | 0,05 – 30,0 | const | 10 | 5,0•104 | 2,5•104 | |
