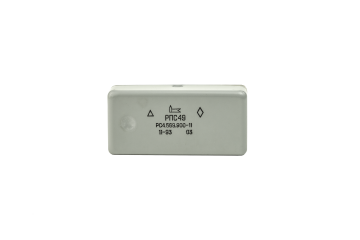

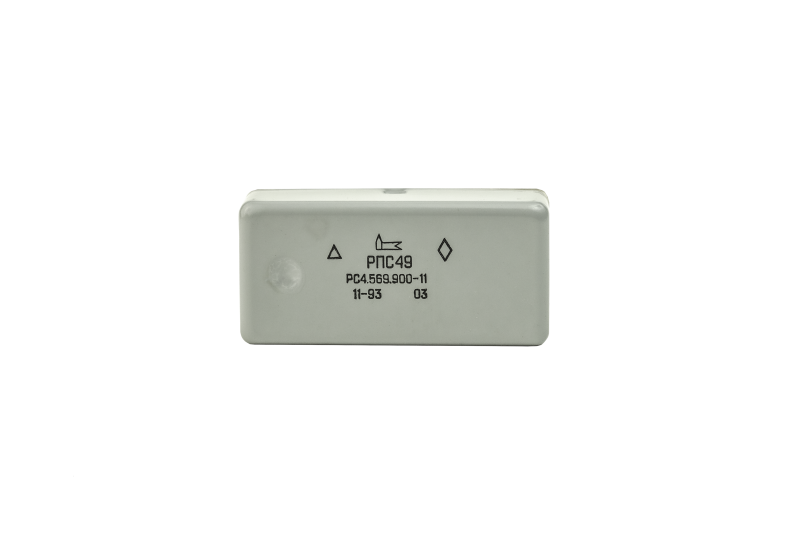

Реле электромагнитное герконовое РПС49.
Отечественные и зарубежные аналоги отсутствуют.
РПС49 – реле слаботочное, электромагнитное, герконовое, поляризованное, низкочастотное, одностабильное, двухпозиционное, негерметичное, управляемое постоянным током.
Реле предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 100 000 Гц.

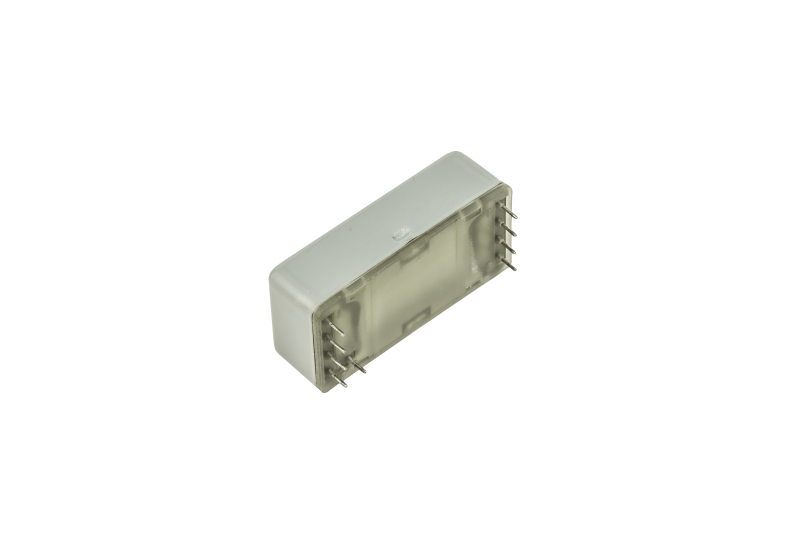

Реле выполнено в металлическом, пылебрызгозащищённом, негерметичном корпусе для печатного и навесного монтажа без элементов крепления.
Реле РПС49 соответствует требованиям ГОСТ 16121-86 и техническим условиям РС0.452.083 ТУ.
Категория качества: ОТК, экспорт.
Климатическое исполнение: умеренный и холодный климат (УХЛ) – РПС49.
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 0,25 |
Время срабатывания/отпускания, мс, не более | 4 – 15 / 1,5 – 2,5 |
Сопротивление изоляции м/у токоведущими цепями реле, токоведущими цепями и корпусом, МОм, не менее | 1000 |
Электрическая прочность изоляции (испытательное переменное напряжение частотой 50 Гц, эффективное значение), В
|
500
|
Рабочее напряжение, В | 5; 12,6; 10; 27; 24 |
Сопротивление обмотки, Ом | 90 ± 9; 68 ± 7; 200 ± 30; 400 ± 60; 305 ± 30; 214 ± 21; 790 ± 118; 1580 ± 237; 1100 ± 165 |
РЕЖИМЫ КОММУТАЦИИ
Диапазон коммутации | Коммут. мощ-ть, Вт, не более | Род тока | Вид нагрузки | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
1,0•10-6 – 0,01 | 0,001 – 0,1 | 12 | const & vario | активная | 4,0•106 | 2,0•106 |
0,011 – 0,025 | 0,1 – 60,0 | 12 | const & vario | активная | 4,0•106 | 2,0•106 |
0,026 – 0,1 | 0,1 – 60,0 | 12 | const & vario | активная | 4,0•106 | 2,0•106 |
0,11 – 0,2 | 31,0 – 60,0 | 12 | const & vario | активная | 1,5•105 | 7,5•104 |
0,15 – 0,35 | 10,0 – 30,0 | 12 | const & vario | активная | 0,8•106 | 0,4•106 |
5,0•10-6 – 1,0 | 0,001 – 60,0 | - | const & vario | активная | 4,0•106 | 2,0•106 |
0,025 | 60,0 | 1,5 ВА | const | индуктивная | 4,0•106 | 2,0•106 |
