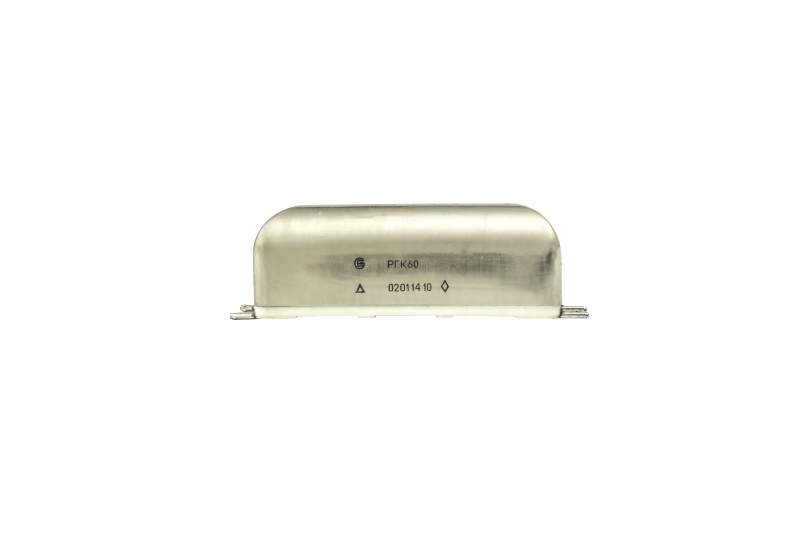

Реле электромагнитное герконовое РГК60.
Функциональные аналоги: реле РГК55 (АО «РЗМКП», Россия), реле серий Cynergy3 (Англия), EDR (Германия), SIL HV Series (Германия).
РГК60 – реле высоковольтное, слаботочное, электромагнитное, герконовое, неполяризованное, постоянного тока, низкочастотное, одностабильное, двухпозиционное, негерметичное с одним замыкающим контактом на герконе МКА 40143.
Реле предназначено для коммутации электрических цепей постоянного тока до 3 А напряжением до 1000 В и мощностью до 50 Вт.
Реле выполнено в металлическом корпусе с планарным расположением выводов.
Реле РГК60 соответствуют требованиям технических условий ЛУЮИ.647613.010 ТУ.
Категория качества: ВП.
Климатическое исполнение: умеренный и холодный климат (УХЛ) – РГК60.
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 0,4 |
Время срабатывания/отпускания, мс, не более | 3 / 3 |
Сопротивление изоляции м/у токоведущими цепями реле, токоведущими цепями и корпусом, МОм, не менее | 1000 |
Электрическая прочность изоляции (испытательное переменное напряжение частотой 50 Гц, эффективное значение), В
|
1000 110 |
Рабочее напряжение, В | 5; 12 |
Сопротивление обмотки, Ом | 100 ± 10; 270 ± 27; 1600 ± 160 |
РЕЖИМЫ КОММУТАЦИИ
Диапазон коммутации | Коммут. мощ-ть, Вт, не более | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | ||||
2,5•10-3 – 0,01 | 500,0 – 1000,0 | 10 | const | активная | 10 | 4,0•105 | 2,0•105 |
2,5•10-3 – 3,0 | 20,0 – 1000,0 | 50 | const | активная | 20 | 3,0•104 | 1,5•104 |
