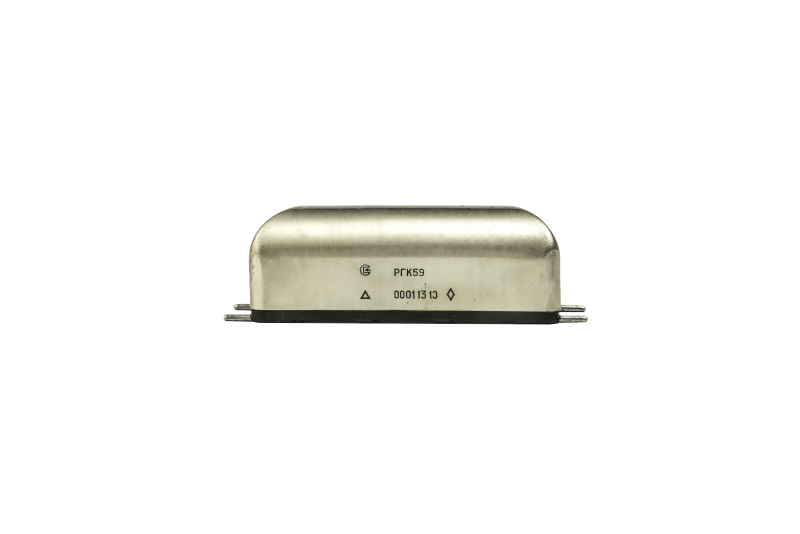

Реле электромагнитное герконовое РГК59.
Функциональные аналоги: реле РГК52, РГК54 (АО «РЗМКП», Россия) и К-32/NХ1 (фирма DOLAM S.A., Польша).
РГК59 – реле слаботочные, электромагнитные, герконовые, неполяризованное, постоянного тока, низкочастотное, одностабильное, двухпозиционное, негерметичное с одним замыкающим контактом.
Реле предназначено для коммутации электрических цепей постоянного тока до 3 А напряжением до 250 В и мощностью до 200 Вт.
Реле выполнено в металлическом корпусе с планарным расположением выводов для объёмного монтажа на печатную плату.
Реле РГК59 соответствуют требованиям технических условий ЛУЮИ.647613.007 ТУ.
Категория качества: ВП.
Климатическое исполнение: умеренный и холодный климат (УХЛ) – РГК59.
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 1 |
Время срабатывания/отпускания, мс, не более | 2 / 2 |
Сопротивление изоляции м/у токоведущими цепями реле, токоведущими цепями и корпусом, МОм, не менее | 500 |
Электрическая изоляция (испытательное переменное напряжение частотой 50Гц, эффективное значение), В
|
200 130 |
Рабочее напряжение, В | 5 ± 0,5; 12 ± 1,2; 27 ± 2,7 |
Сопротивление обмотки, Ом | 500 ± 50; 1200 ± 120; 2500 ± 250 |
РЕЖИМЫ КОММУТАЦИИ
Диапазон коммутации | Коммут. мощ-ть, Вт, не более | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | ||||
0,05 – 0,1 | 15,0 – 50,0 | 5 | const | активная | 50 | 1,0•106 | 5,0•105 |
0,1 – 0,5 | 20,0 – 100,0 | 10 | const | активная | 20 | 1,0•105 | 5,0•104 |
0,5 – 1,0 | 100,0 – 250,0 | 200 | const | активная | 5 | 5,0•104 | 2,5•104 |
1,0 – 3,0 | 15,0 – 36,0 | 100 | const | активная | 5 | 1,0•104 | 5,0•103 |
