Функциональные аналоги: РГК38, РГК38В (АО «СКТБ РТ», г.Великий Новгород).

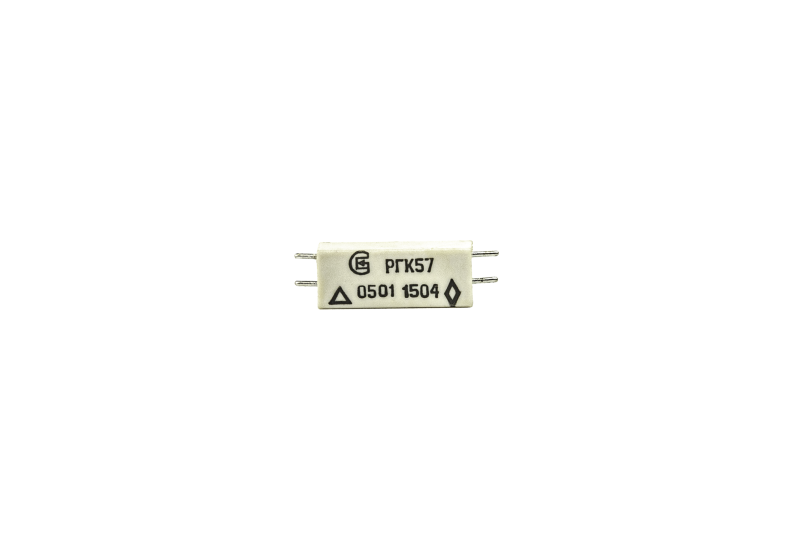

РГК 57, РГК57-1 – реле слаботочные, электромагнитные, герконовые, низкочастотные с одним замыкающим контактом на герконе МКА-07101.

Реле предназначены для коммутации электрических цепей постоянного тока до 0,5 А напряжением до 90 В и мощностью до 10 Вт.

Реле выполнены в опрессованном пластмассовом корпусе и в сборном пластмассовом корпусе. Варианты крепления:

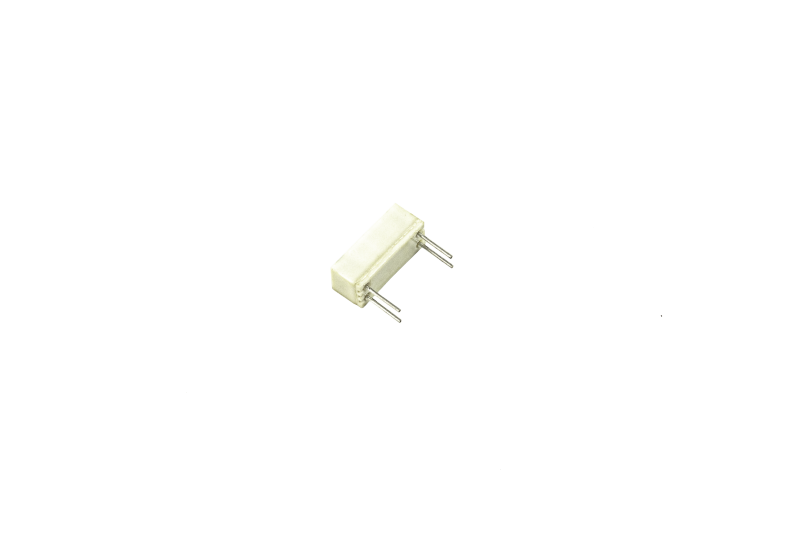

• РГК 57-1 для монтажа на печатную плату «в отверстия»;
• РГК57 с формованными выводами под поверхностный монтаж.

Реле РГК57, РГК57-1 соответствуют требованиям ГОСТ 16121 и техническим условиям ИДЯУ.647613.064 ТУ.



Категория качества: ВП.



Климатическое исполнение:

• умеренный и холодный климат (УХЛ) – РГК57, РГК57-1;

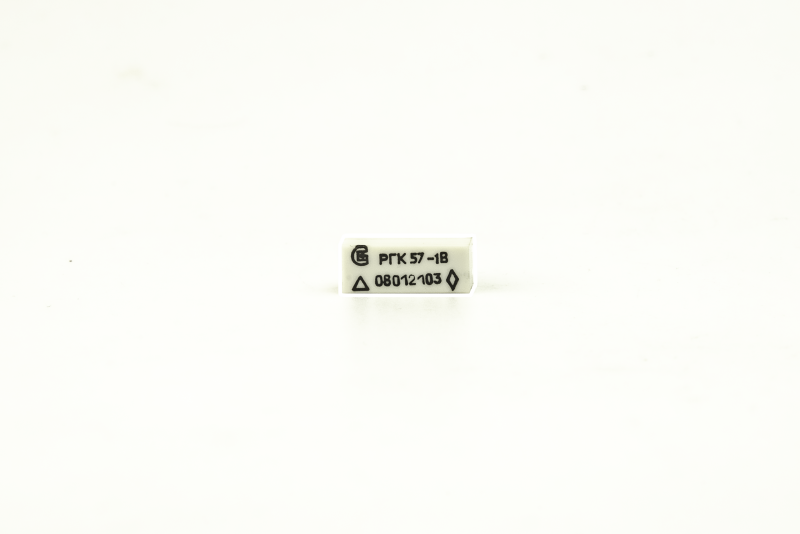

• всеклиматическое исполнение (В) – РГК57В, РГК57-1В.

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ





ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ



Наименование параметра	Значение
Сопротивление цепи контакта, Ом, не более	0,3
Время срабатывания/отпускания, мс, не более	0,5 / 0,5
Сопротивление изоляции м/у токоведущими цепями реле, токоведущими цепями и корпусом, МОм, не менее	500
Электрическая изоляция (испытательное переменное напряжение частотой 50 Гц, эффективное значение), В между токоведущими цепями; между разомкнутыми контактами	500 110
Рабочее напряжение, В	1,5 ± 0,15; 3 ± 0,3; 5 ± 0,5; 12 ± 1,2; 27 ± 2,7
Сопротивление обмотки, Ом	35; 100; 500; 750; 1800; 1760



РЕЖИМЫ КОММУТАЦИИ



Диапазон коммутации		Коммут. мощ-ть, Вт, не более	Род тока	Вид нагрузки	Частота коммутации, Гц, не более	Число коммутационных циклов
I, A	U, B					Ʃ	при Тmax
5,0•10-6 – 1,0•10-4	1,0•10-2 – 5,0•10-2	10	const	активная	100	1,0•106	5,0•105
1,0•10-4  – 0,1	5,0•10-2 – 24,0	10	const	активная	100	5,0•105	2,5•105
1,0•10-2  – 0,5	1,0 – 90,0	10	const	активная	10	2,5•104	1,25•104
