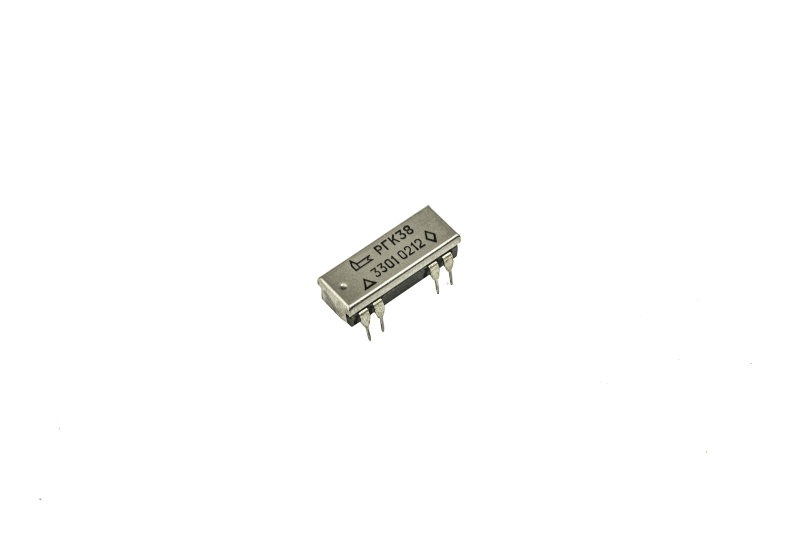

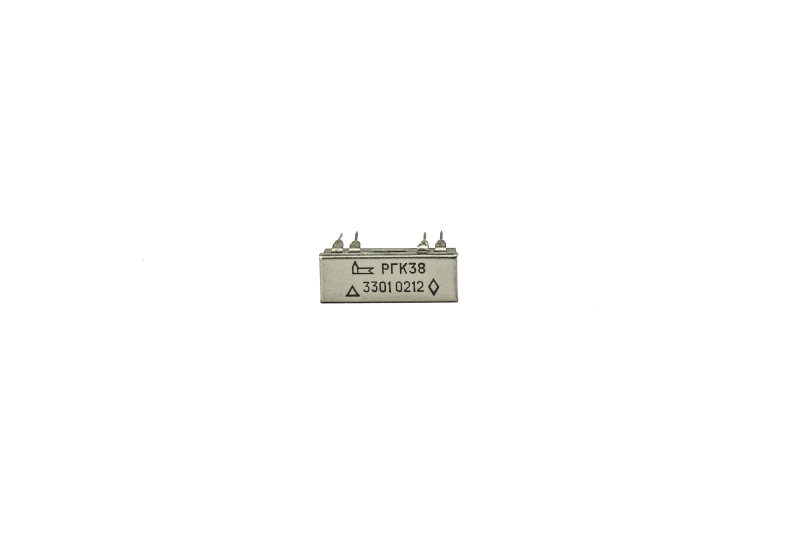

Реле электромагнитное герконовое РГК38.
Отечественные и зарубежные полные аналоги отсутствуют.
РГК38 – реле слаботочное, электромагнитное, герконовое, низкочастотное, неполяризованное, одностабильное, двухпозиционное, негерметичное, управляемое постоянным током.
Реле предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10 000 Гц.
Реле выполнено в миниатюрном сборном пластмассовом корпусе с выводами для поверхностного монтажа или для пайки в отверстия в зависимости от исполнения. Реле имеет защитный экран и встроенный защитный диод для гашения ЭДС самоиндукции.
Реле РГК38 соответствует требованиями ГОСТ 16121-86, ГОСТ ВД 16121-86 и техническим условиям ИДЯУ.647613.017 ТУ.
Категория качества: ВП, экспорт, ОТК.
Климатическое исполнение:
- умеренный и холодный климат (УХЛ) – РГК38;
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 0,15 |
Время срабатывания/отпускания, мс, не более | 1 / 0,5 |
Сопротивление изоляции м/у токоведущими цепями реле, токоведущими цепями и корпусом, МОм, не менее | 1000 |
Электрическая прочность изоляции (испытательное переменное напряжение частотой 50 Гц, эффективное значение), В
|
500 130 |
Рабочее напряжение, В | 6 ± 0,6; 5 ± 0,5; 12 ± 1,2; 27 |
Сопротивление обмотки, Ом | 200 ± 20; 500 ± 50; 2500 ± 250; 1000 ± 100 |
РЕЖИМЫ КОММУТАЦИИ
Диапазон коммутации | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
5,0•10-9 – 0,01 | 5,0•10-5 – 6,0 | const & vario | активная | 100 | 1,0•106 | 5,0•105 |
0,01 – 0,05 | 6,0 – 100,0 | const & vario | активная | 50 | 1,0•106 | 5,0•105 |
0,05 – 0,1 | 6,0 – 100,0 | const & vario | активная | 20 | 1,0•106 | 5,0•105 |
0,1 – 0,5 | 6,0 – 20,0 | const & vario | активная | 10 | 1,0•106 | 5,0•105 |
