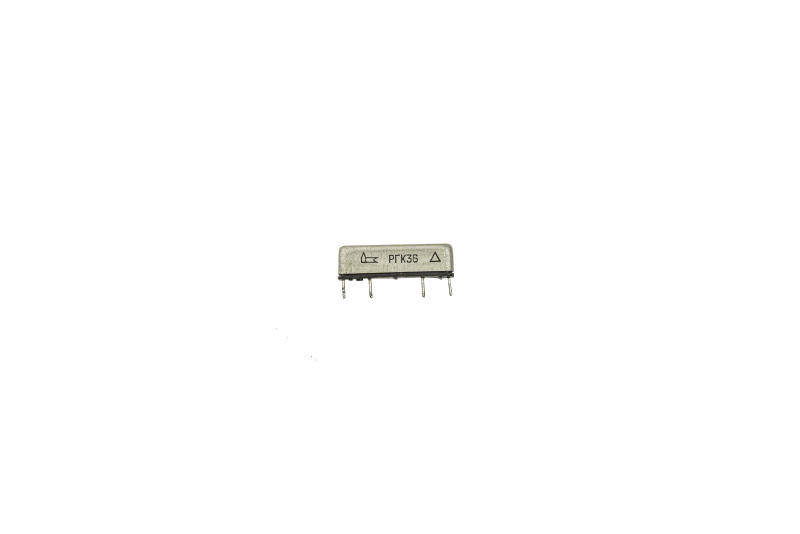

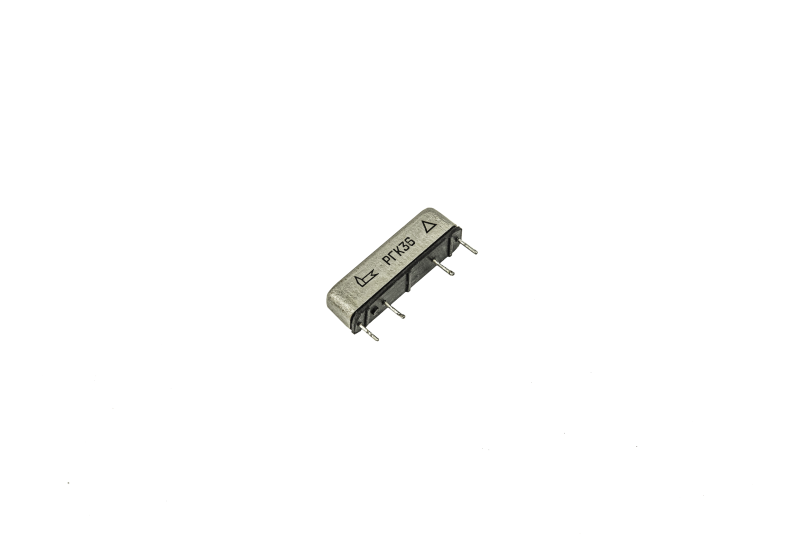

Реле электромагнитное герконовое РГК36.
Отечественные и зарубежные аналоги отсутствуют.
РГК36 – реле слаботочное, электромагнитное, герконовое, низкочастотное, неполяризованное, одностабильное, двухпозиционное, негерметичное, управляемое постоянным током.
Реле предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10 000 Гц.
Реле выполнено в сборном корпусе с пластмассовым основанием, штыревыми выводами для пайки в отверстия и одним замыкающим контактом на герконе МКС-14103. Реле имеет встроенный защитный диод для гашения ЭДС самоиндукции.
Реле РГК36 соответствует требованиями ГОСТ 16121-86 и техническим условиям ИДЯУ.647613.014 ТУ.
Категория качества: ОТК, экспорт.
Климатическое исполнение:
- умеренный и холодный климат (УХЛ2.1) – РГК36;
- всеклиматическое исполнение (В3.1) – РГК36В.
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 0,15 |
Время срабатывания/отпускания, мс, не более | 1 / 0,5 |
Сопротивление изоляции м/у токоведущими цепями реле, токоведущими цепями и корпусом, МОм, не менее | 1000 |
Электрическая прочность изоляции (испытательное переменное напряжение частотой 50 Гц, эффективное значение), В
|
500 130 |
Рабочее напряжение, В | 5; 6; 12; 15; 24; 27 |
Сопротивление обмотки, Ом | 1400 ± 140; 1900 ± 190; 3200 ± 320; 6750 ± 675 |
РЕЖИМЫ КОММУТАЦИИ
Диапазон коммутации | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
5,0•10-9 – 0,01 | 1,0•10-5 – 6,0 | const & vario | активная | 100 | 1,0•108 | 5,0•107 |
0,01 – 0,05 | 6,0 – 100,0 | const & vario | активная | 50 | 1,0•107 | 5,0•106 |
0,05 – 0,1 | 6,0 – 100,0 | const & vario | активная | 20 | 5,0•106 | 2,5•106 |
0,1 – 0,5 | 6,0 – 20,0 | const & vario | активная | 10 | 5,0•106 | 2,5•106 |
