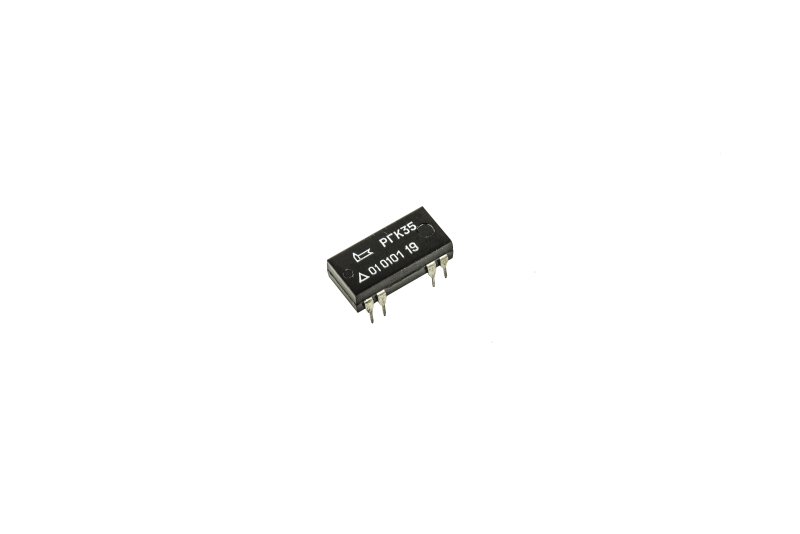

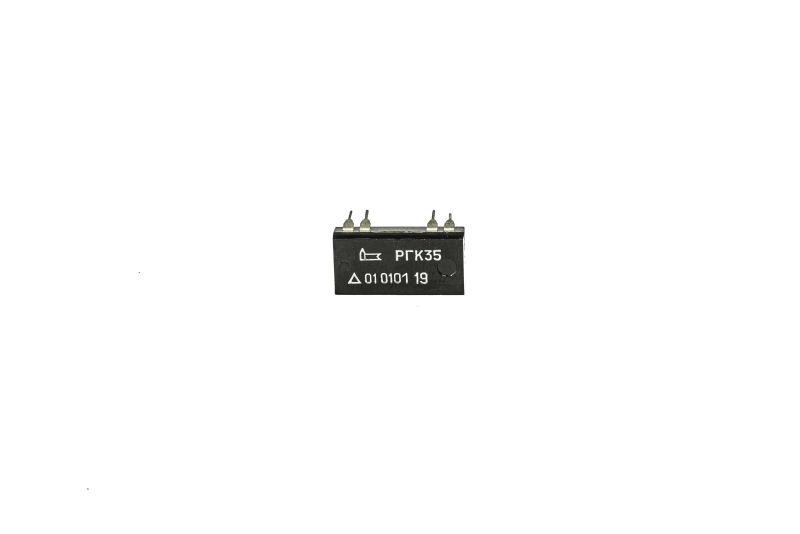

Реле электромагнитное герконовое РГК35.
Отечественные и зарубежные аналоги отсутствуют.
РГК35 – реле слаботочное, электромагнитное, герконовое, низкочастотное, неполяризованное, одностабильное, двухпозиционное, негерметичное, управляемое постоянным током.
Реле предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10 000 Гц.
Реле выполнено в миниатюрном сборном пластмассовом корпусе с защитными экраном и диодом для гашения ЭДС самоиндукции, а также с выводами для поверхностного монтажа или для технологии пайки в отверстия (в зависимости от исполнения).
Реле РГК35 соответствует требованиями ГОСТ 16121-86 и техническим условиям ИДЯУ.647613.012 ТУ.
Категория качества: ОТК, экспорт.
Климатическое исполнение:
- умеренный и холодный климат (УХЛ2.1) – РГК35, РГК35-1, РГК35-2
- всеклиматическое исполнение (В3.1) – РГК35В, РГК35-1В, РГК35-2В.
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 0,15 |
Время срабатывания/отпускания, мс, не более | 1 / 0,5 |
Сопротивление изоляции м/у токоведущими цепями реле, токоведущими цепями и корпусом, МОм, не менее | 1 000 |
Электрическая прочность изоляции (испытательное переменное напряжение частотой 50Гц, эффективное значение), В
|
500 160 |
Рабочее напряжение, В | 6 ± 0,6; 12; 15 ± 1,5; 24± 2,4 |
Сопротивление обмотки, Ом | 220 ± 33; 1200 ± 80; 3200 ± 480; 600 ± 90 |
РЕЖИМЫ КОММУТАЦИИ
Диапазон коммутации | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
5•10-9 – 0,01 | 1•10-5 – 6,0 | const & vario | активная | 100 | 1,0•108 | 5,0•107 |
0,01 – 0,05 | 6,0 – 100,0 | const & vario | активная | 50 | 1,0•107 | 5,0•106 |
0,05 – 0,1 | 6,0 – 100,0 | const & vario | активная | 20 | 5,0•106 | 2,5•106 |
0,1 – 0,5 | 6,0 – 20,0 | const & vario | активная | 10 | 5,0•106 | 2,5•106 |
