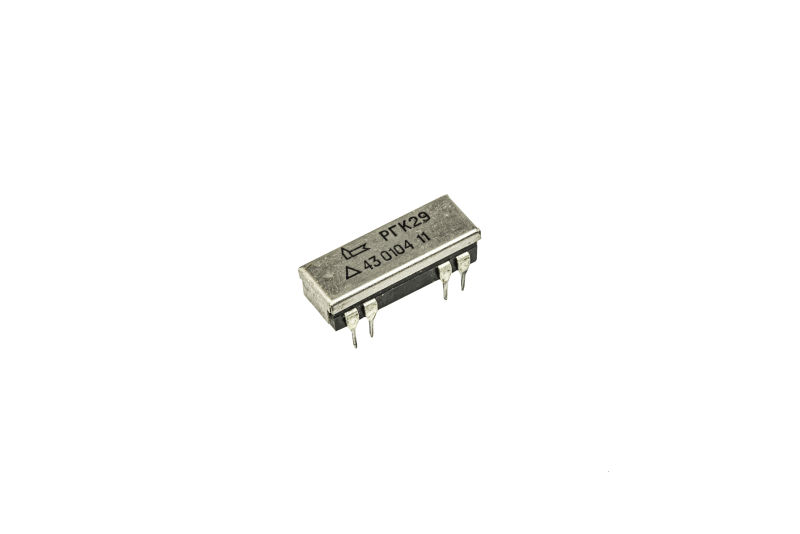

Реле электромагнитное герконовое РГК29.
Отечественные и зарубежные аналоги отсутствуют.
РГК29 – реле слаботочное, электромагнитное, герконовое, низкочастотное, неполяризованное, одностабильное, двухпозиционное, негерметичное, управляемое постоянным током.
Реле предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10 000 Гц.
Реле выполнено в миниатюрном сборном пластмассовом корпусе с защитными экраном и диодом для гашения ЭДС самоиндукции, а также с выводами для поверхностного монтажа или с штыревыми выводами для технологии пайки в отверстия (в зависимости от исполнения).
Реле РГК29 соответствует требованиями ГОСТ 16121-86 и техническим условиям ИДЯУ.647613.002 ТУ.
Категория качества: ОТК, экспорт.
Климатическое исполнение:
- умеренный и холодный климат (УХЛ2.1) – РГК29, РГК29-1, РГК29-2, РГК29-3
- всеклиматическое исполнение (В3.1) – РГК29В, РГК29-1В, РГК29-2В, РГК29-3В.
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 0,15 |
Время срабатывания/отпускания, мс, не более | 1 / 0,5 |
Сопротивление изоляции м/у токоведущими цепями реле, токоведущими цепями и корпусом, МОм, не менее | 1000 |
Электрическая изоляция (испытательное переменное напряжение частотой 50Гц, эффективное значение), В
|
500 160 |
Рабочее напряжение, В | 5 ± 0,5; 6 ± 0,6; 9 ± 0,9; 12 ± 1,2; 15 ± 1,5; 24 ±2,4; |
Сопротивление обмотки, Ом | 200± 30; 500 ± 75; 1000 ± 150; 2500 ± 375 |
РЕЖИМЫ КОММУТАЦИИ
Диапазон коммутации | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
5,0•10-9 – 0,01 | 1,0•10-5 – 6,0 | const & vario | активная | 100 | 1,0•108 | 5,0•107 |
0,01 – 0,05 | 6,0 – 100,0 | const & vario | активная | 50 | 1,0•107 | 5,0•106 |
0,05 – 0,1 | 6,0 – 100,0 | const & vario | активная | 20 | 5,0•106 | 2,5•106 |
0,1 – 0,5 | 6,0 – 20,0 | const & vario | активная | 10 | 5,0•106 | 2,5•106 |
