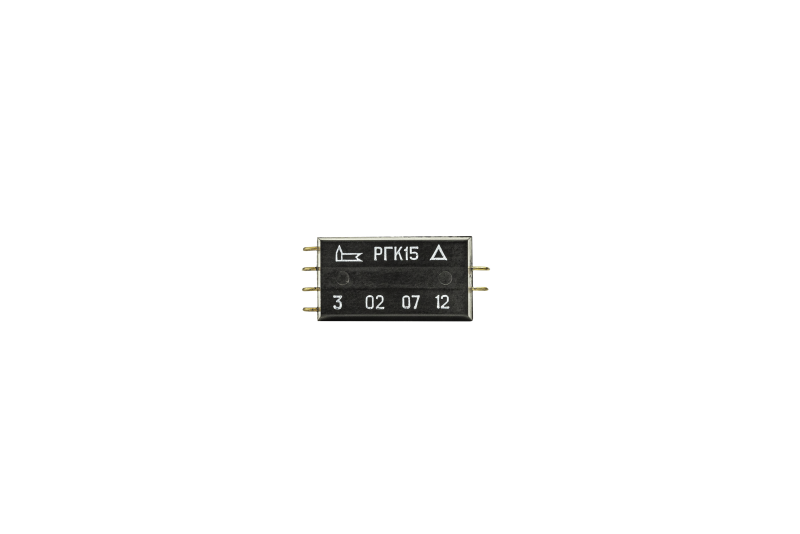

Реле электромагнитное герконовое РГК15.
Отечественные и зарубежные аналоги отсутствуют.
РГК15 – реле слаботочное, электромагнитное, герконовое, низкочастотное, неполяризованное, одностабильное, двухпозиционное, негерметичное, управляемое постоянным током.
Реле предназначено для коммутации электрических цепей постоянного и переменного тока.

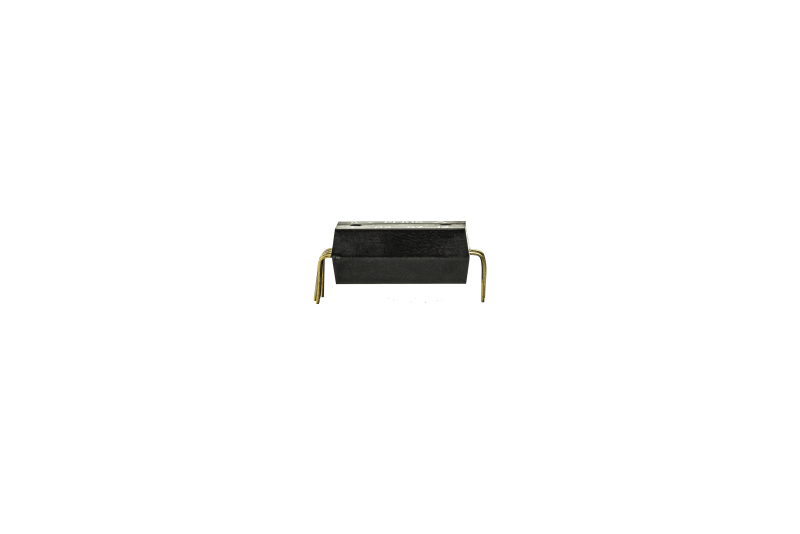

Реле выполнено в миниатюрном сборном пластмассовом корпусе с штыревыми выводами для технологии пайки в отверстия.
Реле РГК15 соответствует требованиями ГОСТ 16121-86 и техническим условиям Бг0.450.003 ТУ.
Категория качества: ОТК, экспорт.
Климатическое исполнение: умеренный и холодный климат (УХЛ2.1) – РГК15.
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 0,2 |
Время срабатывания/отпускания, мс, не более | 1,5 / 0,5 |
Сопротивление изоляции между токоведущими цепями реле, МОм, не менее | 1000 |
Электрическая прочность изоляции (испытательное переменное напряжение частотой 50 Гц, эффективное значение), В
|
500 200 |
Рабочее напряжение, В | 5 ± 0,5; 6 ± 0,6; 12 ± 1,2; 24 ± 2,4; 27 |
Сопротивление обмотки, Ом | 155 ± 15; 650 ± 65; 2400 ± 240 |
РЕЖИМЫ КОММУТАЦИИ
Диапазон коммутации | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
5,0•10-6 – 0,01 | 0,05 – 3,0 | const & vario до 10 кГц | активная | 100 | 9,0•107 | 1,8•107 |
0,01 – 0,1 | 0,05 – 3,0 | активная | 100 | 9,0•106 | 4,5•106 | |
0,1 – 0,25 | 0,05 – 3,0 | активная | 100 | 9,0•105 | 4,5•105 | |
0,02 – 0,03 | 150,0 – 180,0 | активная | 100 | 9,0•105 | 4,5•105 | |
0,001 – 0,01 | 0,05 – 3,0 | активная | 100 | 9,0•106 | 4,5•106 | |
0,01 – 0,1 | 0,05 – 3,0 | const | индуктивная т≤0,015 с | 10 | 1,0•105 | 5,0•104 |
0,1 – 0,2 | 0,05 – 3,0 | const | 10 | 5,0•104 | 2,5•104 | |
