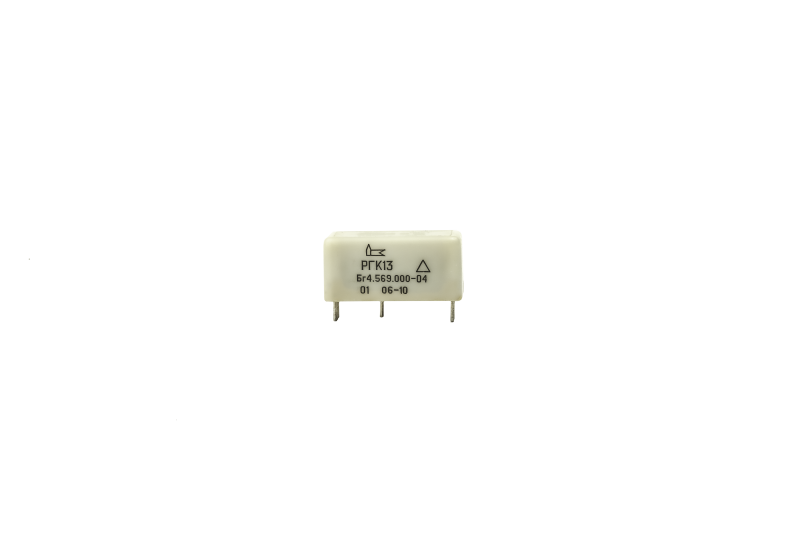

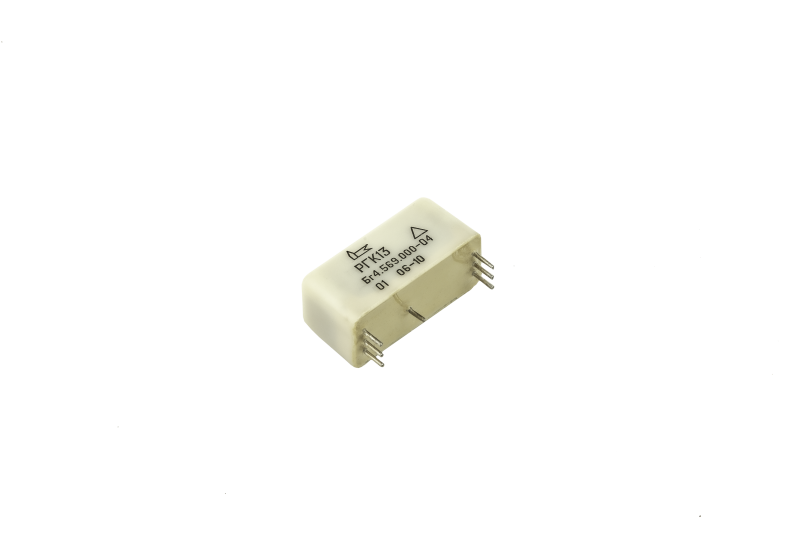

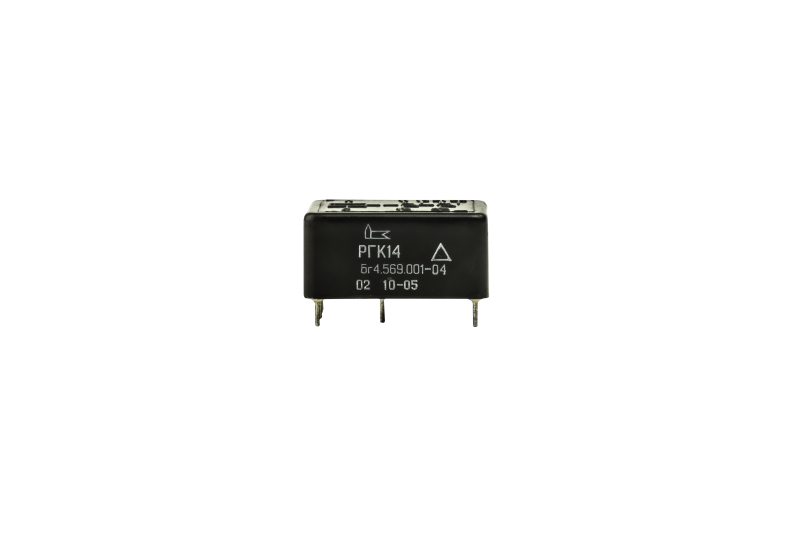

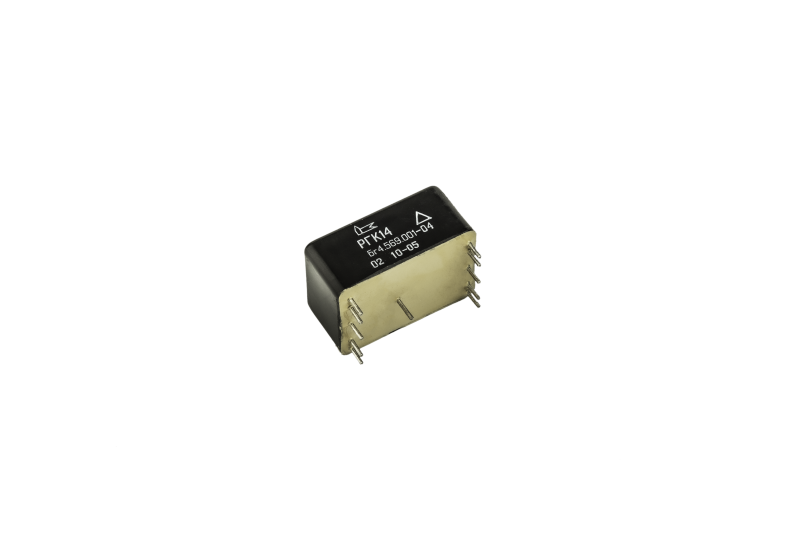

Реле электромагнитное герконовое РГК13, РГК14.
Отечественные и зарубежные аналоги отсутствуют.
РГК13, РГК14 – реле слаботочное, электромагнитное, герконовое, низкочастотное, неполяризованное, одностабильное, двухпозиционное, негерметичное, управляемое постоянным током.
Реле предназначено для коммутации электрических цепей постоянного и переменного тока.
Реле выполнено в пластмассовом негерметичном корпусе для печатного и навесного монтажа без элементов крепления.
Реле РГК13 соответствует требованиями ГОСТ 16121-86 и техническим условиям Бг4.569.000 ТУ.
Реле РГК14 соответствует требованиями ГОСТ 16121-86 и техническим условиям Бг0.450.001 ТУ.
Категория качества: ОТК, экспорт.
Климатическое исполнение: умеренный и холодный климат (УХЛ2.1) – РГК13, РГК14.
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 0,6 |
Время срабатывания/отпускания, мс, не более | 2 / 2,5 |
Сопротивление изоляции между токоведущими цепями, токоведущими цепями и корпусом, МОм, не менее | 500 |
Электрическая прочность изоляции (испытательное переменное напряжение частотой 50 Гц, эффективное значение), В
|
500
125 |
Рабочее напряжение, В | 3 ± 0,3; 5 ± 0,5; 6,3 ± 0,63; 12,6 ± 1,26; 27 ± 2,7 |
Сопротивление обмотки, Ом | 28,2 ± 2,8; 68,8 ± 6,9; 134 ± 20; 440 ± 66; 1700 ± 255 |
РЕЖИМЫ КОММУТАЦИИ
Диапазон коммутации | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | |||
5,0•10-6 – 0,01 | 5,0•10-2 – 6,0 | const & vario | активная | 50 | 5,0•105 | 2,5•105 |
0,01 – 0,25 | 6,0 – 40,0 | const & vario | активная | 50 | 5,0•105 | 2,5•105 |
0,25 – 0,5 | 6,0 – 36,0 | const | активная | 10 | 1,0•104 | 5,0•103 |
0,5 – 1,0 | 6,0 – 36,0 | const | активная | 1 | 1,0•103 | 5,0•102 |
0,01 – 0,15 | 6,0 – 36,0 | const | активная и индуктивная т≤0,015 с; Rакт=240 Ом | 50 | 8,0•105 | 4,0•105 |
