Реле электромагнитное герконовое РГА13.
Реле электромагнитное герконовое РГА13
Отечественные и зарубежные аналоги отсутствуют.
РГА13 – реле слаботочное, электромагнитное, герконовое, высокочастотное, неполяризованное, двухпозиционное, одностабильное, негерметичное с одним замыкающим контактом на герконе МКА-10704 и предназначено для коммутации электрических цепей постоянного тока с частотой коммутации до 50 Гц мощностью до 5 Вт, а также электрических цепей переменного тока с частотой сигнала от 900 до 2000 МГц мощностью до 1 Вт при согласованной нагрузке 50 Ом.

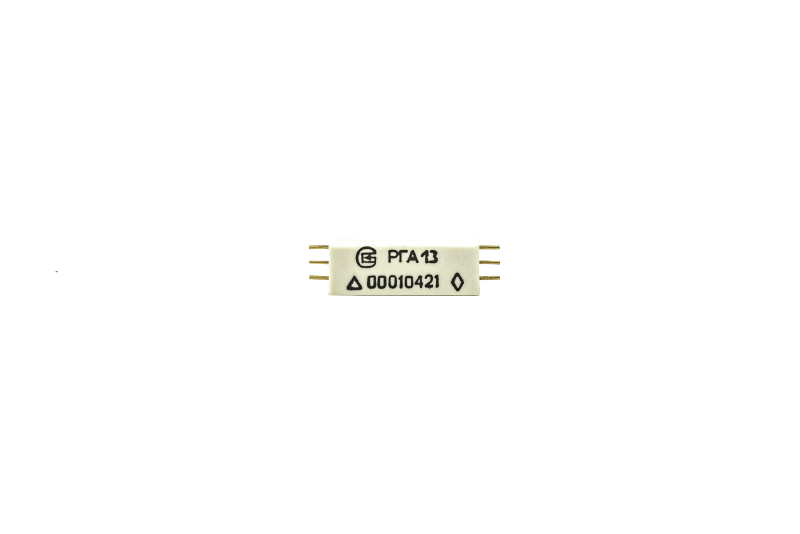

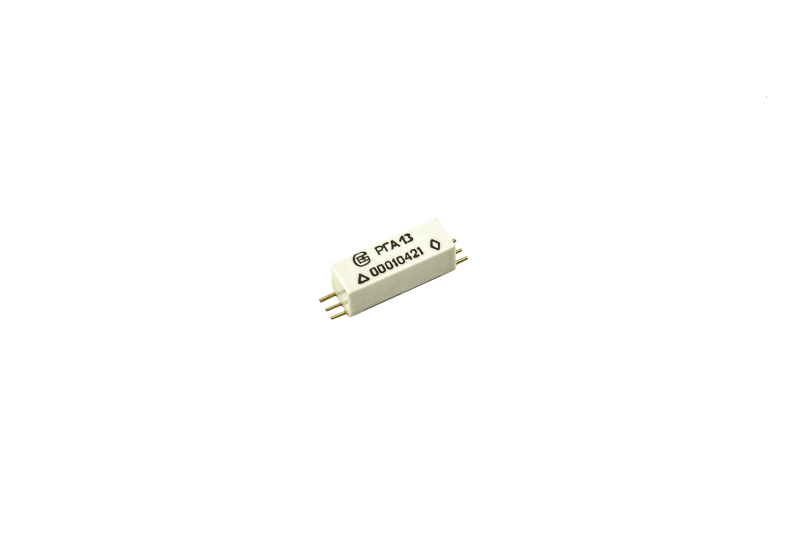

Реле выполнено в миниатюрном сборном пластмассовом корпусе с выводами для поверхностного монтажа.
Реле РГА13 соответствует требованиями ГОСТ 16121 и техническим условиям ИДЯУ.647613.057 ТУ.
Категория качества: ВП.
Климатическое исполнение:
- умеренный и холодный климат (УХЛ) – РГА13;
- всеклиматическое исполнение (В) – РГА13В.
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 0,15 |
Время срабатывания/отпускания, мс, не более | 0,3 / 0,3 |
Сопротивление изоляции м/у токоведущими цепями реле, токоведущими цепями и корпусом, МОм, не менее | 500 |
Электрическая прочность изоляции (испытательное переменное напряжение частотой 50 Гц, эффективное значение), В
|
127 500 200 200 |
Волновое сопротивление, Ом | 50 |
Частота, коммутируемого сигнала, МГц | 900 – 2000 |
Электрическая емкость между разомкнутыми контактами, пФ, не более | 0,3 |
Коэффициент стоячей волны по напряжению, на частоте МГц:
|
1,5 2,5 |
Затухание в цепи разомкнутых контактов, дБ, на частоте МГц | 10 |
Затухание в цепи замкнутых контактов, дБ, на частоте МГц | 3 |
Рабочее напряжение, В | 5 ± 0,5; 12 ± 1,2 |
Сопротивление обмотки, Ом | 400 ± 40; 1300 ± 130 |
РЕЖИМЫ КОММУТАЦИИ
Диапазон коммутации | Коммут. мощ-ть, Вт, не более | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | ||||
5,0•10-6 – 1,5•10-4 | 5,0•10-2 – 1,0•10-1 | 5 | const | активная | 50 | 2,0•106 | 1,0•106 |
5,0•10-4 – 0,25 | 1,0•10-1 – 30,0 | 5 | const | активная | 50 | 1,0•106 | 5,0•105 |
1,0•10-6 – 0,25 | 5,0•10-2 – 30,0 | 1 | vario (900-2000)МГц | согласованная нагрузка 50 Ом | 50 | 1,0•105 | 0,5•105 |
