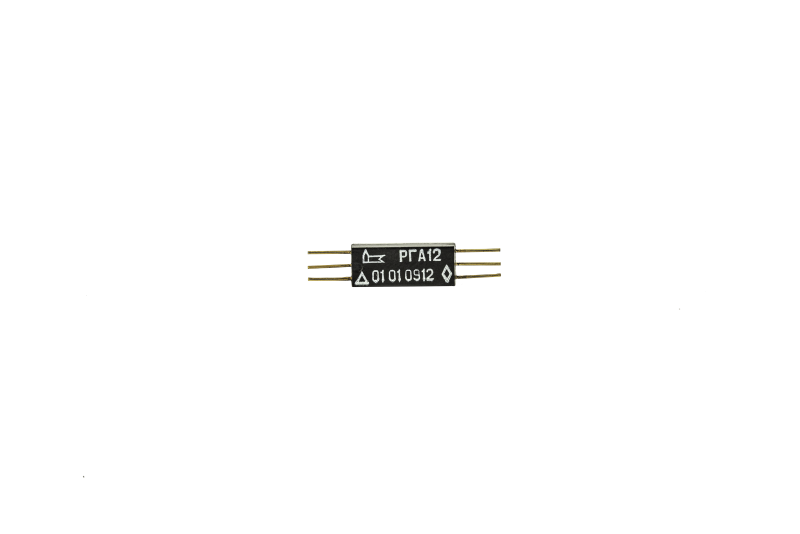

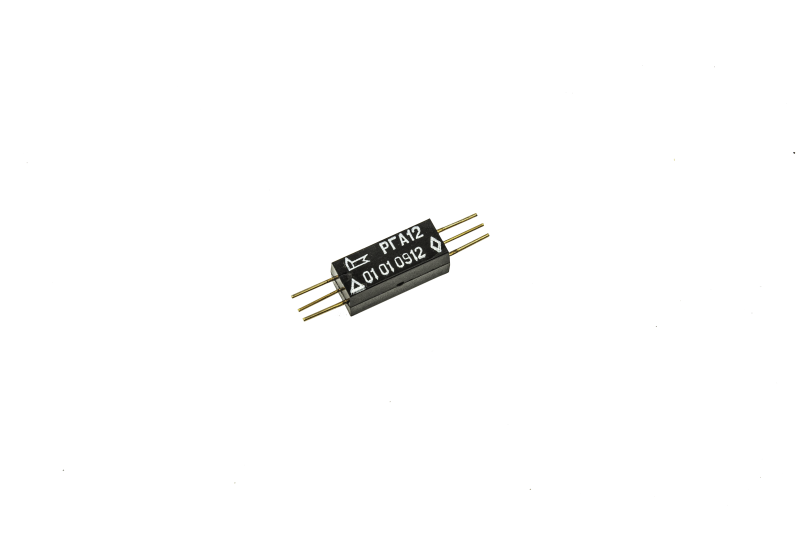

Реле электромагнитное герконовое РГА12
Отечественные и зарубежные аналоги отсутствуют.
РГА12 – реле слаботочное, электромагнитное, герконовое, высокочастотное, неполяризованное, одностабильное, двухпозиционное, управляемое постоянным током, негерметичное.
Реле предназначено для коммутации электрических цепей постоянного тока частотой коммутации до 100 Гц мощностью до 5 Вт и цепей переменного тока частотой от 400 до 1 000 МГц мощностью до 2,5 Вт с частотой коммутации до 100 Гц при согласованной нагрузке 50 Ом.
Реле выполнено в миниатюрном сборном пластмассовом корпусе с выводами для поверхностного монтажа.
Реле РГА12 соответствует требованиям ГОСТ 16121-86 и техническим условиям ИДЯУ.647613.036 ТУ.
Категория качества: ОТК, экспорт, ВП, ОС.
Климатическое исполнение:
- умеренный и холодный климат (УХЛ) – РГА12;
- всеклиматическое исполнение (В) – РГА12В.
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | Значение |
Сопротивление цепи контакта, Ом, не более | 0,3 |
Время срабатывания/отпускания, мс, не более | 0,8 / 0,3 |
Сопротивление изоляции м/у токоведущими цепями реле, токоведущими цепями и корпусом, МОм, не менее | 1000 |
Электрическая прочность изоляции (испытательное переменное напряжение частотой 50 Гц, эффективное значение), В
|
200 500 130 |
Волновое сопротивление, Ом | 50 |
Частота, коммутируемого сигнала, МГц | 400 - 1000 |
Электрическая емкость между разомкнутыми контактами, пФ, не более | 0,5 |
Коэффициент стоячей волны по напряжению, на частоте МГц:
|
1,5 1,8 |
Затухание в цепи разомкнутых контактов, дБ, | 20 |
Затухание в цепи замкнутых контактов, дБ, | 3 |
Рабочее напряжение, В | 5 ± 0,5; 12 ± 1,2 |
Сопротивление обмотки, Ом | 200 ± 20; 650 ± 65 |
РЕЖИМЫ КОММУТАЦИИ
Диапазон коммутации | Коммут. мощ-ть, Вт, не более | Род тока | Вид нагрузки | Частота коммутации, Гц, не более | Число коммутационных циклов | ||
I, A | U, B | Ʃ | при Тmax | ||||
1,0•10-6 – 1,5•10-4 | 0,05 – 1,0 | 5 | const | активная | 100 | 2,5•106 | 1,25•106 |
1,5•10-4 – 0,01 | 0,1 – 36,0 | 5 | const | активная | 100 | 1,0•106 | 5,0•105 |
0,01 – 0,25 | 1,0 – 90,0 | 5 | const | активная | 100 | 1,0•105 | 5,0•104 |
1•10-6 – 0,25 | 0,05 – 20,0 | 2,5 | vario (400-1000)МГц | согласованная нагрузка 50 Ом | 100 | 1,0•105 | 5,0•104 |
