Отечественные и зарубежные аналоги отсутствуют.

УКН1 – устройство коммутации нагрузки, статическое с бесконтактным выходом и гальванической развязкой электрических цепей.

УКН1 предназначено для коммутации электрических силовых цепей постоянного тока до 50 А (импульсного до 330 А) напряжением до 70 В по слаботочным командам, поступающим на его вход управления (основное применение: в блоке отключения нагрузок в РЭА специального назначения взамен силовых электромагнитных реле и контакторов).

УКН1 не требует источника питания для внутренних схем, что позволяет снизить потребляемую мощность и повысить эксплуатационную надёжность.

В УКН1 реализованы два варианта исходного состояния выхода после подачи напряжения на его вход – открытое и закрытое, предусмотрена защита от возникновения перенапряжения на выходе при выключении (применен защитный диод, шунтирующий нагрузку с индуктивным характером).

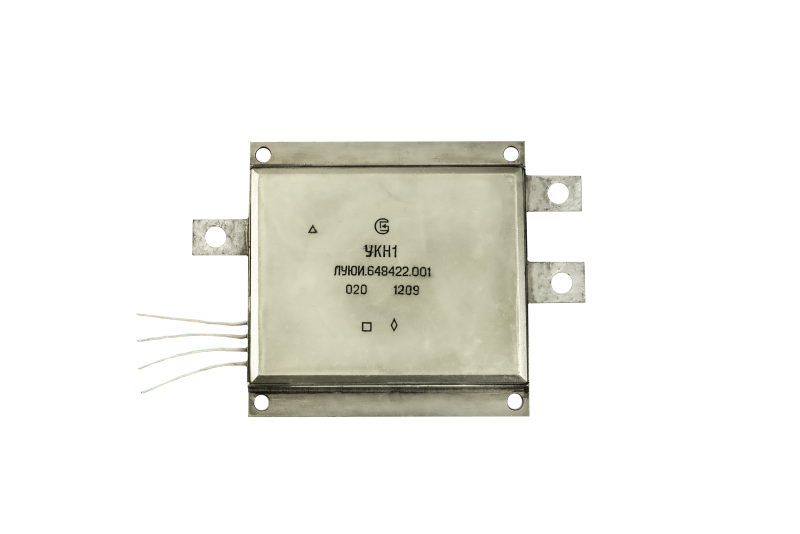

УКН1 выполнено на теплопередающей пластине (основании) в негерметичном металлическом корпусе с выводами, герметизированными компаундом.

УКН1 соответствуют требованиям технических условий ЛУЮИ.648422.001 ТУ.



Категория качества: ВП.



Климатическое исполнение: умеренный и холодный климат (УХЛ) – УКН1.



Поставка УКН1 может быть осуществлена только после согласования с АО "НПК "КБМ".

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ





ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ



Наименование параметра	Значение
Коммутируемое напряжение, В	9-70
Коммутируемый постоянный ток, А, не более	50
Коммутируемый импульсный ток, А, не более	330
Обратный импульсный ток, А, не более	330
Сопротивление в открытом состоянии (при токе не более 50 А), Ом, не более	0,004
Постоянный ток потребления по цепи управления, мА, не более	15
Напряжение управления высокого уровня, В	9-33
Напряжение управления низкого уровня, В	0-3
Время включения/выключения, мс, не более	0,5/0,5
Время задержки включения/выключения, мс	2,5-4,0/2,5-4,0
Сопротивление гальванической развязки между входом управления и выходом, МОм не менее	70
Диапазон изменения температуры среды, °С	от – 60 до + 70
