Отечественные и зарубежные аналоги отсутствуют.

УМ1 – усилитель мощности рулевого привода с гальванической развязкой электрических цепей от корпуса предназначен для коммутации тока нагрузки в соответствии с сигналами, поступающими на входы управления и блокировки с целью управления коллекторным электродвигателем (или иной нагрузкой) по сигналам системы управления в изделиях военной техники специального назначения.

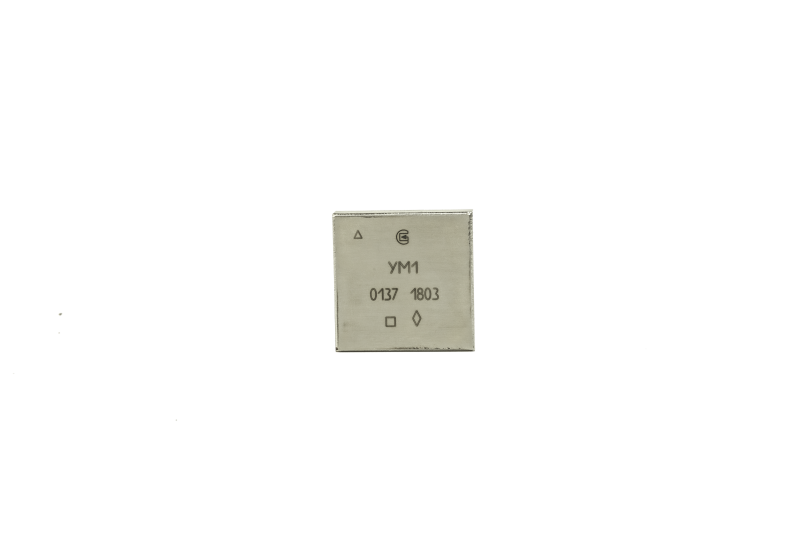

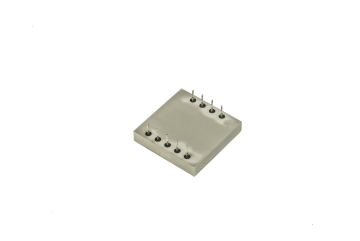

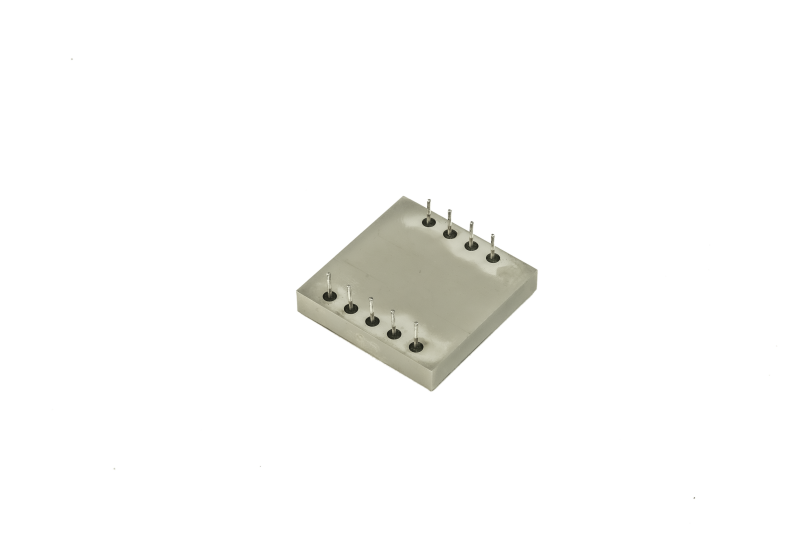

УМ1 выполнен в металлическом корпусе с жесткими штыревыми выводами для монтажа на плату.

УМ1 соответствует требованиям технических условий ЛУЮИ.468361.003 ТУ.



Категория качества: ВП.



Климатическое исполнение: умеренный и холодный климат (УХЛ) – УМ1.



Поставка УМ1 может быть осуществлена только после согласования с АО "НПК "КБМ".

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ





ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ



Наименование параметра	Значение
Напряжение питания, В	не менее ǀ±17ǀ не более ǀ±30ǀ
Коммутируемый средний ток, А, не более	2
Коммутируемый импульсный ток, А, не более	5
Управляющее напряжение низкого уровня, В, не более	0,8
Управляющее напряжение высокого уровня, В	2,0-3,3
Частота управляющего напряжения, Гц	250-5 000
Скважность импульсов управляющего напряжения	1,02-50
Входной ток, мА, не более	3
Ток потребления, мА, не более	50
Сопротивление в открытом состоянии, мОм, не более	250
Время задержки распространения при включении, мкс, не более	5
Время задержки распространения при выключении, мкс, не более	5
Диапазон изменения температуры среды, °С	от – 60 до + 65
