Отечественные и зарубежные аналоги отсутствуют.

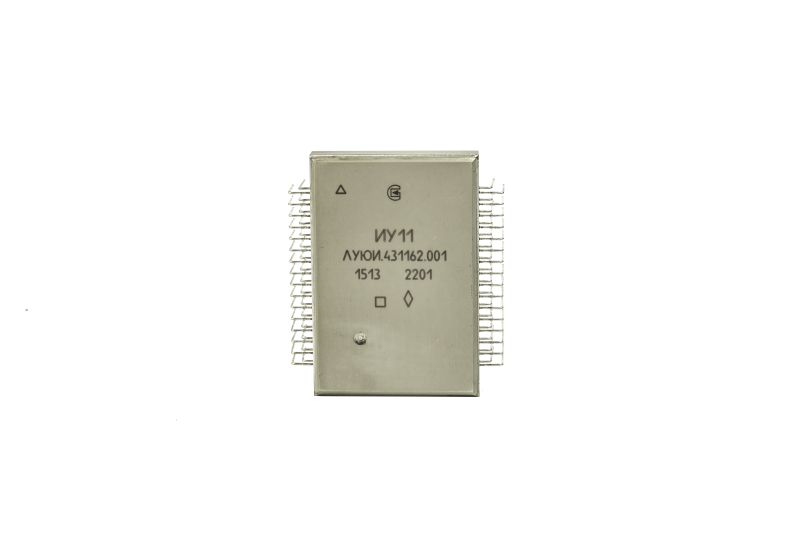

Ключ многоканальный ИУ11 – гибридный тонкопленочный микроузел усилителей мощности с повышенной спецстойкостью.

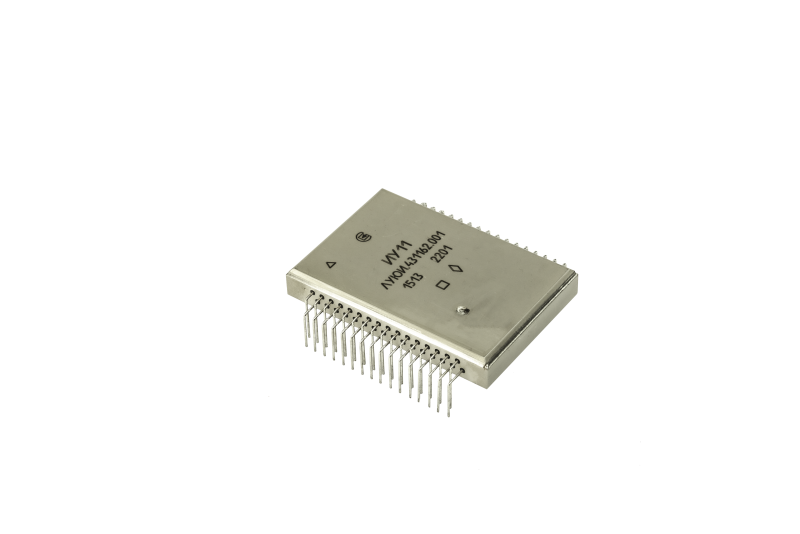

ИУ11 выполнен в герметичном металлостеклянном корпусе и предназначен для коммутации электрических цепей постоянного тока до 1 А напряжением от 1 до 45 В и эксплуатации в качестве встроенного элемента радио-электронной аппаратуры специального назначения.

Функциональное назначение ключа − многократная циклическая коммутация цепей постоянного тока по мажоритарному закону в соответствии с алгоритмом функционирования. Количество силовых коммутируемых выходов с максимальным коммутируемым током 1 А на каждом – 9. Количество мажоритарных элементов – 13.

ИУ11 соответствуют требованиям технических условий ЛУЮИ.431162.001 ТУ.



Категория качества: ВП.



Климатическое исполнение: всеклиматическое исполнение (В) – ИУ11.



Поставка ИУ11 может быть осуществлена только после согласования с ФГУП «ВНИИА имени Н.Л.Духова».

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ





ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ



Наименование параметра	Значение
Коммутируемое напряжение, В, не более	45
Коммутируемый ток (на 1 канал), А, не более	1
Суммарный коммутируемый ток, А, не более	3
Ток потребления (по цепи питания), мА, не более	18
Напряжение управления высокого уровня, В, не более	Uпит+0,4В
Напряжение управления низкого уровня, В, не более	0,8
Напряжение питания, В	5,5
Ток утечки, мА, не более	0,07
Остаточное напряжение открытого ключа, В, не более (при токе коммутации 1А)	0,6
Выходное напряжение низкого уровня, В, не более	0,4
Выходное напряжение высокого уровня, В, не менее	4,1
Время включения, мс, не более	0,7
Время выключения, мс, не более	0,7
Диапазон изменения температуры среды, °С	от – 60 до + 85
Гамма-процентная наработка до отказа Тɣ при ɣ = 97,5 % в типовом режиме эксплуатации, ч, не менее	10 000
