Отечественные и зарубежные полные аналоги отсутствуют.

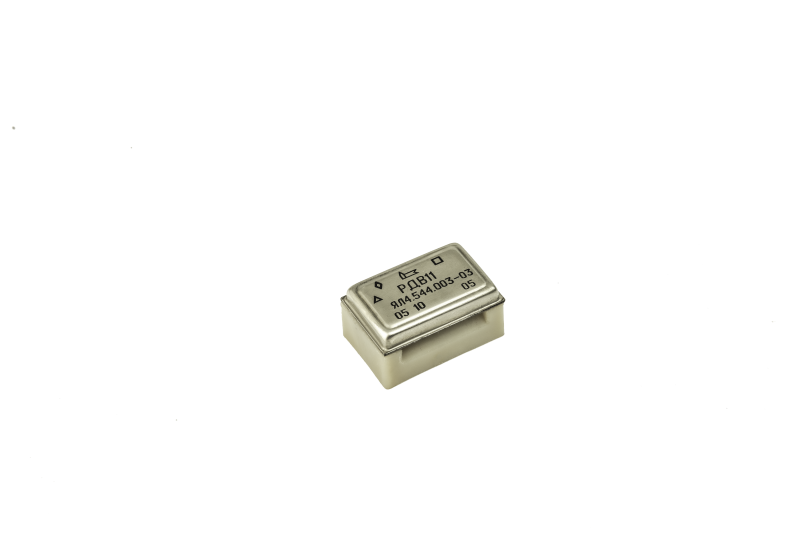

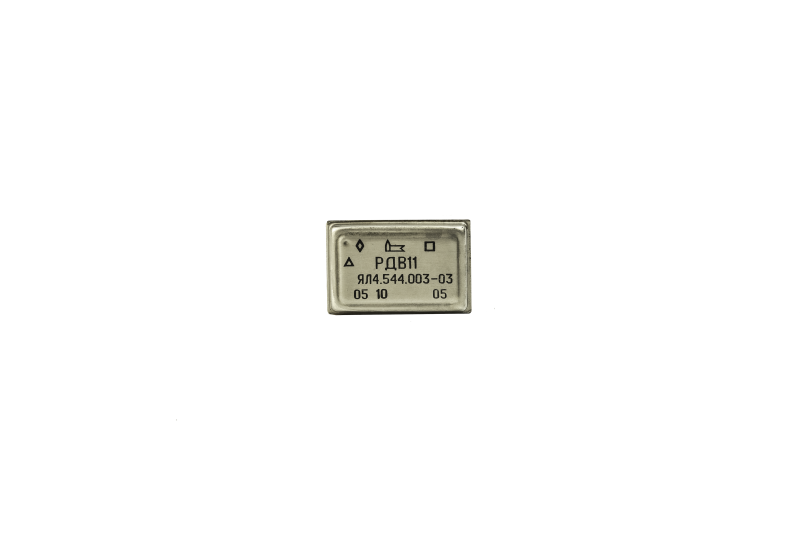

РДВ11 – реле времени статическое коммутационное, слаботочное, с нерегулируемыми (фиксированными) выдержками времени, управляемое постоянным током.

Реле предназначено для коммутации электрических цепей постоянного тока с фиксированными выдержками времени от 0,05 до 7 200 секунд.

Реле выполнены в герметичном металлостеклянном корпусе типа 155.15-2.

Реле РДВ11 соответствуют требованиям технических условий ЯЛ4.544.003ТУ.



Категория качества: ОТК, экспорт, ВП



Климатическое исполнение: всеклиматическое исполнение (В).

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ



Исполнение	Коммутируемое напряжение, В	Коммутируемый ток, А,  не более	Остаточное напряжение, мВ, не более	Рабочее напряжение питания, В	Ток потребления, мА, не более	Ток утечки, мА, не более	Время срабатывания, с	Время восстановления, мс, не более	Электрическая прочность изоляции между токоведущими цепями и корпусом (эффективное значение), В, не менее	Сопротивление изоляции между токоведущими цепями и корпусом, МОм
ЯЛ4.544.003, -01…-44	4,5−80,0	0,4	1,5 (при t окр.ср.= -60° С)	24+7-4	10	1,5 (при t окр.ср.= 85° С)	0,05− 7 200	50	180	200
			0,8 (при t окр.ср.= 25±10° С)			0,2 (при t окр.ср.= 25±10° С)
