Функциональные аналоги: реле FS24D20-06 (фирма Teledyne Relays, США).

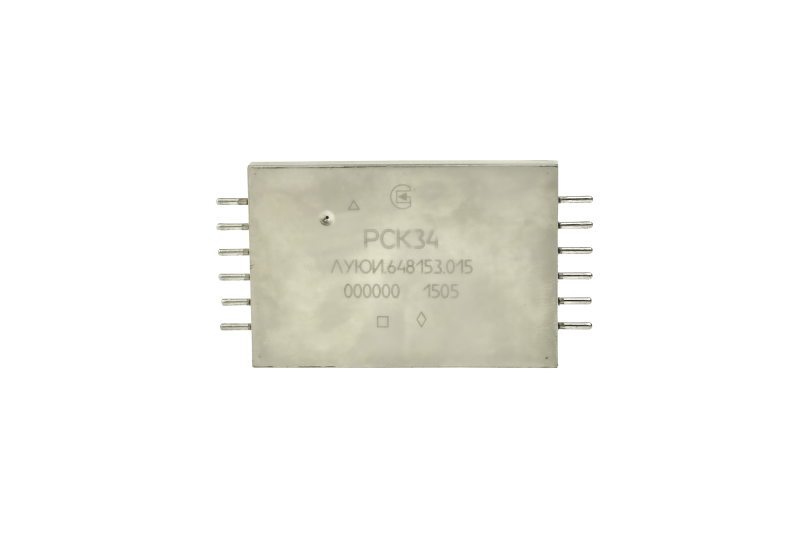

РСК34 – реле слаботочные, статические переменного тока с бесконтактным выходом и гальванической развязкой электрических цепей.

Реле предназначены для коммутации электрических цепей переменного тока до 20 А номинальным напряжением 115 В с номинальной частотой 400 Гц в аппаратуре специального назначения.

Реле выполнены в герметичных металлостеклянных корпусах с планарным расположением выводов. Реле не требуют источника питания для внутренних схем и имеют схему защиты от пониженного входного напряжения и схему контроля включения при минимальном коммутируемом напряжении.

Реле РСК34 соответствуют требованиям технических условий ЛУЮИ. 648153.015 ТУ.



Категория качества: ВП.



Климатическое исполнение: всеклиматическое исполнение (В) – РСК34.

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ

Исполнение	Коммутируемое напряжение, В, не более	Коммутируемый ток, А	Остаточное напряжение, мВ, не более	Напряжение управления, В	Ток потребления, мА, не более	Ток утечки, мА, не более	Время включения, мс, не более	Время выключения, мс, не более	Сопротивление гальванической развязки между входом и выходом, МОм, не менее	Сопротивление изоляции между токоведущими цепями и корпусом, МОм
ЛУЮИ.648153.015	240,0	5,0	2000,0	4,5−5,5	60,0	2,0	15,0	15,0	500,0	200,0
-01		10,0
-02		20,0
