Функциональные аналоги РСК28: реле RDHA701FP10A8QK (фирма International Rectifier, США).

Функциональные аналоги РСК32: реле серии KL/KD (фирма Teledyne relays, США).

РСК28, РСК32 – реле статические, многоканальные (4, 8, 16 каналов коммутации) слаботочные, низкочастотные, с бесконтактным выходом, с гальванической (трансформаторной) развязкой электрических цепей.

Реле предназначены для коммутации электрических цепей постоянного тока до 5 А напряжением до 60 В в аппаратуре специального назначения.

Реле выполнены в герметичных металлостеклянных корпусах с планарным расположением выводов.

Реле РСК28, РСК32 соответствуют требованиям технических условий ЛУЮИ.648153.002 ТУ.



Категория качества: ВП.



Климатическое исполнение: всеклиматическое исполнение (В) – РСК28, РСК32.

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ

Исполнение	Коммутируемое напряжение, В, не более	Коммутируемый ток, А	Остаточное напряжение, мВ, не более	Напряжение управления, В	Ток потребления, мА, не более	Ток утечки, мА, не более	Время включения, мс, не более	Время выключения, мс, не более	Сопротивление гальванической развязки между входом и выходом, МОм, не менее	Сопротивление изоляции между токоведущими цепями и корпусом, МОм

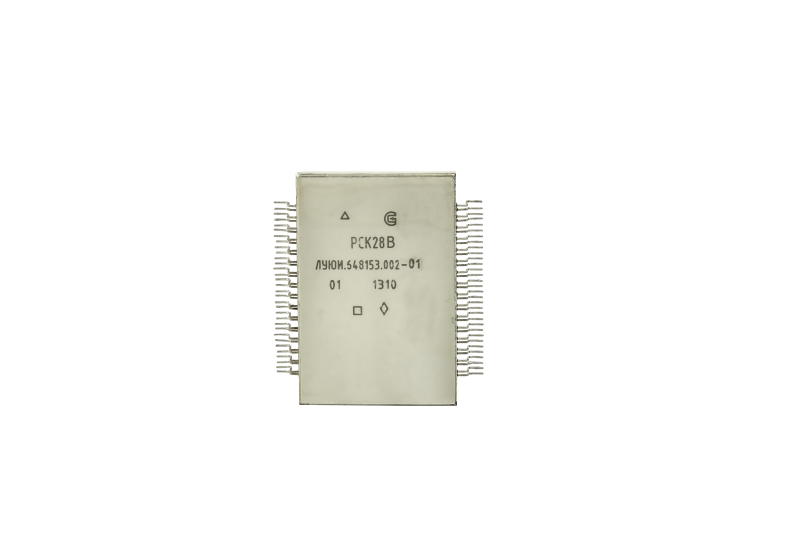

РСК28
ЛУЮИ.648153.002	60,0	1,0	150,0	3,5−5,5	10,0	0,01	0,015	0,2	200,0	200,0
-01		0,5	100,0		15,0

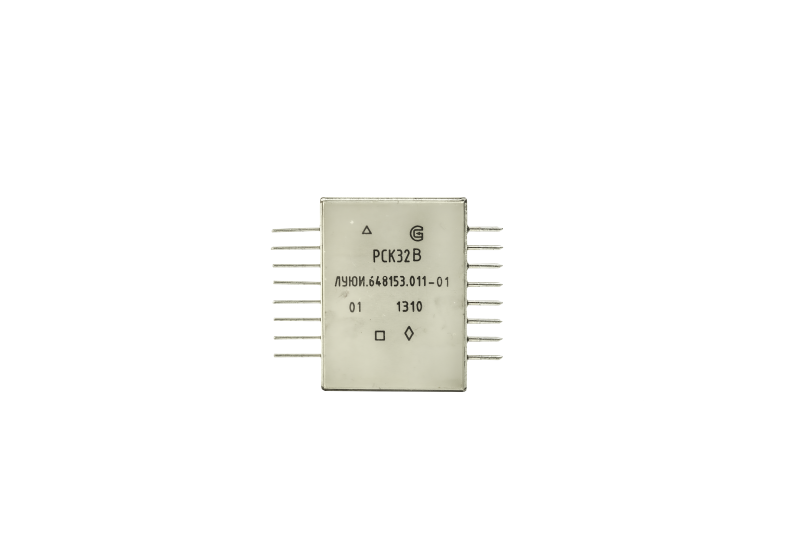

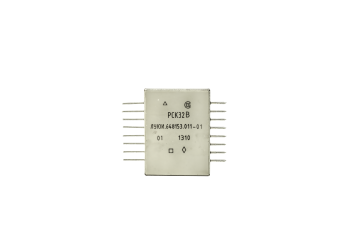

РСК32
ЛУЮИ.648153.011	60,0	5,0	100,0	3,5−5,5	8,5	1,0	0,015	0,2	200,0	200,0
-01
