Отечественные и зарубежные аналоги отсутствуют.

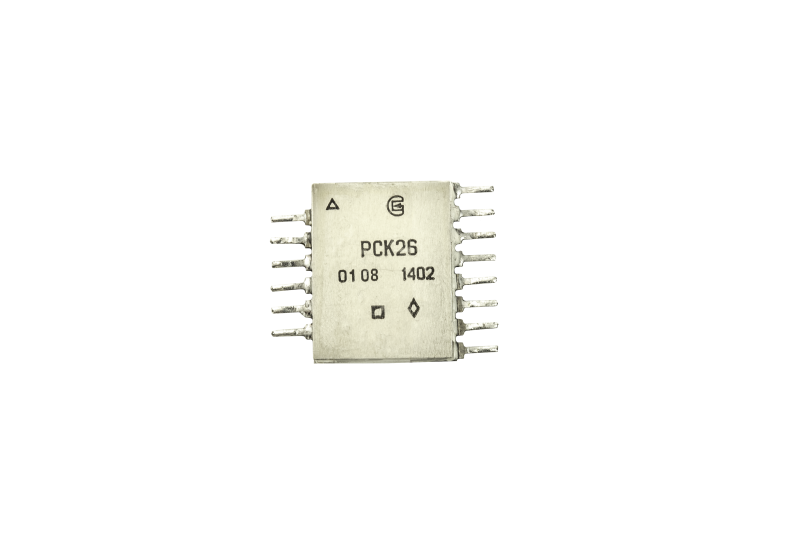

РСК26 – реле слаботочные статические низкочастотные, бескорпусные, с возможностью резервирования и гальванической (трансформаторной) развязкой электрических цепей, со сниженной массой обеспечивают возможность создания аппаратуры с резервированием и незаземленной нагрузкой.

Реле предназначены для коммутации электрических цепей постоянного тока до 2 А (импульсного – до 5 А) напряжением до 36 В в составе герметичной (герметизированной) аппаратуры.

Реле выполнены на керамической подложке с планарным расположением выводов, герметизированы компаундом со стороны элементов и закрыты крышкой для защиты от механических воздействий.

Реле РСК26 соответствуют требованиям технических условий ЛУЮИ.648153.005 ТУ.



Категория качества: ВП.



Климатическое исполнение: умеренный и холодный климат (УХЛ) – РСК26.

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ

Исполнение	Коммутируемое напряжение, В, не более	Коммутируемый ток, А	Остаточное напряжение, мВ, не более	Напряжение управления, В		Ток потребления, мА, не более	Ток утечки, мА, не более	Время включения, мс, не более	Время выключения, мс, не более	Сопротивление гальванической развязки между входом и выходом, МОм, не менее	Сопротивление изоляции между токоведущими цепями и корпусом, МОм
ЛУЮИ.648153.005	36,0	2,0	250 Uупр. = 22В, Iком. = 2А 700 Uупр. = 22В, Iком.имп. = 5А, tимп. ≤ 100 мс, Q ≥ 20	22,0−34,0		5,0	0,0050 – для выходов 1 и 2 0,0025 – для выходов 3 и 4	0,1	0,5	20,0	−
-01			250 Uупр. = 22В, Iком. = 2А 300 Uупр. = 22В, Iком.имп. = 2,5А, tимп. ≤ 300 мс, Q ≥ 20				0,0050
