Функциональные аналоги: реле MPC-53504-100-20-BS (производитель Micropac Industries Inc, США).

РСК22, РСК23 – реле статические с бесконтактным выходом предназначены для коммутации цепей постоянного тока до 20 А в радиоэлектронной аппаратуре специального и общепромышленного применения.

Реле имеют гальваническую (трансформаторную) развязку входа и выхода, защиту выходных цепей от короткого замыкания.

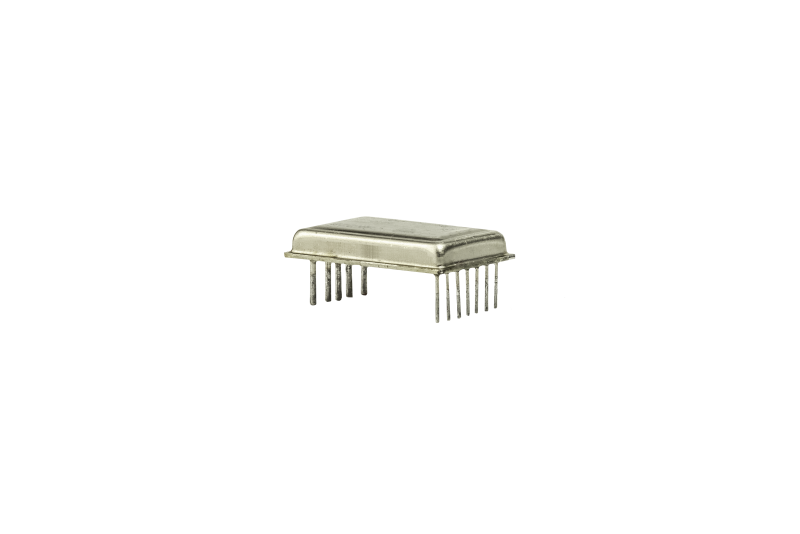

Реле выполнены в герметичных металлостеклянных корпусах с вертикальным расположением выводов.

Реле РСК22, РСК23 соответствуют требованиям технических условий ИДЯУ.648153.015 ТУ.



Категория качества: ВП.



Климатическое исполнение:

• умеренный и холодный климат (УХЛ 2.1) – РСК22, РСК23 (ИДЯУ.648153.015, ИДЯУ.648153.016);

всеклиматическое исполнение (В 2.1) – РСК22В, РСК23В (ИДЯУ.648153.015-01, ИДЯУ.648153.016-01).

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ



Исполнение	Коммутируемое напряжение, В, не более	Коммутируемый ток, А	Остаточное напряжение, мВ, не более	Напряжение управления, В	Ток потребления, мА, не более	Ток утечки, мА, не более	Время включения, мс, не более	Время выключения, мс, не более	Сопротивление гальванической развязки между входом и выходом, МОм, не менее	Сопротивление изоляции между токоведущими цепями и корпусом, МОм

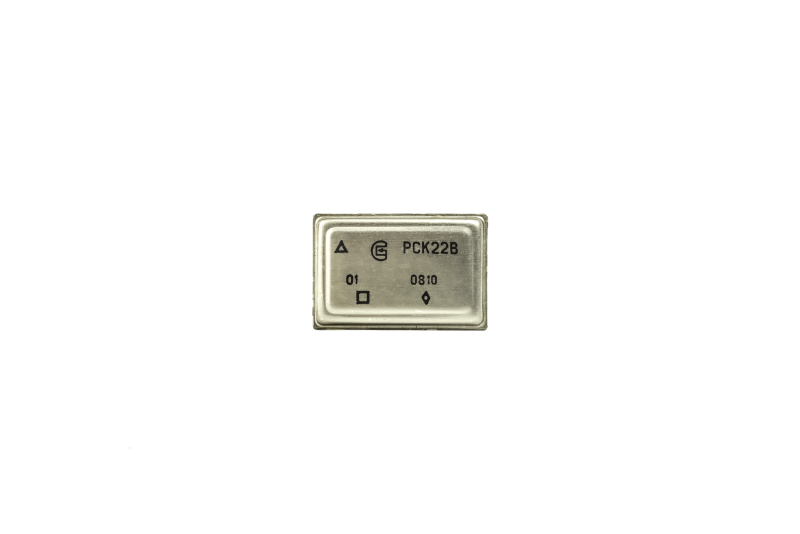

РСК22, РСК22В
ИДЯУ.648153.015	100,0	5,0	300,0	4,5−5,5	25,0	1,0	1,0	2,0	20,0	1000,0
-01

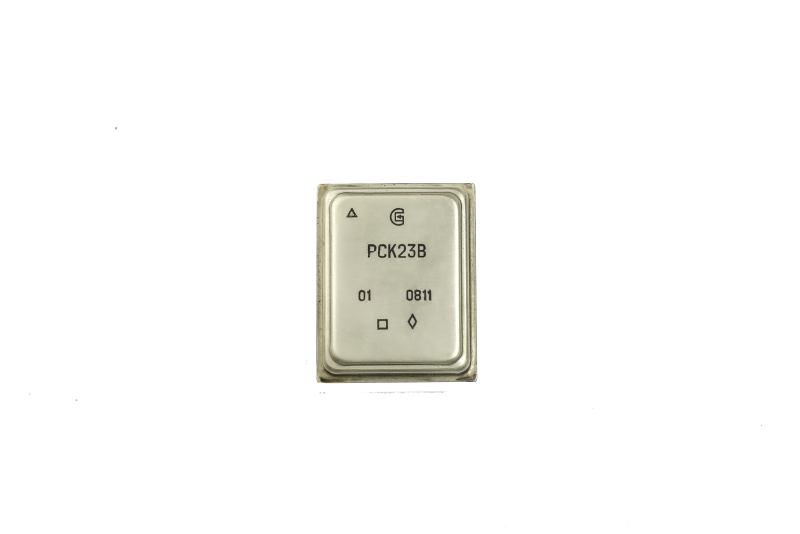

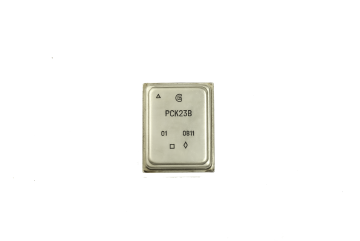

РСК23, РСК23В
ИДЯУ.648153.016	60,0	20,0	600,0	4,5−5,5	25,0	1,0	3,0	2,0	20,0	1000,0
-01
