Функциональные аналоги: реле KD44CF (фирмы Teledyne Relays, США).

РСК21 – реле статические слаботочные двухканальные, с бесконтактным выходом с гальванической развязкой входа и выхода предназначены для коммутации электрических цепей постоянного тока до 2 А, переменного тока до 1 А напряжением до 60 В.

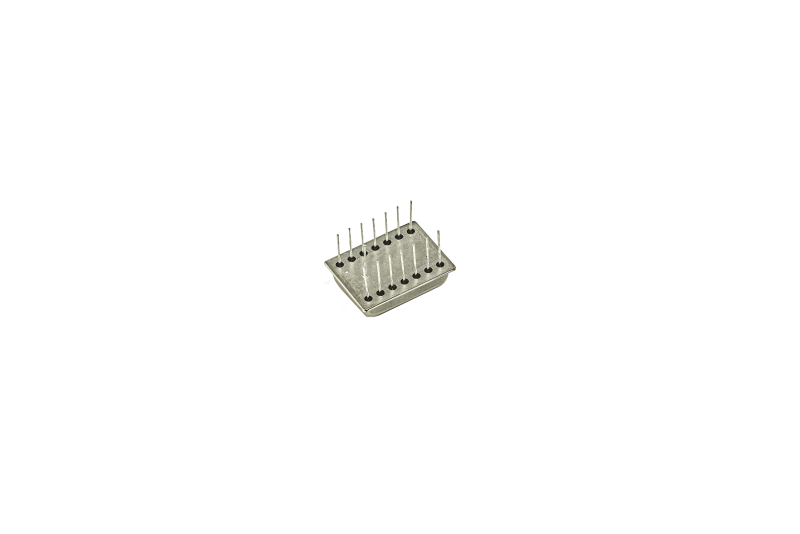

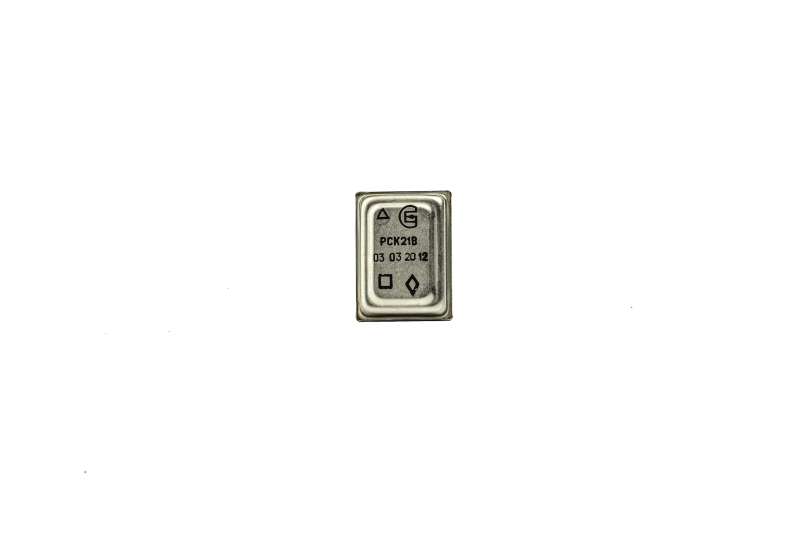

Реле выполнены в металлостеклянном герметичном корпусе типа 151.15-8.

Реле РСК21 соответствуют требованиям технических условий ИДЯУ.648153.014 ТУ.



Категория качества: ВП.



Климатическое исполнение:

• умеренный и холодный климат (УХЛ 2.1) – РСК21 (ИДЯУ.648153.014, -01, 05);
• всеклиматическое исполнение (В 2.1) – РСК21В (ИДЯУ.648153.014-02, -03, 06).

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ

Исполнение	Коммутируемое напряжение, В	Коммутируемый ток, А	Остаточное напряжение, мВ, не более		Напряжение управления, В	Ток потребления, мА, не более	Ток утечки, мА, не более	Время включения, мс, не более	Время выключения, мс, не более	Сопротивление гальванической развязки между входом и выходом, МОм, не менее	Сопротивление изоляции между токоведущими цепями и корпусом, МОм
ИДЯУ.648153.014	3,0−60,0	2,0	300 Iупр. = 10мА, Iком.пост. = 2А	700 Iупр. = 10мА, Iком.имп. = 5А tимп. = 10мс Q≥50	−	−	2,0	3,0	2,0	200	200
-01
-02
-03
-05	3,0−50,0		300 Uупр. = 5В, Iком.пост. = 2А (Iком.пер. = 1А)		4,5−5,5	25,0		0,05	0,35
-06
