Отечественные и зарубежные аналоги отсутствуют.

РСК16 – реле слаботочные статические с одним бесконтактным замыкающим выходом с возможностью резервирования и гальванической развязкой, с выполнением логической функции по входу или выходу, предназначены для коммутации электрических цепей постоянного напряжения до 50 В и постоянного тока до 6 А.

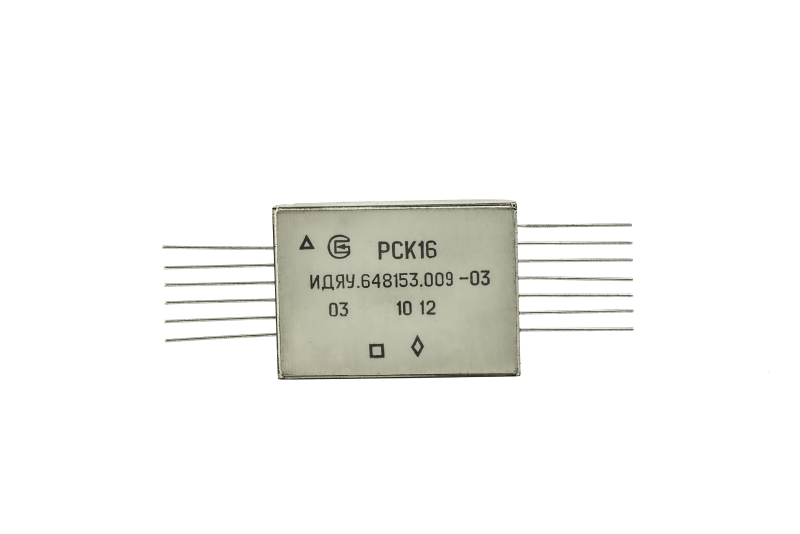

Реле изготавливаются в герметичном металлостеклянном корпусе с планарным расположением выводов.

Реле РСК16 соответствуют требованиям технических условий ИДЯУ.648153.009 ТУ.



Категория качества: ВП.



Климатическое исполнение:

• умеренный и холодный климат (УХЛ) – РСК16 (для ИДЯУ.648153.009, -01…-03,         -08…-10);

всеклиматическое исполнение (В) – РСК16В (для ИДЯУ.648153.009-04, -05, -06).

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ





ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ



Исполнение	Коммутируемое напряжение, В	Коммутируемый ток, А	Остаточное напряжение, мВ, не более	Напряжение управления, В	Ток потребления, мА, не более	Ток утечки, мА, не более	Время включения, мс, не более	Время выключения, мс, не более	Сопротивление гальванической развязки между входом и выходом, МОм, не менее	Сопротивление изоляции между токоведущими цепями и корпусом, МОм
ИДЯУ.648153.009	5,0–50,0	4,0	400	3,5–9,0	20–35	1,0	3,0	250	1000	200
-01		2,0	300	3,5–9,0	20–35
-02		1,0	400	4,5–9,0	10−20
-03		1,0	400	−	−
-04		4,0	400	3,5–9,0	20–35
-05		2,0	300	3,5–9,0	20–35
-06		1,0	400	4,5–9,0	10−20
-07		1,0	400	−	−
-08	до 50	1,0	100	4,5–5,5	≤ 5	0,6	1,5	500
-09		1,25	150	3,75–7,0	≤ 5
-10		6,0	500	4,5–5,5	≤ 5
