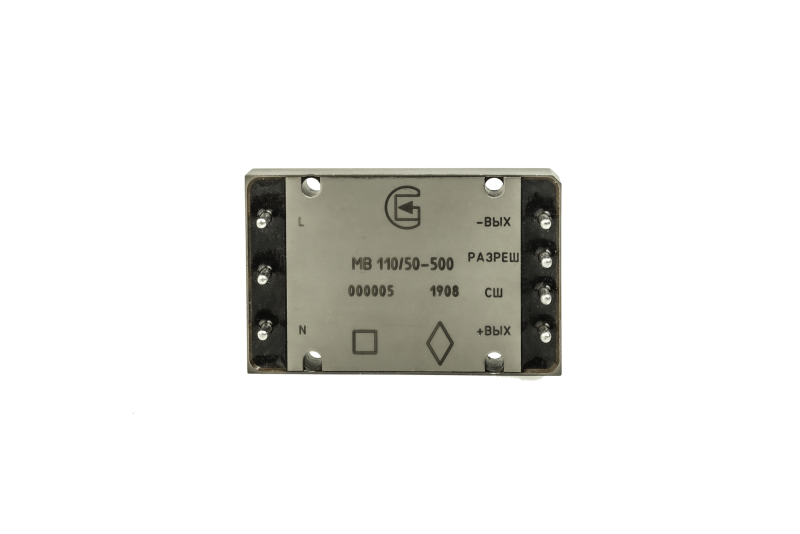

Модули выпрямительные МВ.
Функциональные аналоги: выпрямительные модули VI-ARM-T11 (фирма «Vicor», США).
МВ – модули выпрямительные для выпрямления однофазного переменного тока с номинальными значениями напряжения 110 и 220 В, частотой от 47 до 63 Гц и защиты от импульсных токов при включении устройств, питающихся выпрямленным напряжением от пониженного напряжения.
МВ выполнены в металлических корпусах и являются стойкими к воздействию специальных факторов с характеристиками 7.И1, 7.И6, 7.И7 – 2Ус; 7.К1 – 2К, 7.К4 – 1К, 7.К11 (7.К12) – 60 МэВхсм2/мг.
МВ соответствуют требованиям технических условий ЛУЮИ.435724.001 ТУ
Категория качества: ВП
Климатическое исполнение: всеклиматическое исполнение.
ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
Обозначение | Габаритные размеры (без учета выводов), мм | Масса, г, не более |
МВ | 58,0 х 37,0 х 13,0 | 100 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Наименование параметра | МВ | |
Номинальное значение входного напряжения, В | 220 | 110 |
Диапазон входных напряжений, В | 180-264 | 85-132 |
Выходной ток, А, не более | 3,4 | 4,5 |
Выходная мощность, Вт, не более | 750 | 500 |
Коэффициент полезного действия, не менее | 96% | 94% |
Гамма-процентная наработка до отказа при ɣ = 99,99 % во всех электрических режимах эксплуатации при температуре эксплуатации не более 85 ºС, ч, не менее | 120 000 | |
Диапазон изменения температуры среды, °С | От – 60 до + 80 | |
НАДЕЖНОСТЬ И СОХРАНЯЕМОСТЬ
Наименование параметра | Значение |
Гамма-процентная наработка до отказа при ɣ = 99,99 % во всех электрических режимах эксплуатации при температуре эксплуатации не более 85 ºС, ч, не менее | 120 000 |
Срок сохраняемости, лет, не менее | 25 |
