Отечественные и зарубежные аналоги отсутствуют.

ИСН1 – малогабаритные одноканальные импульсные стабилизаторы напряжения в модульном исполнении без гальванической развязки класса DC/DC с выходными токами от 3 до 10 А предназначены для обеспечения электропитания ядер СБИС быстродействующих микропроцессоров, ПЛИС, ОЗУ, ПЗУ и комплектования радиоэлектронной аппаратуры перспективных и модернизируемых образцов ВВТ и другой радио электронной аппаратуры аэрокосмического и специального назначения.

ИСН1 обеспечивают защиту от короткого замыкания с автоматическим восстановлением работоспособности после снятия КЗ, защиту от превышения выходного напряжения (защиту с отключением), дистанционное включение/выключение внешним сигналом.

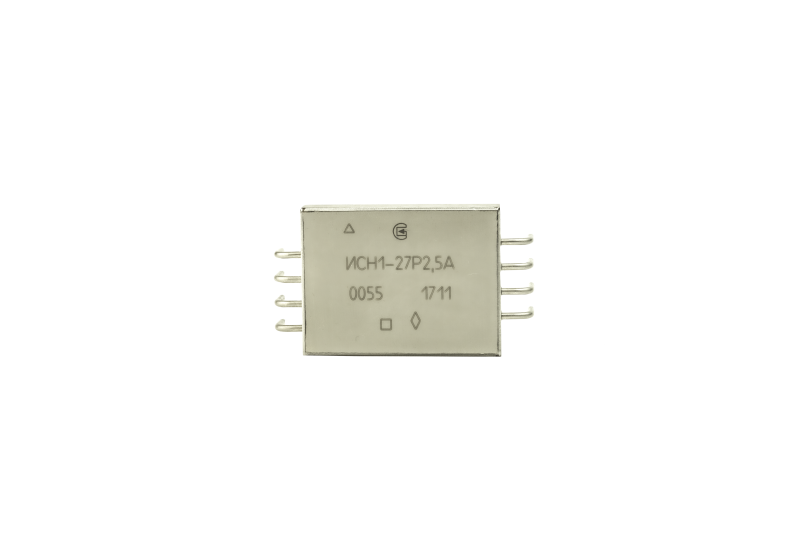

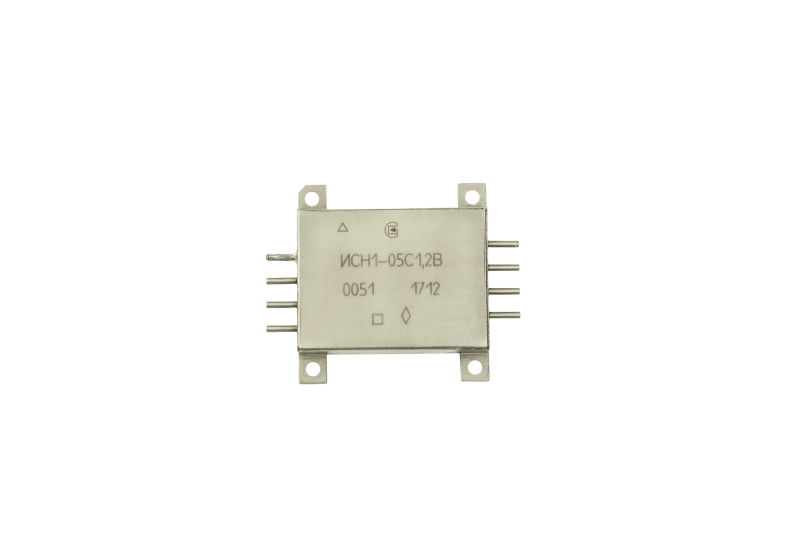

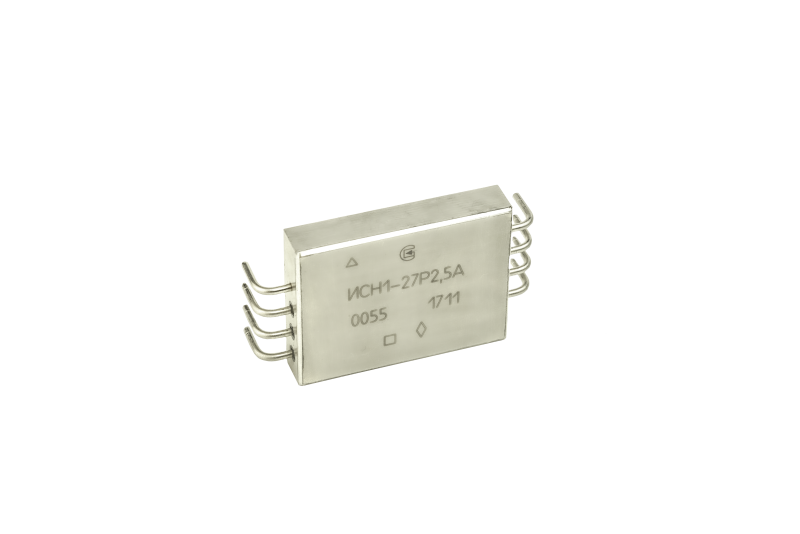

ИСН1 выполнены по гибридно-пленочной технологии в герметичных металлостеклянных корпусах двух типов: для монтажа на печатную плату и для объёмного монтажа.

ИСН1 соответствуют требованиям технических условий ЛУЮИ.436434.020ТУ.



Категория качества: ВП



Климатическое исполнение: всеклиматическое исполнение (В) – ИСН1.

ОБОЗНАЧЕНИЕ И ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ





ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ



Наименование параметра	Значение
Номинальное значение входного напряжения, В	5; 12; 27
Диапазон входных напряжений, В	4,5 – 5,5; 10,5 – 13,5; 10,0 – 50,0
Номинальное значение выходного напряжения, В	1,2; 1,5; 1,8; 2,5; 3,3; 5
Выходная мощность, Вт	15
Пульсация выходного напряжения (от пика до пика) Uпул, мВ, не более	60
Коэффициент полезного действия  (в зависимости от исполнений), не менее	от 70% до 83%
Диапазон изменения температуры среды, °С	от – 60 до + 85



НАДЕЖНОСТЬ И СОХРАНЯЕМОСТЬ



Наименование параметра	Значение
Гамма-процентная наработка до отказа при g=95% в типовом режиме эксплуатации (Uвх=300 В, Iвых=Iном, Ткорпуса=+60°С), час, не менее	125 000
Срок сохраняемости, лет, не менее	20
